Wenzhou Shangming Electric Co., Ltd. je popredným výrobcom a dodávateľom prémiových elektrických zariadení.

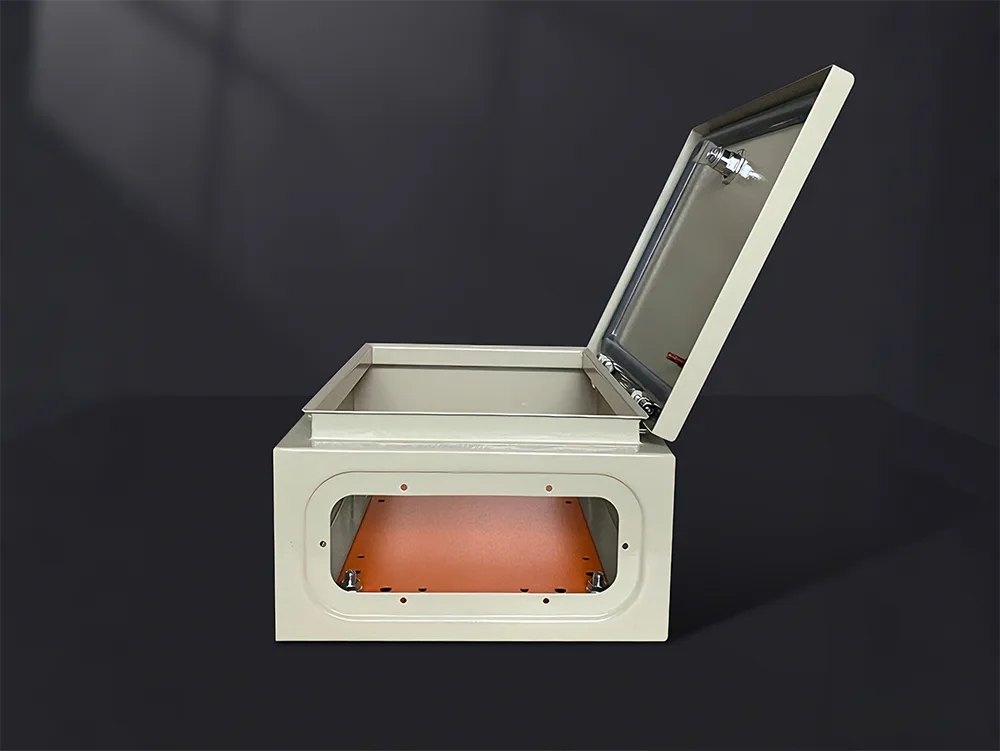

Shangmingje spoľahlivým výrobcom a dodávateľom krytov rozvodných skríň. Vďaka našim rozsiahlym skúsenostiam ponúkame produkty v rôznych materiáloch a špecifikáciách a tiež vieme poskytnúť prispôsobené riešenia prispôsobené vašim špecifickým potrebám.

Kľúčové vlastnosti

1. Fyzická ochrana: Poskytuje ochranu proti prachu, vode a vniknutiu cudzích predmetov a zároveň zabraňuje náhodnému kontaktu medzi personálom a komponentmi pod napätím.

2. Bezpečnostná izolácia: Izoluje vysokonapäťové a vysokoprúdové zariadenia od prevádzkového prostredia, čím znižuje riziko úrazu elektrickým prúdom a požiaru.

3. Platforma na montáž komponentov: Kryt rozvodnej skrine obsahuje lišty DIN, montážne konzoly a predvŕtané otvory na uľahčenie štandardizovanej inštalácie komponentov, ako sú ističe a elektromery.

4. Elektromagnetické tienenie: Minimalizuje vplyv externého elektromagnetického rušenia na vnútorné riadiace obvody.

5. Prispôsobivosť k životnému prostrediu: Vďaka použitiu rôznych materiálov a tried ochrany je kryt vhodný pre širokú škálu prostredí vrátane vnútorných, vonkajších a priemyselných prostredí.

Konštrukčné komponenty

Dvere skrinky: Dostupné v priehľadných a pevných dverách; vlastné konfigurácie sú k dispozícii od spoločnosti Shangming.

Montážna doska: Kovová doska používaná na vnútorné zabezpečenie komponentov; je odnímateľná, aby sa uľahčila montáž mimo skrinky.

Knokauty: Preddierované káblové vstupné porty určené na pripojenie káblov rôznych priemerov.

Tesniace tesnenie: Vysoko elastické tesnenie lemujúce obvod dverného panelu, slúžiace ako kritický prvok na zabezpečenie špecifikovaného krytia IP.

Uzemňovacia skrutka: Nevyhnutné pre zabezpečenie spoľahlivého uzemnenia kovového krytu, čím sa zabráni tomu, aby kryt dostal elektrické napätie.

Aplikačné scenáre

I. Budovanie nízkonapäťových rozvodných systémov elektrickej energie

Naše rozvodné skrine slúžia ako rozvodné skrine pre komerčné budovy, obytné poschodia a rozvody elektriny vo verejných priestoroch.

Pôsobia ako montážne platformy pre komponenty, ako sú ističe a zariadenia na zvyškový prúd, čím uľahčujú štandardizovanú kabeláž a bezpečnostnú ochranu a zároveň zvyšujú celkovú úhľadnosť a bezpečnosť systému distribúcie energie.

II. Kontrola priemyselných zariadení a automatizácie

Fungujú ako riadiace skrine pre stroje, riadiace skrine pre automatizované výrobné linky a skrine pre riadiace systémy PLC.

Vnútorne obsahujú komponenty, ako sú stykače, relé a riadiace moduly, ktoré chránia toto elektrické zariadenie pred kontamináciou prachom a olejom a zároveň uľahčujú integráciu a údržbu zariadenia.

III. Vonkajšie rozvody energie a inžinierske projekty

Slúžia ako dočasné vonkajšie napájacie skrine, rozvodné jednotky na staveniskách a ovládacie skrine osvetlenia ciest.

Ak požadujete prispôsobený produkt pre tieto aplikácie, odporúčame zvoliť vysoký stupeň ochrany (napr. IP54 / IP65), aby ste zaistili odolnosť proti vode, prachu a dažďu.

IV. Fotovoltaické a nové energetické systémy

Shangming ponúka ohrádky prePV zlučovacie boxy, fotovoltaické skrine viazané na sieť a ovládacie skrine pre systémy skladovania energie.

Ako základný kryt pre nové energetické zariadenia poskytujú tieto kryty ochranu, izoláciu a montážny priestor, čím podporujú požiadavky na dlhodobú vonkajšiu prevádzku.

V. Komunikácia a infraštruktúra

Môžete nás kontaktovať pre prispôsobenie ovládacích skríň pre komunikačné zariadenia, rozvodných skríň pre nízkonapäťové systémy, napájacích skríň pre sledovacie systémy a pod.

To zaisťuje ochranu komunikačného napájacieho zariadenia, zabraňuje vonkajšiemu rušeniu a vplyvu na životné prostredie a zvyšuje celkovú stabilitu systému.

Aké faktory by ste mali zvážiť pri výbere krytu distribučnej skrine?

1. Rozmery a špecifikácie

Pri výbere neodporúčame vyberať kryt, ktorý len presne pasuje na komponenty. Plocha, ktorú zaberajú vnútorné komponenty, by nemala presiahnuť 80 % plochy základnej dosky. Zvyšných 20 % priestoru je vyhradených pre elektroinštaláciu, odvod tepla a potenciálne budúce rozšírenie; preto by ste pri výbere mali vždy počítať s určitou rezervou.

Čo sa týka hĺbky, musíte počítať s kombinovanou hĺbkou ističov (vrátane ich ovládacích rukovätí), káblových kanálov a samotných dverí krytu. Toto je obzvlášť dôležité pre vysokoprúdové ističe s lisovanou skriňou, ktoré majú značné požiadavky na hĺbku; nezohľadnenie toho môže zabrániť správnemu zatváraniu dverí.

2. Stupeň ochrany (IP kód)

Vyberte si vhodné hodnotenie ochrany na základe náročnosti prostredia inštalácie:

Vnútorné kancelárie/chodby: IP30 – IP40 je postačujúce.

Priemyselné dielne: Odporúča sa IP54 na ochranu proti prachu a striekajúcej vode.

Vonkajšie/fotovoltaické systémy: IP65 alebo vyššie je povinné a švy dverí musia obsahovať súvislé integrované tesnenie.

3. Materiál a odolnosť proti korózii

Oceľ valcovaná za studena: Najuniverzálnejšia možnosť, vhodná pre väčšinu suchých vnútorných prostredí.

Nehrdzavejúca oceľ (304/316): Vhodné pre farmaceutické, potravinárske a pobrežné prostredie s vysokou expozíciou soľným postrekom. Nerezová oceľ 316 ponúka vynikajúcu odolnosť proti korózii v porovnaní s 304.

4. Tepelný manažment

Tepelné hospodárenie je často prehliadaným aspektom vysokovýkonných rozvodných skríň. Odporúčame vykonať výber na základe nasledujúcich scenárov:

Pasívne chladenie: Ak je teplo generované v kryte minimálne, je vhodný úplne utesnený kryt.

Aktívne chladenie: Ak sa v kryte nachádzajú komponenty, ako sú pohony s premenlivou frekvenciou (VFD), softštartéry alebo vysokoprúdové stýkače, musíte vybrať kryt vybavený ventilačnými žalúziami. V niektorých prípadoch môže byť dokonca potrebné vybrať model s predvŕtanými montážnymi otvormi pre axiálny chladiaci ventilátor.

Ochrana pred slnečným žiarením: Pre vonkajšie kryty odporúčame konštrukciu s dvojitou strechou, ktorá zabráni priamemu slnečnému žiareniu spôsobovať prudký nárast vnútorných teplôt.

5. Jednoduchosť inštalácie a prevádzky

Smer otvárania dverí: Zistite, či sú ľavé alebo pravé dvere vhodnejšie vzhľadom na dostupný priestor na mieste inštalácie. Niektoré zo špičkových krytov Shangming majú dvere, ktoré sú reverzibilné (možno nakonfigurovať tak, aby sa otvárali zľava alebo sprava).

Vstup/výstup kábla: Potvrďte, či káble budú vchádzať a vychádzať z hornej alebo spodnej časti krytu. Odporúčame zvoliť kryt vybavený odnímateľnou prírubovou doskou; vŕtanie otvorov na vstup káblov do prírubovej dosky ponúka väčšiu flexibilitu a zaisťuje vynikajúce utesnenie v porovnaní s vŕtaním priamo do tela krytu.

Typ zámku: Štandardný priemyselný trojuholníkový zámok, zapustený zámok s kľúčom alebo protipožiarny vačkový zámok.

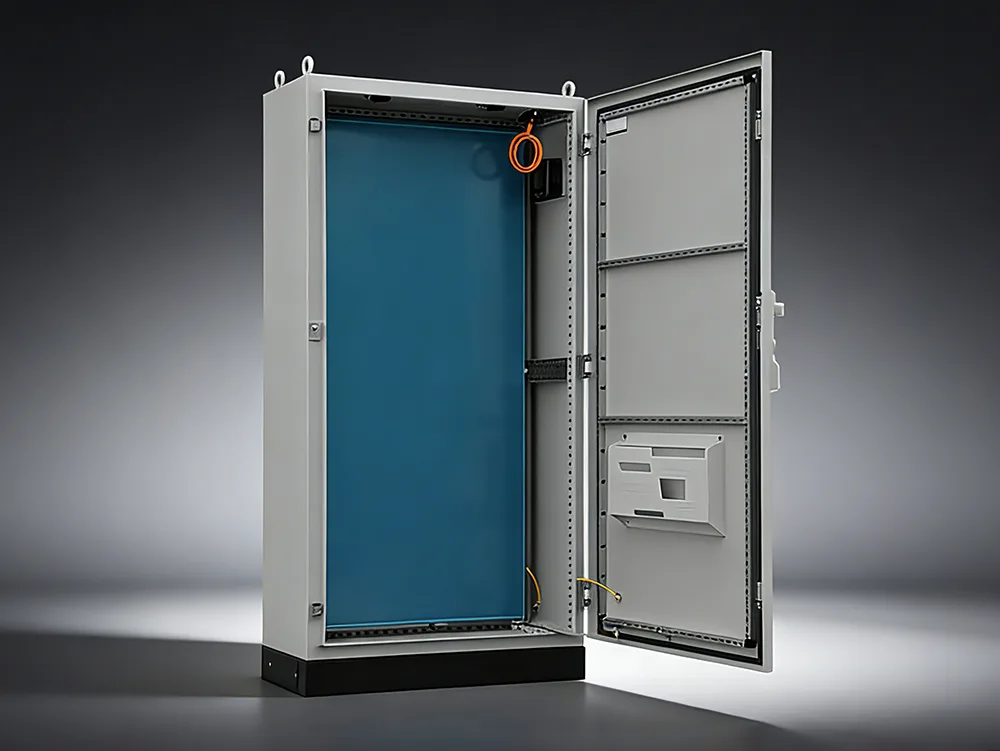

Okrem rôznych druhovskrine rozvodných skríň, Shangming ponúka aj stojanové skrine na rozvod elektrickej energie – kľúčový komponent našej vysokokvalitnej produktovej rady. Vyberte si nás ako svojho dlhodobého dodávateľa, aby ste mohli profitovať z komplexných prispôsobených riešení a cien priamo z výroby.

Kľúčové vlastnosti

Vysoká nosnosť: Pre naše podlahové skrine rozvodných skríň zvyčajne používame oceľové plechy valcované za studena s hrúbkou 2,0 mm alebo väčšou, ktoré sú buď zvárané alebo zmontované, aby vytvorili štruktúru. Táto robustná konštrukcia umožňuje skrini bezpečne podporovať ťažké ističe rámového typu, medené prípojnice s veľkým prierezom a transformátorové káble.

Modulárny dizajn: Interiér je vybavený modulárnym systémom vzoru otvorov, ktorý umožňuje flexibilné nastavenie priečnych nosníkov a montážnych dosiek tak, aby vyhovovali špecifickým požiadavkám. Tento dizajn umožňuje pohodlné upgrady a rozšírenia vždy, keď je to potrebné.

Vetranie a odvod tepla: Vzhľadom na vysoké úrovne prúdu, ktoré sa zvyčajne vyskytujú v skrini, je kryt vybavený výfukovými otvormi v hornej časti a otvormi na nasávanie vzduchu v spodnej časti, aby sa zabezpečilo efektívne prúdenie vzduchu. Zákazníci si navyše môžu vyžiadať vlastnú konfiguráciu na integráciu systému núteného chladenia vzduchu do produktu.

Spoločné klasifikácie skriniek

Na základe svojej konštrukčnej formy sú podlahové skrine primárne rozdelené do dvoch hlavných kategórií:

1. Pevný typ

Charakteristika: Vnútorné komponenty sú pevne namontované pomocou podporných konzol; po pripojení ich nemožno presúvať.

Aplikácie: Vyznačuje sa jednoduchou štruktúrou a nízkou cenou; zvyčajne sa používa v prostrediach, kde požiadavky na nepretržité napájanie nie sú extrémne prísne.

Reprezentatívny model: Nízkonapäťová rozvodná skriňa striedavého prúdu typu GGD.

2. Výsuvný typ / Odnímateľný typ

Charakteristika: Každý jednotlivý okruh je umiestnený v samostatnej, nezávislej zásuvkovej jednotke.

Použitie: Mimoriadne vhodné na údržbu. Ak dôjde k poruche konkrétneho okruhu, príslušnú zásuvku možno jednoducho vytiahnuť a nahradiť novou bez toho, aby bolo potrebné prerušiť hlavné napájanie.

Reprezentatívne modely: Rozšírené rozvodné skrine typu GCK, GCS a MNS.

Stojanové vs. nástenné rozvádzače: Aký je rozdiel?

Odporúčania pre výber a konfiguráciu produktu

Na základe vašich špecifických požiadaviek projektu počas predpredajnej fázy,Shangmingodporučí pre vás najvhodnejšiu konfiguráciu. Všeobecne povedané, scenáre aplikácií, ktoré najčastejšie podporujeme, sú uvedené nižšie spolu s príslušnými odporúčaniami pre konfiguráciu.

1. Priemyselný hlavný rozvod energie

Odporúčaná konfigurácia:

Rozmery skrine: 1800–2200 mm (V) × 600–1000 mm (Š) × 600–1000 mm (H)

Materiál: Oceľový plech valcovaný za studena (≥1,5 mm)

Krytie: IP30 / IP40

Štruktúra: Jedna skrinka alebo spojené skrinky (modulárne/rozdeliteľné)

Interiér: Navrhnuté na inštaláciu systému ACB / MCCB + prípojnic

2. Systémy silnoprúdového/hlavného prívodu

Odporúčaná konfigurácia:

Šírka: ≥800 mm

Hĺbka: ≥800 mm

Konštrukcia: Dvojdverové alebo viacdverové prevedenie

Vnútorný priestor: Podporuje silnoprúdové medené prípojnice; obsahuje vyhradený priestor pre horný alebo spodný káblový vstup.

3. Automatizačné riadenie / riadiace skrine PLC

Odporúčaná konfigurácia:

Rozmery: 1600–2000 mm (V)

Materiál: Oceľový plech s práškovým nástrekom / nehrdzavejúca oceľ

Krytie: IP40 / IP54

Interiér: Montážna doska + DIN lišta

4. Vonkajšie aplikácie

Odporúčaná konfigurácia:

Krytie: IP54 / IP65

Materiál: Nehrdzavejúca oceľ (304/316) alebo vonkajšia oceľ s práškovým nástrekom

Vlastnosti: Nepremokavá strieška + Tesniace pásiky + Protikondenzačný dizajn

5. Vysoko korozívne prostredie

Odporúčaná konfigurácia:

Materiál: Nerezová oceľ 304 / 316

Krytie: IP55+

Povrchová úprava: Antikorózny náter

Ako vykonávať bežnú údržbu na podlahovej rozvodnej skrini rozvodnej skrine?

1. Čistenie a odstraňovanie prachu

Na odstránenie nahromadeného prachu z vnútra skrinky použite suchú netkanú handričku a vysávač; používanie mokrých handričiek alebo priame prúdenie stlačeného vzduchu je prísne zakázané.

Venujte zvláštnu pozornosť čisteniu prípojníc, izolátorov, ističov a ventilačných kanálov.

2. Dotiahnutie elektrických spojov

Skontrolujte všetky skrutkové spojovacie body, či nie sú uvoľnené; použite momentový kľúč na ich opätovné utiahnutie na špecifikované hodnoty uťahovacieho momentu.

Ak sa zistia známky oxidácie alebo poškodenia elektrickým oblúkom, musia byť svorky vyleštené alebo vymenené.

3. Funkčné testovanie komponentov

Ističe: Overte, že manuálne otváranie a zatváranie je plynulé a že vypínací mechanizmus reaguje.

Stýkače/relé: Skontrolujte stav kontaktov, či nie sú opotrebované a overte, či je odpor cievky v normálnom rozsahu.

Kondenzátory: Skontrolujte známky zníženia kapacity, vydutia alebo úniku elektrolytu.

SPD (zariadenia na ochranu proti prepätiu): Overte, či je okno indikátora stavu zelené a či sa nespustil indikátor zníženia kvality.

4. Testovanie izolačného výkonu

Pomocou 500V alebo 1000V megaohmmetra zmerajte a potvrďte nasledovné:

Izolačný odpor medzi fázami: ≥ 1 MΩ;

Izolačný odpor medzi fázou a zemou: ≥ 1 MΩ;

Ak namerané hodnoty nedosahujú tieto normy, zistite možné príčiny, ako je prenikanie vlhkosti alebo kontaminácia.

5. Údržba mechanickej konštrukcie

Skontrolujte vodiace lišty a uzamykacie mechanizmy zásuvkových jednotiek, aby ste sa uistili, že sa nelepia alebo neviažu. Pohyblivé časti namažte mazivom špeciálne navrhnutým pre elektrické zariadenia.

Pravidelne overujte funkčnosť bezpečnostných mechanizmov „Päť-prevencia“ (blokovanie).

Stále hľadáte spoľahlivého výrobcu a dodávateľa vysokonapäťových a nízkonapäťových rozvádzačov? Vyberte siShangming Electricz Číny. Poskytujeme profesionálne produkty a služby, podporujeme rôzne neštandardné požiadavky na prispôsobenie a ponúkame riešenia na mieru pre vaše špecifické potreby projektu.

Kategórie produktov

1. Vysokonapäťový spínací prístroj

Táto kategória zahŕňa zariadenia s menovitým napätím v rozsahu od 3 kV do 35 kV a vyšším. Jeho primárnou funkciou je príjem a distribúcia elektrickej energie; navyše v prípade poruchy na elektrickom vedení funguje v spojení s reléovými ochrannými zariadeniami na rýchle prerušenie skratových prúdov dosahujúcich tisíce ampérov.

Kľúčové komponenty:

Vysokonapäťové ističe (vákuum alebo typ SF6): Slúžia ako prvky na zhášanie oblúka jadra.

Odpojovače (izolačné spínače): Poskytujú viditeľnú fyzickú vzduchovú medzeru na zaistenie bezpečnosti počas údržby.

Prúdové/napäťové transformátory: Znižovanie vysokonapäťových signálov na nízkonapäťové signály pre prístrojové a meracie účely.

Typické modely: KYN28 (výsuvný typ s kovovým plášťom), XGN (krúžková hlavná jednotka s pevným typom).

2. Nízkonapäťový spínací prístroj

Táto kategória zahŕňa zariadenia s menovitým napätím 1000 V alebo menej. Jeho primárnou funkciou je riadenie koncového stupňa distribúcie v rámci energetického systému. Rozvádza elektrickú energiu – zníženú pomocou transformátorov – do rôznych poschodí, výrobných liniek alebo zariadení poháňaných motorom.

Kľúčové komponenty:

Vzduchové ističe (ACB): Používajú sa pre hlavné prichádzajúce vedenia alebo vysokokapacitné výstupné vedenia.

Ističe (MCCB): Používajú sa na ochranu odbočných obvodov.

Kompenzačné skrinky kondenzátora: Používajú sa na zlepšenie účinníka systému a zníženie nákladov na elektrinu.

Typické modely:GGD (pevný typ), GCK/GCS/MNS (typ s možnosťou výberu/zásuvky).

Vysokonapäťové a nízkonapäťové série: Porovnanie

Aplikačné scenáre

Naše vysokonapäťové a nízkonapäťové rozvádzače nachádzajú široké uplatnenie a môžu byť často nasadené súčasne v rámci jedného nastavenia, aby plnili odlišné funkcie. Môžete si prispôsobiť kompletné riešenie šité na mieru vašim špecifickým požiadavkám.

Bežné poruchy a riešenia problémov

Shangming je profesionálny výrobca poskytujúci komplexné služby technickej podpory po predaji. Okrem toho spolu s dodávkou našich produktov poskytujeme kompletný súbor inšpekčnej dokumentácie, ako aj pokyny pre prevádzku a údržbu. Nižšie sme pre vás zostavili zoznam bežných problémov.

1. Bežné problémy s vysokonapäťovým rozvádzačom

Symptóm 1: Čiastočný výboj a syčivé zvuky

Príčiny: Vniknutie vlhkosti do izolačných komponentov; hromadenie povrchového prachu vedúce k plazivému výboju; alebo korónový výboj spôsobený otrepami na prípojnicových bodoch.

Riešenia:

1. Kontrola prostredia: Overte, či ohrievacie a odvlhčovacie jednotky vo vnútri skrine fungujú správne.

2. Čistenie bez napätia: Utrite izolátory a priechodky pomocou bezvodého alkoholu.

3. Ultrazvuková detekcia: Použite detektor čiastočného výboja počas prevádzky na presné určenie polohy zdroja výboja.

Symptóm 2: Vysokonapäťový istič sa nezapne alebo nevypne

Príčiny: Poškodený motor na ukladanie energie; vyhorený riadiaci obvod (zatváracie/otváracie cievky); alebo mechanické zadretie spojenia v dôsledku zaschnutého maziva.

Riešenia:

Kontrola sekundárneho okruhu: Zmerajte odpor uzatváracej a otváracej cievky a uistite sa, že napätie pomocného zdroja je v normálnom rozsahu.

Mechanické mazanie: Znova naneste špecializované nízkoteplotné mazivo na komponenty mechanickej prevodovky.

2. Bežné problémy s nízkonapäťovým rozvádzačom

Symptóm 1: Abnormálny nárast teploty vo vzduchových ističoch (ACB)

Príčiny: Nedostatočný kontaktný tlak alebo oxidácia na primárnych zásuvných kontaktoch; uvoľnené skrutky prípojnice.

Riešenia:

Monitorovanie teploty: Na skenovanie kontaktov a spojovacích bodov použite infračervenú termokameru.

Údržba kontaktov: Odpojte systém od napájania, vyberte ACB, očistite všetky oxidačné vrstvy na kontaktoch a namažte elektrické kontakty mazivom.

Symptóm 2: Vyduté alebo prasknuté kondenzátory v skriniach na kompenzáciu jalového výkonu

Príčiny: Nadmerný obsah harmonických v systéme; alebo prehriatie spôsobené častým spínaním kondenzátorov.

Riešenia:

Výmena kondenzátora: Okamžite vymeňte všetky vyduté kondenzátory, aby ste zabránili úniku elektrolytu, ktorý by mohol viesť ku skratu.

Inštalácia sériových tlmiviek: Inštalujte sériové tlmivky do kompenzačného obvodu na potlačenie harmonických.

3. Všeobecné poruchy

Symptóm: Kondenzácia – charakterizovaná kvapôčkami vody tvoriacimi sa na vnútorných stenách skrine a stopami presakovania viditeľnými na povrchoch izolačných komponentov.

Riešenie:

Utesnenie: Vstupné otvory pre káble v spodnej časti skrine musia byť úplne utesnené pomocou protipožiarneho tmelu, aby sa zabránilo prenikaniu vlhkosti z káblovej žľaby.

Inteligentná modernizácia: Nainštalujte automatický systém monitorovania teploty a vlhkosti spárovaný s kondenzačným odvlhčovačom, ktorý nahradí tradičné vykurovacie panely.
