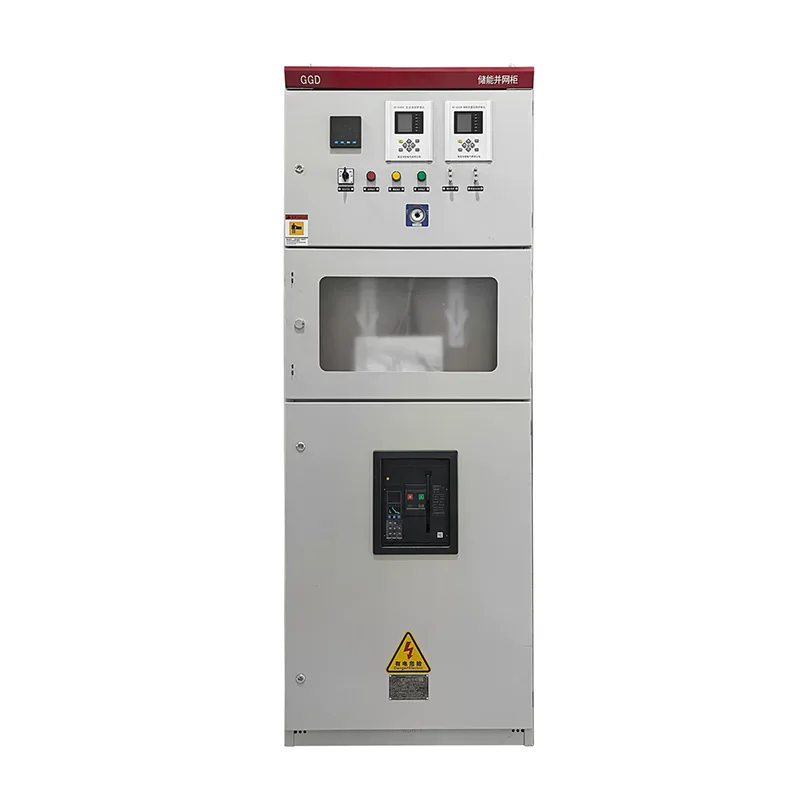

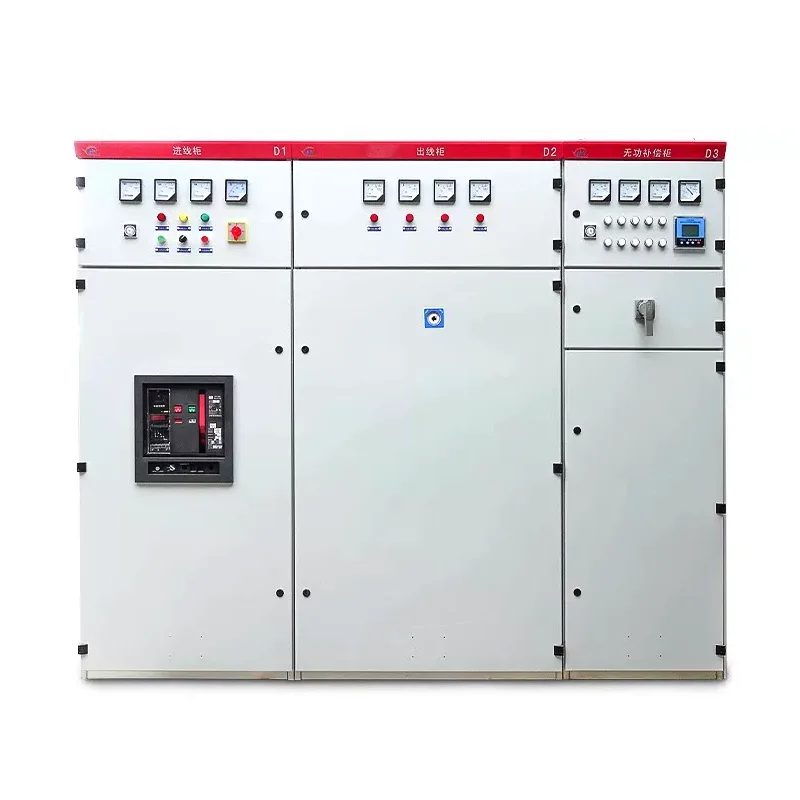

Nízkonapäťový spínací prístroj GGD AC

Nízkonapäťový rozvádzač GGD AC je široko používaná kompletná nízkonapäťová distribučná jednotka. Môže sa pochváliť vysokou spoľahlivosťou, jednoduchou inštaláciou a údržbou a konkurencieschopnou cenou, čo vám pomôže ušetriť náklady. Vyberte si Shangming ako svojho dodávateľa s dôverou a získajte bezstarostnú službu na jednom mieste.

Čo je to nízkonapäťový spínací prístroj GGD AC?

Nízkonapäťový rozvádzač GGD AC je vyspelý a široko používaný nízkonapäťový distribučný rozvádzač striedavého prúdu, ktorý sa často používa ako hlavné rozvodné alebo vedľajšie rozvodné zariadenie v rozvodoch elektrickej energie. Je to tiež produkt, ktorý môže spoločnosť Shangming dodávať vo veľkom.

GGD je bežný a vyspelý model nízkonapäťového rozvádzača. "Nízke napätie" znamená, že tento produkt sa používa na nízkonapäťovú distribúciu energie, ako je AC 380V/400V. Integruje ističe, prípojnice, ochranné a riadiace komponenty na zabezpečenie bezpečnej a stabilnej prevádzky rozvodného systému.

Technické vlastnosti

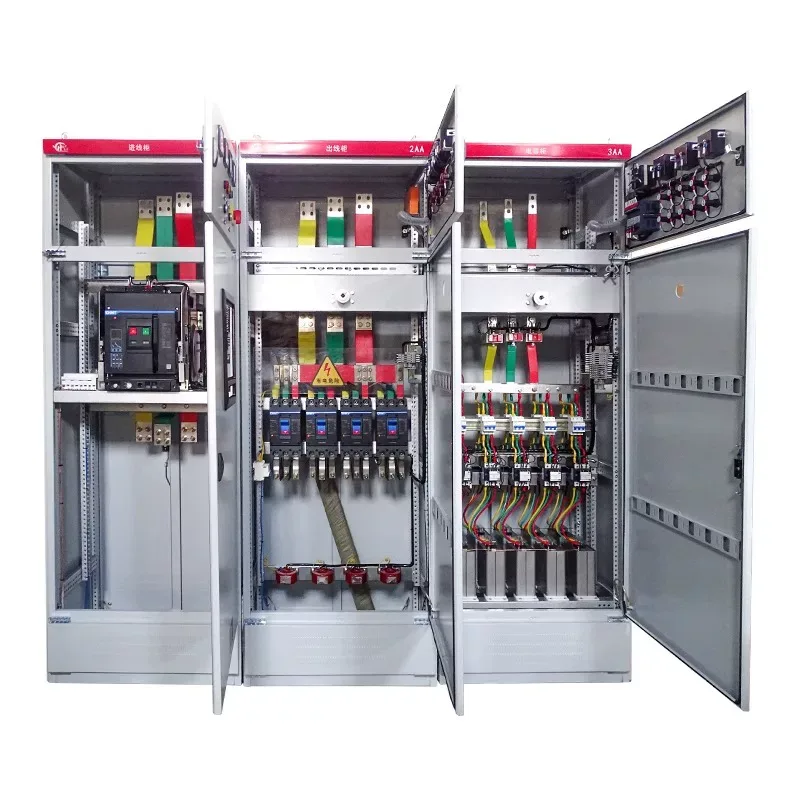

Štruktúra skrine: Nízkonapäťový rozvádzač GGD AC využíva univerzálny dizajn skrine, zostavený pomocou oceľových profilov tvarovaných za studena čiastočným zváraním. Výsledkom je skriňa s vysokou tuhosťou a nosnosťou.

Modulárny dizajn: Komponenty rámu skrine a špecializované príslušenstvo sú dodávané pomocou pomocného stredu oceľovej sekcie, čo zaisťuje vysokú presnosť a kvalitu skrine.

Systém odvádzania tepla: Skriňa má rôzny počet vetracích otvorov v hornej aj spodnej časti. Keď elektrické komponenty vo vnútri vytvárajú teplo, horúci vzduch stúpa nahor a je odvádzaný cez horné štrbiny, zatiaľ čo chladný vzduch sa dopĺňa cez spodné štrbiny, čím sa vytvára prirodzené prúdenie vzduchu.

Stupeň ochrany: Štandardná konfigurácia je zvyčajne IP30. IP40 je možné prispôsobiť tak, aby spĺňali environmentálne požiadavky. Podrobnosti vám poskytne spoločnosť Shangming; náš technický tím vykoná analýzu pred prispôsobením.

Prečo si vybrať nízkonapäťový spínací prístroj GGD AC?

Hospodárnosť: V porovnaní s výsuvným rozvádzačom má nízkonapäťový rozvádzač GGD AC jednoduchšiu štruktúru, ktorá eliminuje zložité mechanizmy blokovania zásuviek a drahé konektory, čo vedie k zníženiu nákladov o 30 % až 50 %. Okrem toho sú jeho komponenty vysoko univerzálne a náhradné diely sú ľahko dostupné.

Intuitívna prevádzka a údržba: Vďaka pevnej štruktúre GGD sú všetky spojovacie body a kabeláž ľahko viditeľné, čo uľahčuje kontroly. V porovnaní s potenciálnymi rizikami zlého kontaktu konektora alebo iskrenia v zásuvkových rozvádzačoch ponúkajú spoje pripevnené pevnými skrutkami vyššiu spoľahlivosť pri dlhodobej prevádzke.

Vysoká vypínacia kapacita: Menovitý skratový vypínací prúd do 50 kA.

Dobrá dynamická a tepelná stabilita: Tento rozvádzač dokáže odolať mechanickému namáhaniu a tepelným šokom spôsobeným skratovými prúdmi.

Aplikačné scenáre

Vysoká hospodárnosť a vyspelá technológia nízkonapäťových rozvádzačov GGD AC sú dôvodom, prečo si ich mnohí zákazníci vyberajú. Medzi projekty, na ktorých sme najčastejšie spolupracovali, patria:

Rozvodne a elektrárne: GGD možno použiť na konverziu energie v napájacích systémoch AC 50 Hz s menovitým prevádzkovým napätím 380 V.

Priemyselné podniky: Zodpovedá za riadenie, distribúciu energie a osvetlenie veľkých motorov.

Budovy: Hlavné distribučné miestnosti v obchodných komplexoch a obytných zónach.

Kompenzácia kondenzátora: Bežne sa používa na kompenzáciu jalového výkonu v energetických systémoch, t. j. kompenzačné skrine typu GGD.

Informácie o objednávke

Ak ste si istí, že potrebujete objednať skrine GGD, okamžite kontaktujte spoločnosť Shangming a poskytnite nasledujúce informácie:

Schéma hlavného obvodu (jeden okruh): Musíme určiť rozloženie vnútorných ističov a prípojníc.

Schéma pomocného obvodu (druhý obvod): Logika riadenia, kontrolky a požiadavky na prístroj.

Zoznam komponentov: Či zadáte konkrétnu značku ističa, ako napríklad Schneider, ABB, Chint atď.

Farba skrinky: Predvolená je svetlošedá (RAL 7035), prispôsobiteľná.

FAQ

Otázka: Aká veľkosť ističa môže byť inštalovaná v skrini GGD?

A: Skrine GGD majú veľmi vysokú nosnosť. Hlavná vstupná linka pojme univerzálne ističe do 3150A alebo dokonca 4000A. Vývodové vedenia je možné flexibilne usporiadať pomocou tvarovaných ističov podľa požiadaviek.

Poznámka: Pri prispôsobení je potrebné špecifikovať špecifikácie prípojníc, aby ste sa uistili, že prierez medenej prípojnice spĺňa požiadavky na zvýšenie teploty menovitého prúdu.

Otázka: Aká účinná je táto skrinka pri predchádzaní prachu a vlhkosti?

Odpoveď: Štandardná skriňa GGD má stupeň ochrany IP30.

V prašných továrňach alebo vlhkých pivniciach možno stupeň ochrany zvýšiť na IP40 pridaním tesniacich pásikov a ochranných panelov.

Keďže sa však spolieha na prirodzené ventilačné kanály, príliš vysoké hodnotenie IP ovplyvní rozptyl tepla; treba nájsť rovnováhu medzi ochranou a odvodom tepla.

Otázka: Sú prípojnice vo vnútri skrine GGD položené horizontálne alebo vertikálne?

Odpoveď: Skrine GGD zvyčajne používajú horizontálne usporiadanie prípojníc v hornej časti.

Toto usporiadanie nielen zvyšuje dynamickú stabilitu skriniek, ale uľahčuje aj horizontálne spojenie viacerých skriniek GGD.
