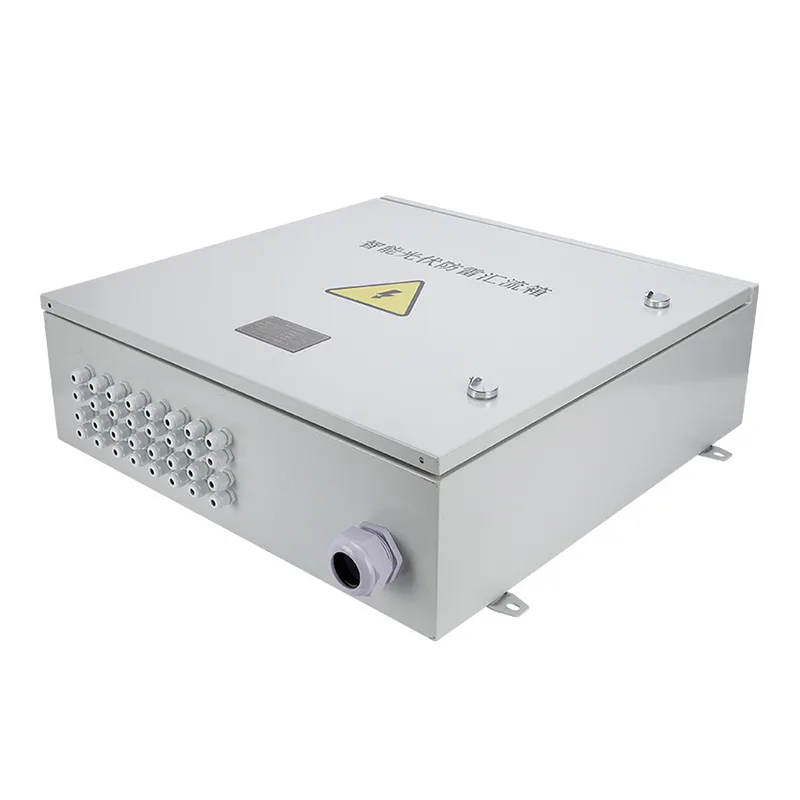

Fotovoltaický zlučovač

Shangming je výrobca vysokokvalitných fotovoltaických zlučovacích boxov z Číny. Máme vlastnú továreň s viac ako 5 výrobnými linkami a produkty štandardnej špecifikácie sú ľahko dostupné na nákup s rýchlym doručením. Prispôsobenie je tiež našou silnou stránkou; kontaktujte nás, aby sme prediskutovali riešenia a získali bezplatnú cenovú ponuku.

Prečo sú potrebné fotovoltaické zlučovacie boxy?

V strednej až veľkej fotovoltaickej elektrárni sú zvyčajne stovky alebo dokonca tisíce solárnych panelov. Ak by bol každý panel pripojený priamo k meniču, spôsobilo by to veľa problémov. Po prvé, vedenie by bolo chaotické, čo by značne zvýšilo náročnosť výstavby a spotreba veľkého množstva kábla DC by výrazne zvýšila náklady.

Súčasne by sa zvýšili straty a prenos malých prúdov na veľké vzdialenosti by viedol k výrazným poklesom napätia. Neskôr by sa aj údržba stala náročným problémom, pretože by bolo ťažké rýchlo nájsť chybné reťazce.

Tu prichádzajú na rad zlučovacie boxy, ktoré riešia tieto problémy. Pôsobia ako dopravný uzol, ktorý spája malé toky do jednotného výstupu.

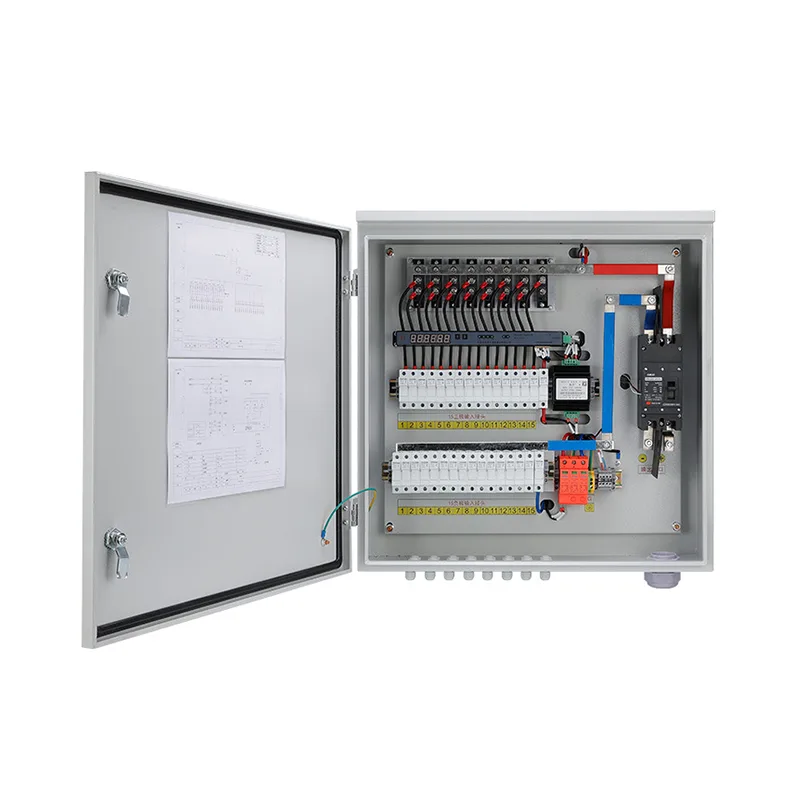

Zloženie modulu

Základné funkcie

Kolekcia prúdu: Fotovoltaický zlučovač centrálne vydáva jednosmerný prúd z viacerých fotovoltaických modulov, čím sa znižuje počet káblov jednosmerného prúdu a znižuje sa zložitosť systému a náklady.

Ochrana systému: Zlučovač poskytuje nadprúdovú, skratovú, reverznú a prepäťovú ochranu pre každý reťazec a celkový výstup, čím zabraňuje eskalácii poruchy.

Bezpečnostná izolácia: Odpojovač jednosmerného prúdu umožňuje rýchle odpojenie počas údržby alebo porúch, čím sa zvyšuje prevádzková bezpečnosť.

Monitorovanie prevádzky: Ak je zvolený inteligentný model, je možné v reálnom čase monitorovať prúd, napätie, teplotu a stav ochrany pred bleskom, čo uľahčuje lokalizáciu porúch a analýzu výkonu.

Hlavné typy

Rôzne typy fotovoltaických (PV) zlučovacích boxov sa líšia v mieste inštalácie, úrovni napätia a úrovni inteligencie v rámci systému, čo zodpovedá rôznym aplikačným scenárom.

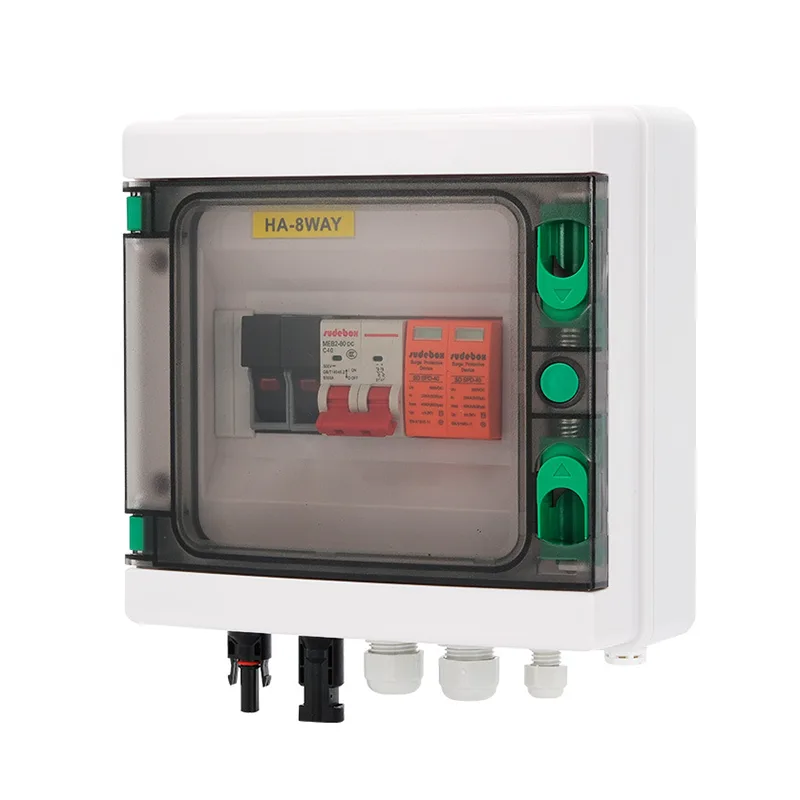

1. DC zlučovač

Najbežnejšie vo FV elektrárňach, inštalovaných medzi FV modulmi a DC invertorom.

Funkcia: Kombinuje jednosmerný prúd z viacerých FV reťazcov a posiela ho do centralizovaného striedača.

Konfigurácia jadra: Zahŕňa DC poistky, DC ističe a SPD.

Použiteľné scenáre: Veľké pozemné elektrárne, centralizované FV systémy.

2. AC zlučovač

Používa sa predovšetkým v systémoch využívajúcich reťazcové invertory. Inštaluje sa medzi AC výstupnú stranu meniča a zvyšovací transformátor.

Funkcia: Kombinuje výstup striedavého prúdu z viacerých reťazcov invertorov.

Konfigurácia jadra: ističe striedavého prúdu, prepäťové ochrany striedavého prúdu, vypínače; niektoré môžu obsahovať aj merač energie.

Použiteľné scenáre: Komerčné a priemyselné fotovoltaické panely na streche, pozemné elektrárne využívajúce distribuované invertory.

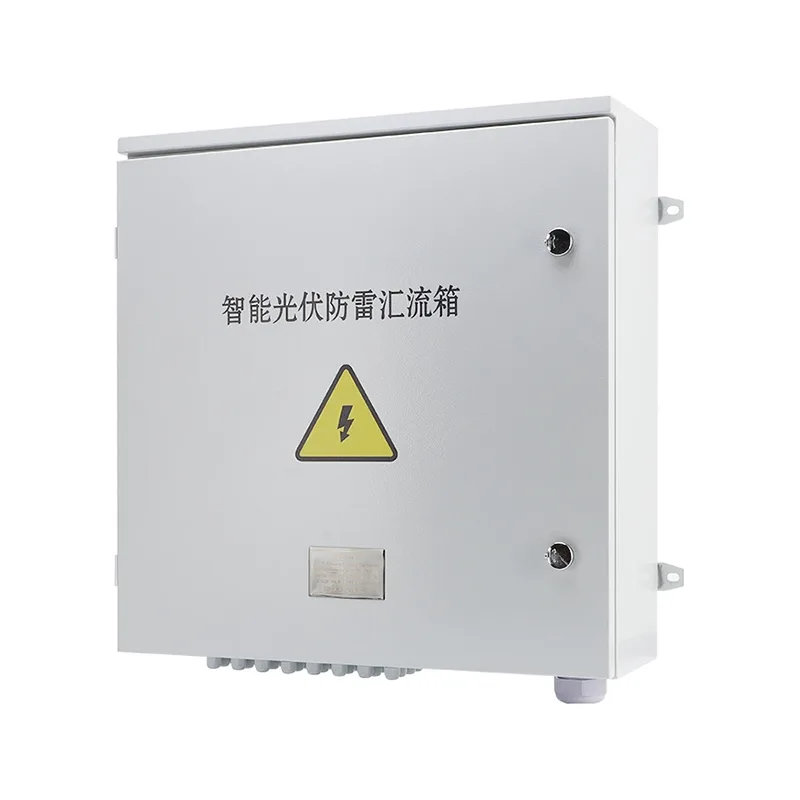

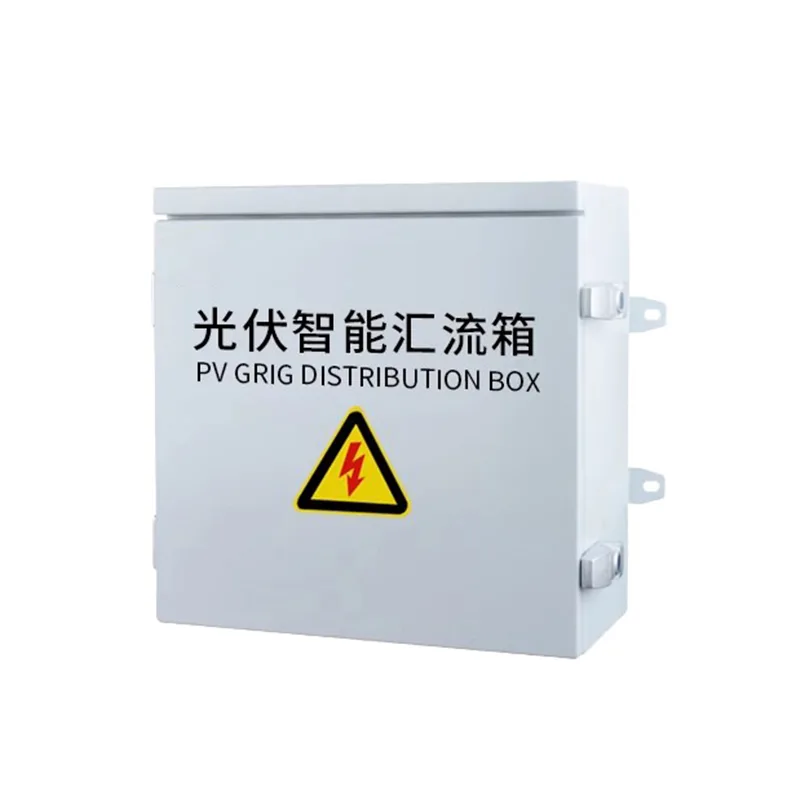

3. Inteligentný zlučovač

Tento typ boxu pridáva monitorovací modul k základnej zlučovacej skrini av súčasnosti je hlavnou voľbou pre stredné až veľké elektrárne.

Funkcie: Okrem kombinovania prúdu dokáže v reálnom čase sledovať prúd každého prichádzajúceho vedenia, celkové napätie, vnútornú teplotu a stav prepäťovej ochrany.

Technické výhody: Prostredníctvom nahrávania údajov môže personál údržby na diaľku určiť, ktoré solárne panely sú zatienené alebo poškodené, čo umožňuje presnú údržbu.

Záručný a popredajný servis

Shangming Factory poskytuje záruku kvality, konkrétne 1-ročnú záruku na prispôsobené produkty a 2-ročnú záruku na štandardné produkty. Záruka sa vzťahuje na chyby materiálu skrine, poruchy komponentov (pri bežnom používaní) a problémy s výrobným procesom. Poškodenie spôsobené nesprávnou inštaláciou, nesprávnym používaním, prírodnými katastrofami alebo neoprávnenými úpravami nie je kryté.

V prípade popredajných problémov ich vyriešime podľa nasledujúceho procesu: Nahláste problém (poskytnite fotografie/videá poruchy a číslo objednávky) → Technický tím odpovie do 4 hodín → Diagnóza na diaľku (bezplatný návod na nastavenie parametrov alebo výmenu malých komponentov; bezplatné náhradné diely v rámci záručnej doby) → Ak sa problém nepodarí vyriešiť, zariadi sa servisný technik na opravu na mieste, alebo nám produkt doručíme späť v rámci záručnej lehoty/výrobok nám vráti v núdzových situáciách je možné najskôr poskytnúť náhradné produkty, aby sa minimalizovali straty zákazníkov.
