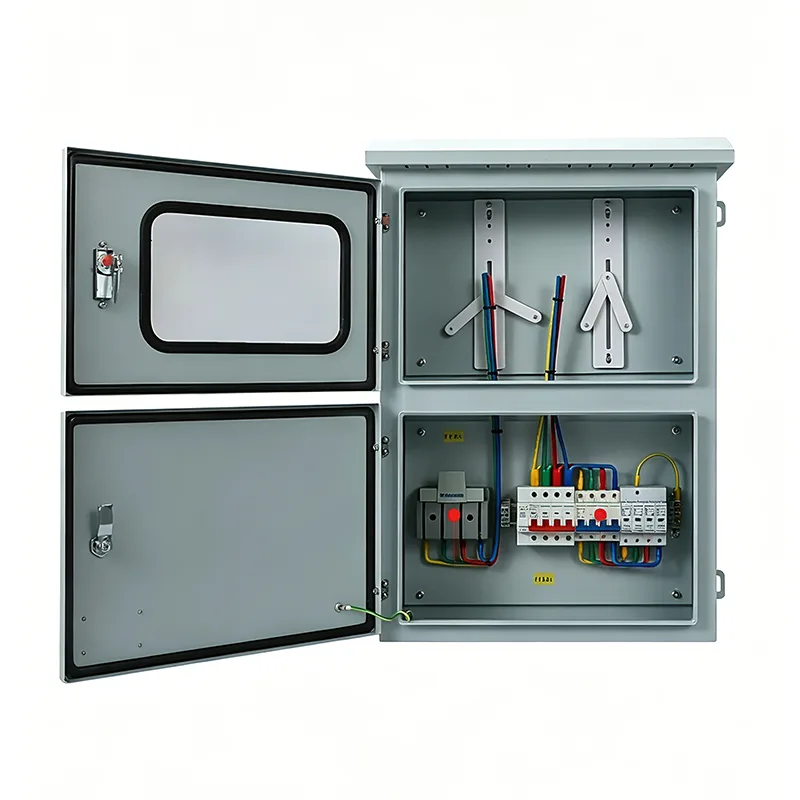

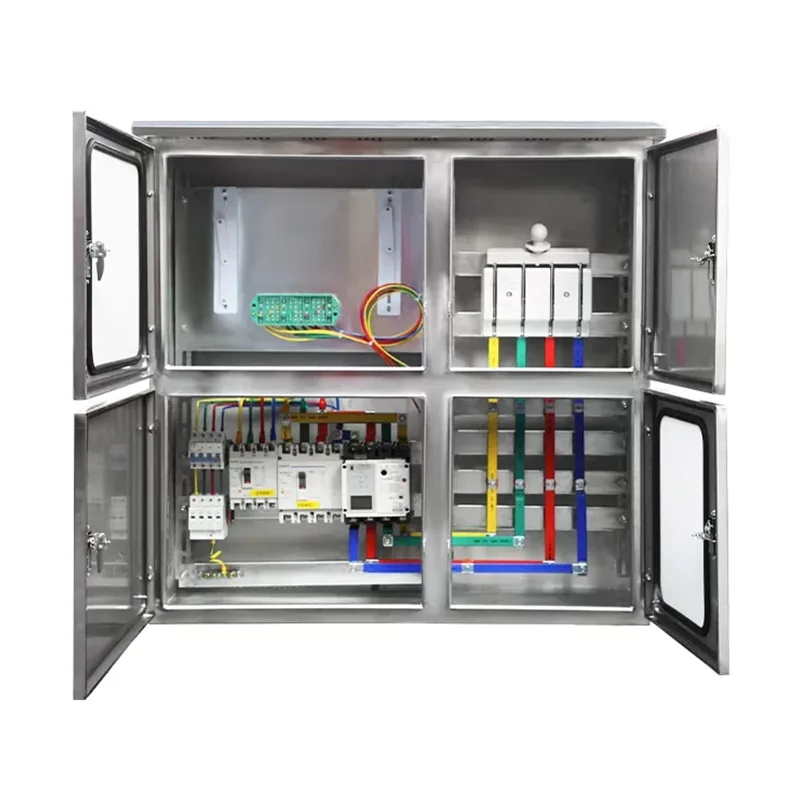

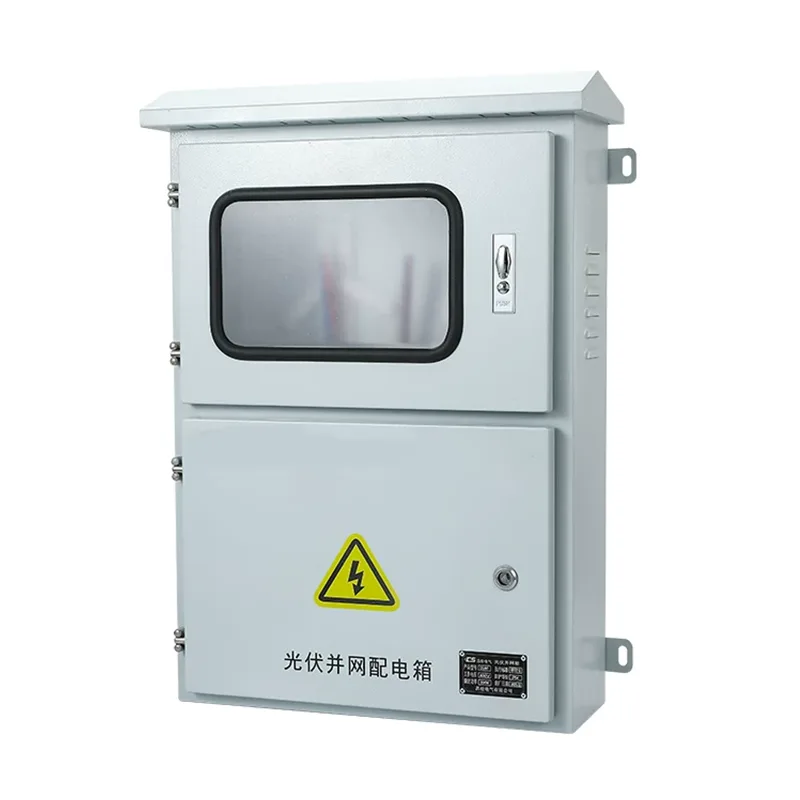

Vonkajšia fotovoltaická rozvodná skriňa napojená na sieť

Vonkajšie fotovoltaické rozvodné skrine pripojené k sieti sa používajú medzi jednosmernou stranou systému fotovoltaickej výroby energie a meničom. Ak chcete prispôsobiť tento produkt za konkurencieschopnú cenu, môžete si vybrať Shangming a my sa staneme vaším dôveryhodným dodávateľom.

Základné funkcie

Vonkajšia fotovoltaická rozvodná skrinka pripojená k sieti integruje ochranu, izoláciu a monitorovanie. Podporujeme prispôsobené čísla obvodov, značkové komponenty a inteligentné funkcie. Pre konkrétne konfiguračné riešenia a cenové ponuky nás prosím kontaktujte.

1. Zbernica reťazcov a distribúcia prúdu

FV elektrárne pozostávajú z viacerých solárnych panelov zapojených do série. Spojovacia skriňa pripojená k sieti slúži ako ochranný mechanizmus zbiehania a posunu.

Funkcia konvergencie: Zhromažďuje jednosmerný prúd z viacerých reťazcov na jednu zbernicu na výstup do meniča, čím sa zjednodušuje zapojenie a šetrí sa náklady na jednosmerný kábel.

Ochrana proti posunu: Každý vstup je vybavený nezávislou DC poistkou. Keď dôjde ku skratu v jednom reťazci, porucha sa obmedzí na túto vetvu bez ovplyvnenia normálnej výroby energie ostatných reťazcov.

2. Ochrana pred bleskom a prepätím

Pretože sú fotovoltaické panely inštalované na otvorených strechách alebo na zemi, sú veľmi náchylné na údery blesku. Prepäťová ochrana integrovaná vo vnútri rozvodnej skrinky dokáže zachytiť okamžité vysoké napätie vo vedení a vybiť prepätie do zeme v priebehu nanosekúnd.

Slúži ako prvá obranná línia pred meničom, ktorá zabraňuje indukovaným úderom blesku, ktoré by mohli poškodiť elektronické komponenty meniča.

3. Bezpečnostná izolácia a fyzické odpojenie

Kryt je vybavený vysokonapäťovým jednosmerným oddeľovacím vypínačom alebo ističom. Keď je potrebná údržba na invertore alebo nadväzujúcom zariadení, manuálne odpojenie rozvodnej skrinky zaisťuje, že strana údržby je úplne bez napätia, čím sa chráni bezpečnosť personálu.

Kryt Shangming pripojený k sieti je vysoko výkonný a spoľahlivý, umožňuje bezpečné prerušenie prúdu počas chodu systému, čím zabraňuje vzniku nebezpečných oblúkov, ktoré by mohli spôsobiť požiar.

4. Ochrana proti spätnému nabíjaniu

Ráno, večer alebo v zamračených dňoch sa výstupné napätie rôznych strún môže líšiť. Bez ochrany môžu reťazce s vyšším napätím tiecť prúd späť do reťazcov s nižším napätím.

K dispozícii sú voliteľné diódy spätného nabíjania, ktoré zaisťujú, že prúd prúdi iba jednosmerne do meniča, čím zabraňuje lokálnemu prehriatiu alebo dokonca požiaru spôsobenému spätným prúdom.

5. Ochrana životného prostredia a monitorovanie stavu

Pretože tento produkt je určený na inštaláciu vonku, kryt má stupeň ochrany IP65/IP66, aby sa zabránilo korózii dažďovou vodou a starnutiu UV žiarením. Vnútorné presné komponenty fungujú spoľahlivo počas 25-ročnej životnosti elektrárne.

Voliteľná funkcia inteligentného monitorovania monitoruje prúd, napätie a vnútornú teplotu každého reťazca v reálnom čase a v prípade abnormálneho generovania energie okamžite alarmuje.

Prečo musia byť rozvodné boxy pripojené k fotovoltaickej sieti vodotesné pre vonkajšie použitie?

Fotovoltaické systémy sa zvyčajne inštalujú na strechách alebo na otvorených poliach a rozvodné skrinky pripojené k sieti musia odolať nasledujúcim vážnym výzvam:

Extrémne teplotné výkyvy: Letné teploty môžu dosiahnuť viac ako 70 °C, zatiaľ čo zimné teploty môžu klesnúť až na -30 °C.

UV žiarenie: Dlhodobé vonkajšie vystavenie slnečnému žiareniu vyžaduje UV stabilitu; inak sú náchylné na starnutie.

Vlhkosť a kondenzácia: Musia byť odolné voči dažďu a vybavené odvzdušňovacím ventilom na odvádzanie vnútornej kondenzácie a zabránenie navlhnutiu elektrických komponentov.

Preto je pre bežné používanie a vyhnutie sa častej údržbe počas prevádzky, udržiavanie stabilného výkonu a životnosti nevyhnutné vonkajšie vodotesné prevedenie.

Aplikačné scenáre a odporúčania pre konfiguráciu

Vonkajšie fotovoltaické rozvodné skrine Shangming prepojené do siete možno použiť v celom reťazci fotovoltaického priemyslu, od obytných striech až po veľké pozemné elektrárne. Poskytneme odporúčania pre konfiguráciu na základe bežných scenárov.

1. Rezidenčné distribuované fotovoltaické systémy

Tento typ použitia je veľmi bežný, zvyčajne sa inštaluje na strechy alebo steny víl alebo svojpomocne postavených domov vo vidieckych oblastiach. Zhromažďuje niekoľko fotovoltaických panelov z rôznych smerov na streche a poskytuje základnú ochranu pred bleskom.

Odporúčania pre konfiguráciu: Krabica by mala mať čistý vzhľad a malú veľkosť, 1-4 stringové vstupy a mala by byť vybavená vysoko citlivým monitorovaním požiarnej ochrany.

2. Priemyselné a komerčné strešné elektrárne

V tomto prípade sa mriežkový box inštaluje na ploché strechy výrobných dielní, logistických skladov alebo veľkých nákupných centier. Pre stredne veľkú kapacitu výroby energie predkombinuje desiatky fotovoltaických reťazcov predtým, ako vstúpia do reťazového striedača.

Odporúčania pre konfiguráciu: Box potrebuje vysokú odolnosť proti korózii, 8-16 reťazcových vstupov a zvyčajne obsahuje inteligentný komunikačný modul, ktorý personálu údržby umožňuje sledovať prúd každej vetvy v monitorovacej miestnosti.

3. Veľké pozemné elektrárne a solárne púšte

Zberné boxy rozmiestnené v púšti, horách alebo na veľkých otvorených priestranstvách sa nazývajú zlučovacie boxy. Ako primárne zlučovacie zariadenia zbierajú prúd z tisícok solárnych panelov a prenášajú ho do centralizovaného striedača.

Odporúčaná konfigurácia: IP66, určené pre 1500V vysokonapäťové systémy, vybavené antireverznými diódami a funkciami presného sledovania reťazca a vybavené aktívnymi chladiacimi/dýchacími ventilmi.

4. Solárne + cezhraničné aplikačné scenáre

Solárne prístrešky: Zabezpečujú napájanie nabíjacích staníc pre elektrické vozidlá. Spojovacia skrinka je inštalovaná na stĺpikoch prístrešku pre auto, aby chránila následné nabíjacie stanice pred solárnymi rázmi.

Poľnohospodárske solárne a rybárske doplnkové solárne systémy: Inštalujú sa na konzolách nad poľnohospodárskou pôdou alebo rybníkmi. Existujú špeciálne požiadavky na odolnosť proti vlhkosti a odolnosť proti korózii voči kyselinám/zásadám; odporúča sa nerezová oceľ.

Prečo si vybrať nás?

Shangming pochádza z Yueqing, Wenzhou, Čína, regiónu známeho ako „elektrické hlavné mesto Číny“. Využitím dobre vyvinutého priemyselného reťazca klastra elektrotechnického priemyslu Yueqing sme vytvorili prísny a efektívny systém kontroly výroby a kvality. Naše produktové portfólio zahŕňa viac ako 200 sérií a viac ako 6000 modelov, ktoré sú v súlade s bežnými globálnymi elektrickými štandardmi.

Výber našich inteligentných kompletných sád zariadení integruje funkcie snímania internetu vecí a vzdialeného monitorovania, čo umožňuje monitorovanie parametrov, ako je teplota, vlhkosť a prúd v reálnom čase. To zaisťuje stabilnú prevádzku a bezpečné napájanie.
