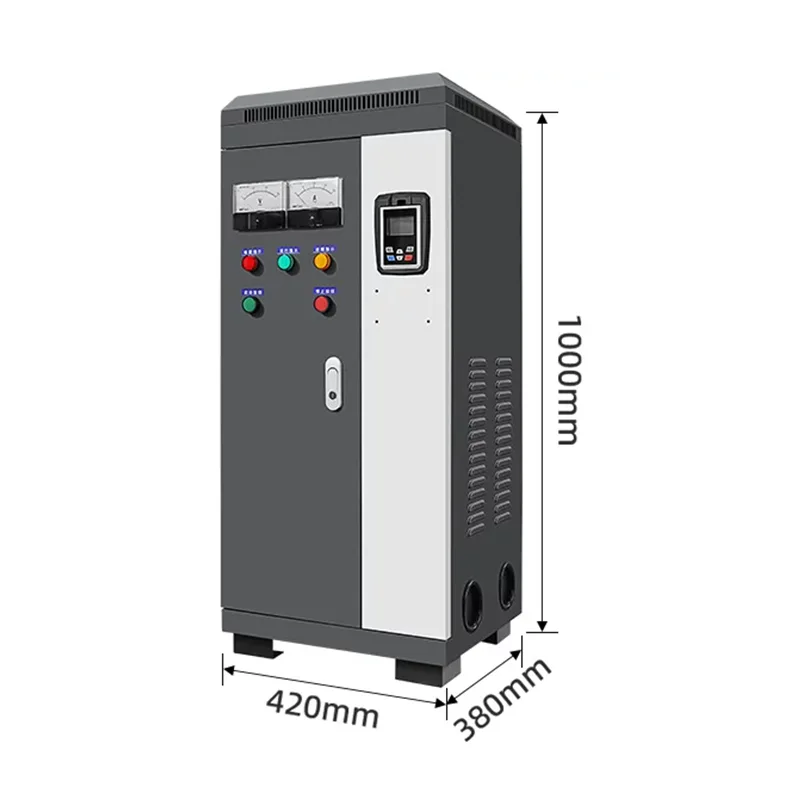

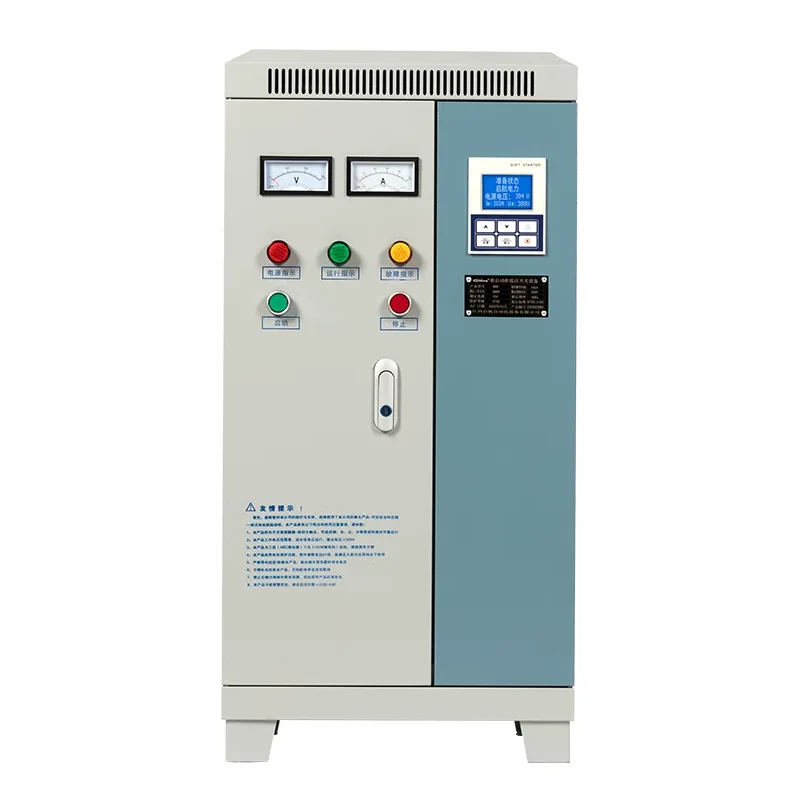

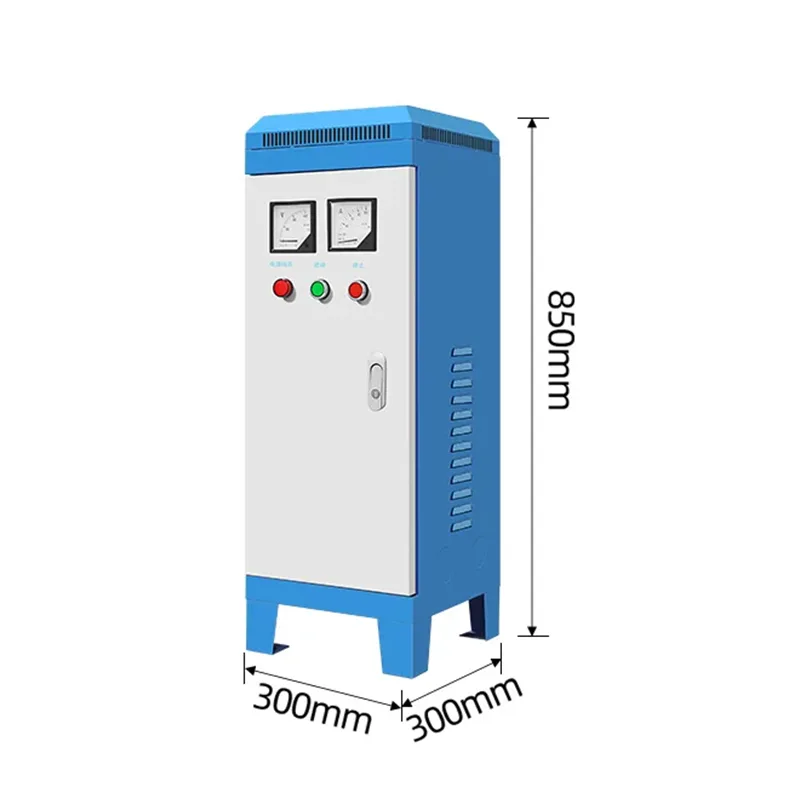

Nízkonapäťová rozvodná skriňa softštartéra

Shangming je výrobcom a dodávateľom nízkonapäťových rozvádzačov na rozvod energie z Číny. Toto vysokovýkonné a vysokokvalitné zariadenie plní nielen bežné funkcie distribúcie energie, ale tiež riadi štartovací prúd motora a krútiaci moment pomocou technológie mäkkého štartu, čím znižuje elektrické a mechanické otrasy.

Prečo je potrebná nízkonapäťová rozvodná skriňa softštartéra?

Tradičné spustenie pri plnom napätí predstavuje dva hlavné problémy:

Prúdový náraz: Štartovací prúd môže dosiahnuť 5-7-násobok menovitého prúdu, čo ľahko spôsobí náhly pokles sieťového napätia, ktorý ovplyvní iné zariadenia na tej istej linke a dokonca spôsobí nesprávne vypnutie ističov.

Mechanické opotrebovanie: Obrovský okamžitý krútiaci moment môže mať obrovský vplyv na hriadele motora, remene, reduktory alebo potrubia vodného čerpadla, čím sa skracuje životnosť zariadenia.

Ak si však vyberiete našu nízkonapäťovú rozvádzačovú skriňu softštartéra, môžete ovládať napätie pomocou tyristorov, čo umožňuje plynulé stúpanie motora z nulového napätia na menovité napätie. Štartovací prúd je zvyčajne obmedzený na 2-3 násobok menovitého prúdu.

Pracovný princíp

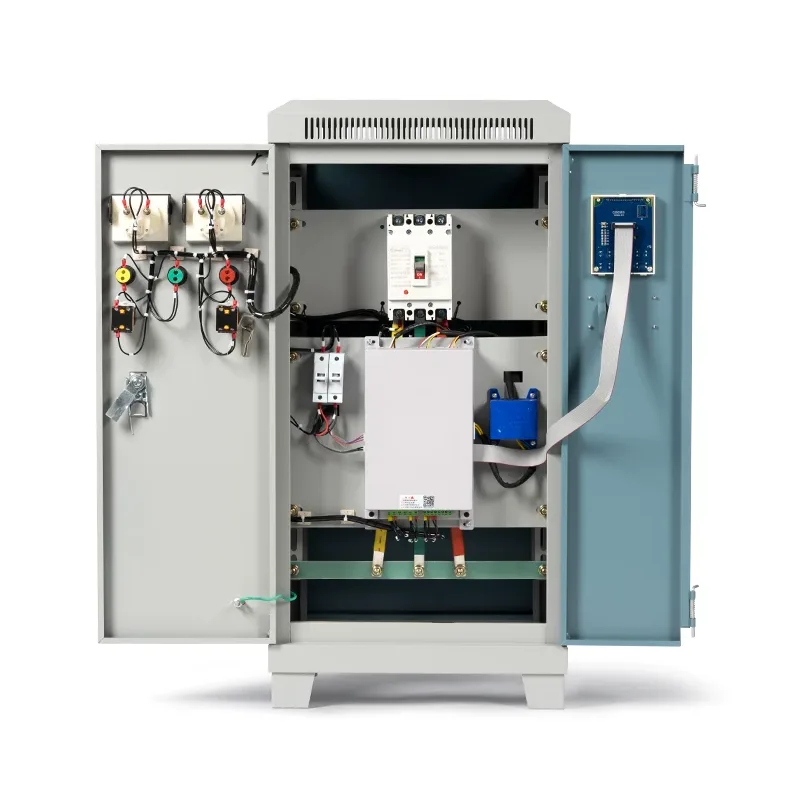

Počas fázy spúšťania nízkonapäťová rozvodná skriňa softštartéra mení uhol vedenia tyristorov, čím postupne zvyšuje napätie aplikované na motor, čo umožňuje hladký štart.

Po spustení sa premosťovací stykač zapne a softštartér prejde do pokojového stavu. Po zastavení tiež reguluje napätie tak, aby sa postupne znižovalo, čím sa predchádza účinkom vodných rázov spôsobených náhlym vypnutím.

Ak sa nepoužíva softštartér a namiesto neho sa použije tradičný motor, náhle zvýšenie prúdu počas spúšťania môže viesť k rôznym problémom, ako je pokles napätia, náraz zariadenia, kolísanie siete a mechanické opotrebovanie.

Technické parametre

Aplikačné scenáre

Nízkonapäťové rozvádzače softštartéra sú ideálne pre aplikácie s veľkým výkonom motora, citlivé na otrasy pri štartovaní a tam, kde sú požiadavky na životnosť zariadenia a stabilitu elektrickej siete. Tento produkt sme poskytli aj zákazníkom v mnohých rôznych odvetviach.

Kroky inštalácie a prvého uvedenia do prevádzky

Pred inštaláciou sa uistite, že distribučná miestnosť má dostatočný priestor na umiestnenie nízkonapäťovej rozvodnej skrine softštartéra s prevádzkovým priechodom (odporúčaná šírka ≥ 1,2 m). Inštalačná plocha by mala mať rovnú podlahu a oceľový základový kanál musí byť bezpečne zvarený a uzemnený.

Počas inštalácie skontrolujte, či je káblový vstup/výstup zdola dnu/zdola von alebo zhora dnu/zhora von a vopred naplánujte káblovú žľabu alebo káblový žľab. Pre softstartérové ​​skrine >110kW je potrebné chladiace zariadenie s núteným obehom vzduchu.

Počas prvého uvedenia do prevádzky znovu skontrolujte, či je skriňa nepoškodená, farba je neporušená a značky sú jasné.

Potom skontrolujte elektrické pripojenia a overte každé zapojenie primárneho okruhu, aby ste sa uistili, že nie sú uvoľnené alebo nesprávne pripojenia.

Vyžaduje sa aj päťúrovňová skúška blokovania, ktorá overuje normálnu činnosť každého blokovacieho bodu. Simulujte skraty a preťaženia pomocou integrovaného ochranného zariadenia na overenie presnosti ochranných opatrení.

Ak existuje sekundárny systém, overte normálnu činnosť RS485 alebo iných komunikačných rozhraní.

Nakoniec vykonajte niekoľko testov spustenia v podmienkach bez zaťaženia a upravte parametre spustenia na optimálne nastavenia.
