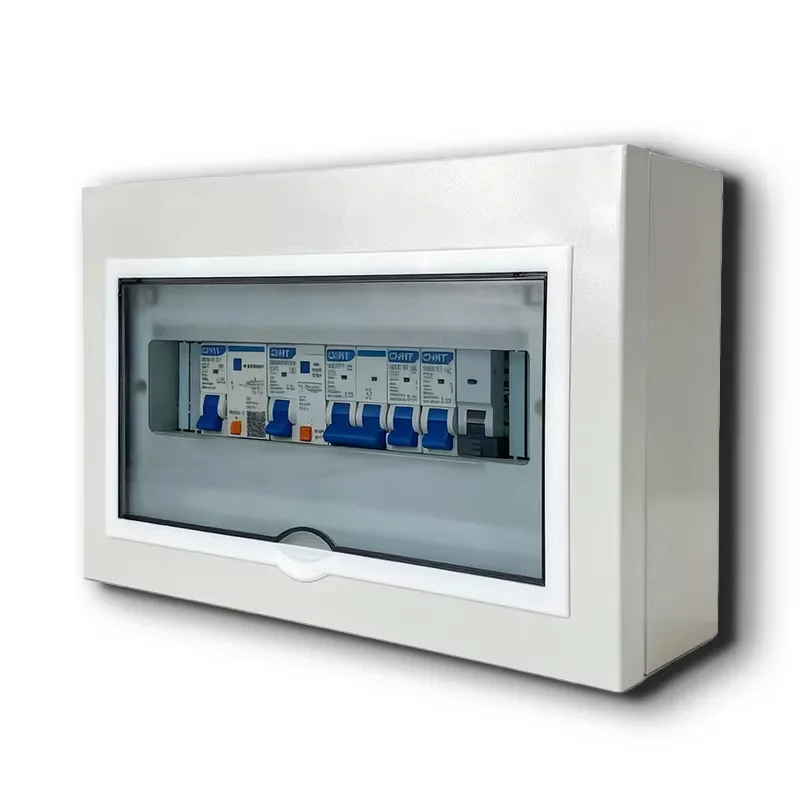

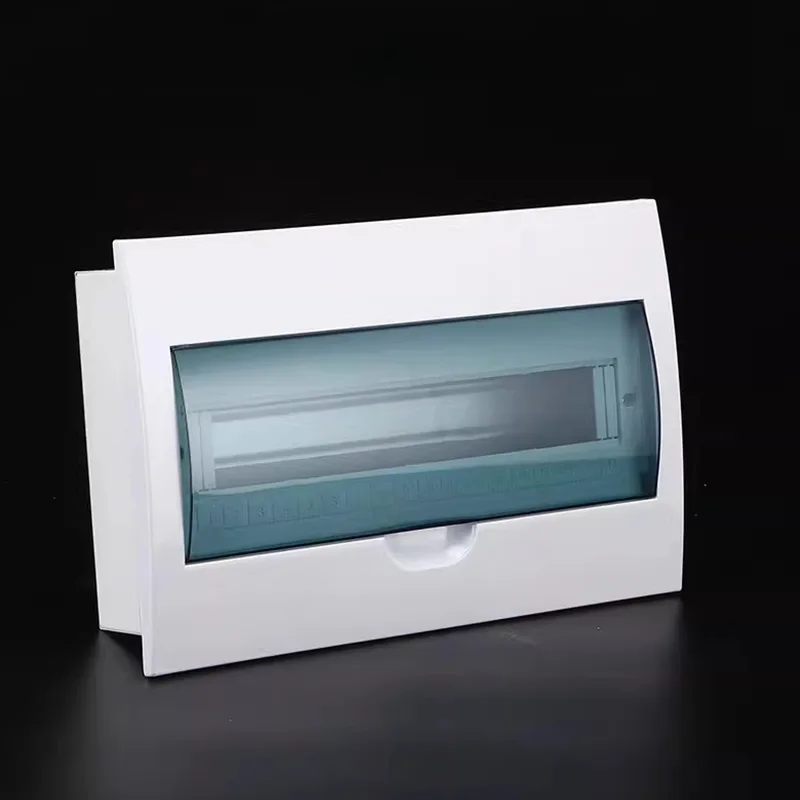

Kompaktná viacokruhová rozvodná skriňa

Shangming je profesionálny výrobca kompaktných viacokruhových rozvodných skríň, ktorý ponúka priamy predaj z výroby a poskytuje prispôsobené riešenia a komplexný popredajný servis. Tento produkt je vhodný pre prostredia s obmedzeným inštalačným priestorom, vyznačuje sa kompaktnou veľkosťou a usporiadaním vnútorných obvodov s vysokou hustotou, čo umožňuje bezpečnú viacokruhovú distribúciu energie v stiesnených priestoroch a eliminuje potrebu viacerých externých jednookruhových boxov.

Hlavné výhody

Ak pre svoj projekt požadujete miniaturizovanú, modulárnu a inteligentnú distribúciu energie, kompaktné viacokruhové rozvodnice sú vhodnejšie ako tradičné jednookruhové boxy alebo veľké rozvodné skrine.

1. Úspora miesta

Kompaktné rozvodné skrine sa vyznačujú tenkým dizajnom so štandardnou hĺbkou iba 70–100 mm, ľahko sa zabudujú do ľahkých priečok, zadných panelov nábytku, krytov zariadení alebo úzkych elektrických šácht, pričom zaberajú minimálny priestor.

V stiesnených priestoroch šetrí vysoká hustota obvodov, integrujúca 8–24 miniatúrnych ističov, viac ako 60 % inštalačného priestoru v porovnaní s distribúciou viacerých jednookruhových skriniek.

V prípade potreby môžeme prispôsobiť konfigurácie podporujúce paralelné rozširovanie, čo umožňuje horizontálne kombinácie na vytvorenie distribučných jednotiek s väčšou kapacitou.

2. Bezpečnosť

Kryty rozvodných skríň Shangming sú vyrobené z vysoko kvalitného kovu s možnosťou pozinkovanej ocele alebo nehrdzavejúcej ocele 304, čo účinne potláča šírenie požiaru.

Každý okruh je vybavený nezávislou ochranou proti preťaženiu a skratu, ktorá zaisťuje presnú izoláciu porúch.

Široké pokrytie IP ochrany:

Vnútorné použitie: IP20–IP40, chráni pred dotykom prstov a pevnými cudzími predmetmi.

Vonkajšie alebo vlhké prostredie Použitie: Kovové puzdro IP54, prachotesné a odolné voči striekajúcej vode, vhodné do kúpeľní, balkónov, boxov na vonkajšie vybavenie atď.

3. Jednoduchá inštalácia a údržba

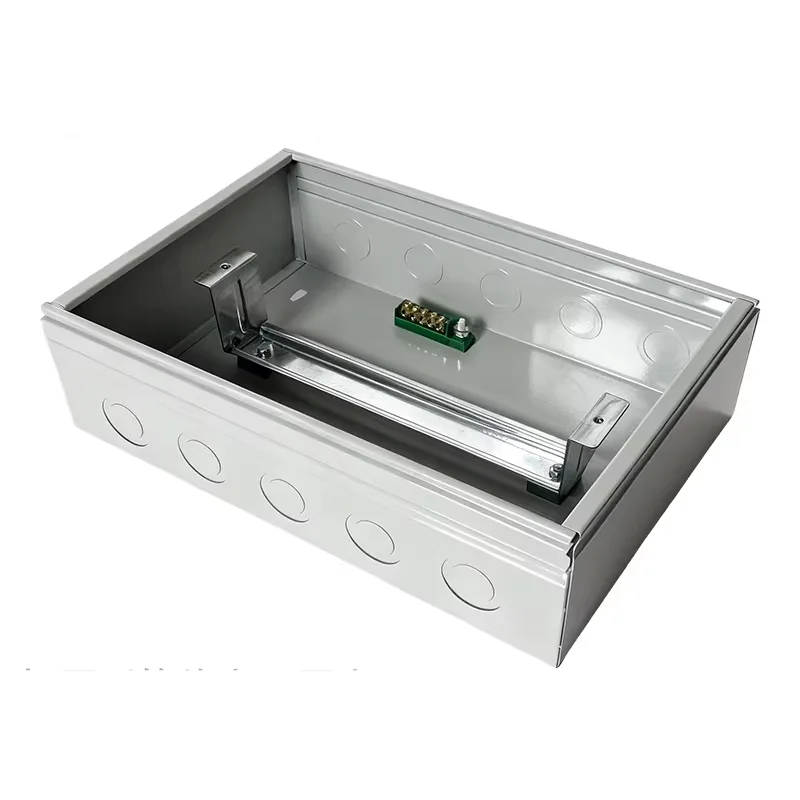

Kompaktný viacokruhový rozvádzač sa dodáva so štandardizovanými DIN lištami. Na priamu montáž používame ističe bežných značiek (Schneider Electric, ABB atď.), čím odpadá potreba vŕtania alebo skrutiek.

Na vrchnej, spodnej a zadnej strane sú vylamovacie otvory Φ20/25 mm pre viacsmerný vstup a výstup kábla, pričom sa do nich zmestia rôzne trasy káblov.

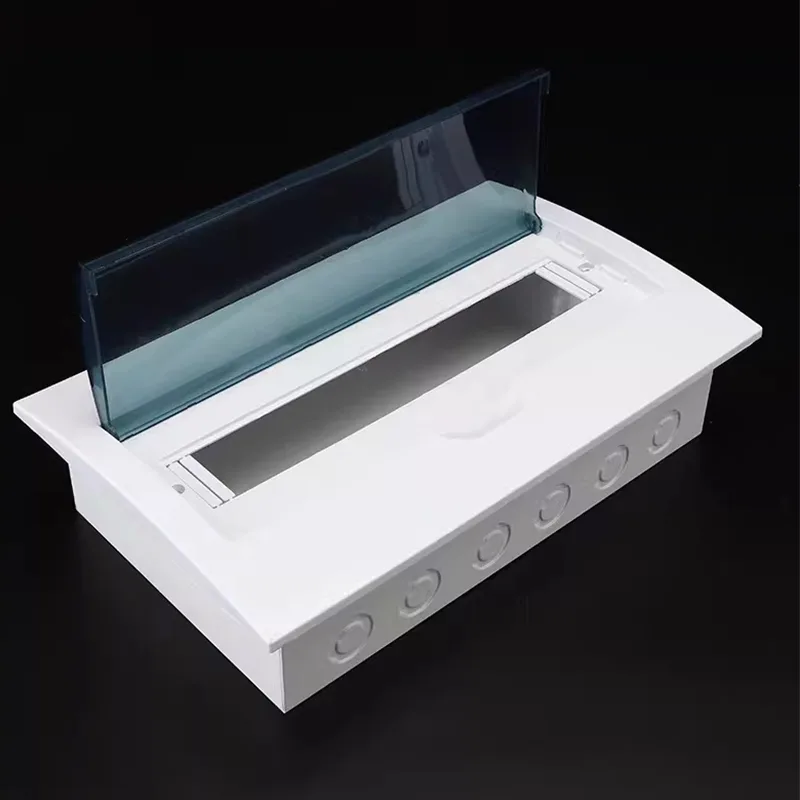

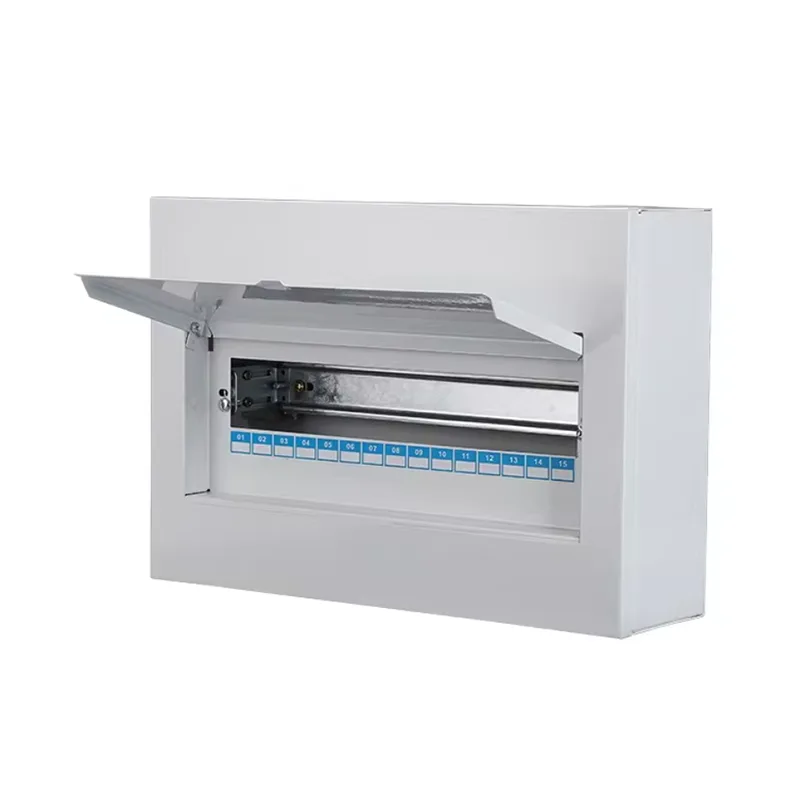

Dvere majú zaklapávací alebo pántový dizajn, čo umožňuje otváranie jednou rukou. Oblasti označovania obvodov sú umiestnené na vnútornej strane dverí alebo panela a podporujú tlačené alebo ručne písané poznámky.

4. Plné prispôsobenie k dispozícii

Dostupné materiály: Železo, pozinkovaný plech, nehrdzavejúca oceľ 201, nehrdzavejúca oceľ 304.

Podpora neštandardnej veľkosti: Ponúkame úplné prispôsobenie šírky, výšky a hĺbky tak, aby zodpovedali otvorom špeciálneho vybavenia alebo hrúbkam stien budovy.

Funkčné moduly: Môžu byť predinštalované s prepäťovými ochranami, inteligentnými meračmi, modulmi diaľkového ovládania, USB zásuvkami atď.

Prispôsobenie vzhľadu: Podporuje nástrek farieb RAL, povrchovú úpravu z brúsenej nehrdzavejúcej ocele a sieťotlač loga, integrujúcu sa do špičkových štýlov interiérového dizajnu.

Ako určiť požadovaný počet okruhov?

S touto otázkou sa môžete stretnúť počas výberového konania. Shangming poskytuje trojstupňovú metódu počiatočného hodnotenia.

1. Rozdeľte okruhy podľa funkčnej oblasti

Toto je najzákladnejšia štatistická metóda. Štandardná moderná konfigurácia zvyčajne odporúča oddeliť zariadenia s vysokým výkonom od všeobecných elektrických obvodov:

● Svetelné okruhy: Odporúčajú sa aspoň 1-2 okruhy, riadené podľa oblasti, aby sa predišlo skratu v jednej oblasti, ktorý spôsobí tmu v celom dome.

● Všeobecné zásuvky: Prideľte podľa počtu izieb, zvyčajne jeden okruh na každých 3-5 izieb.

● Vyhradené vysokovýkonné obvody: Toto je kľúčové. Klimatizácie, ohrievače vody, rúry na pečenie, umývačky riadu, sušičky atď. s menovitým výkonom ≥ 1,5 kW musia mať každý samostatný okruh.

● Kuchyňa a kúpeľňa: Vzhľadom na vlhké prostredie a koncentrované spotrebiče sa odporúča inštalovať samostatný prúdový chránič (RCD).

2. Vypočítajte šírku modulu

Na meranie kapacity používame "Way" alebo "Modul".

1 Modul = 18 mm (t. j. šírka jednopólového ističa MCB).

RCCB/RCBO: Typicky zaberá 2 moduly, t.j. 36 mm.

Hlavný vypínač: Zvyčajne zaberá 2-4 moduly.

Vzorec výpočtu: Celkový počet požadovaných modulov = (počet jednopólových spínačov x 1) + (počet dvojpólových ističov/ističov zvyškového prúdu x 2) + (hlavný spínač x 2/4)

3. 20% zásada rezervácie

Nikdy úplne nenapĺňajte rozvodnú skriňu; ponechanie priestoru pre budúcu expanziu je priemyselným štandardom. Tak prečo opustiť miestnosť?

Budúce rozšírenie: Keď v budúcnosti pridáte dohľad, inteligentné domáce systémy alebo nové spotrebiče, nebudete musieť vymeniť celú skrinku.

Priestor pre odvod tepla: V kompaktnom viacokruhovom boxe napomáha vyhradený priestor prúdeniu vzduchu, čím sa znižuje riziko vypnutia ističov v dôsledku prehriatia.

Odporúčanie: Ak počítate, že potrebujete 10 okruhov, vyberte si 12 okruhovú skrinku; ak rátate, že potrebujete 18 okruhov, vyberte si 24 okruhovú skrinku.

Typická referenčná tabuľka scenára

Shangming Electric podporuje váš presný výber modelu. Ponúkame:

Bezplatná konzultácia usporiadania okruhu: Pošlite nám zoznam vášho zariadenia a my vám odporučíme vhodné modely krytov.

Viacnásobné modulárne kombinácie: Štandardné veľkosti zahŕňajú 12, 18, 24 a 36 modulov; podporované je aj neštandardné prispôsobenie.

Predinštalovaná lišta DIN + možnosť ističa: Vopred zmontované podľa plánu obvodu, pripravené na použitie pri príchode.
