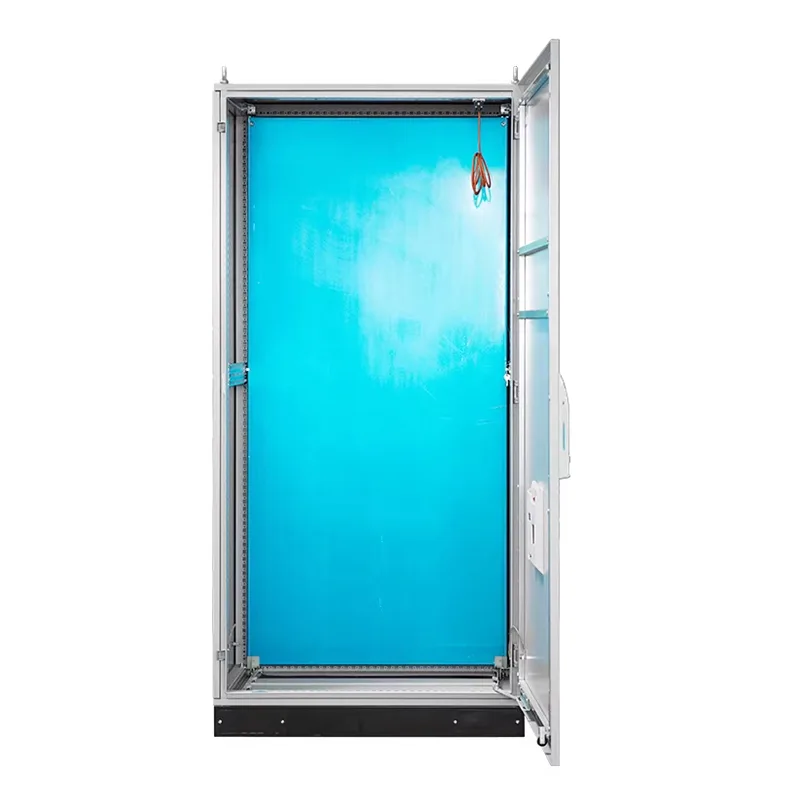

PS Kombinovaná rozvodná skriňa

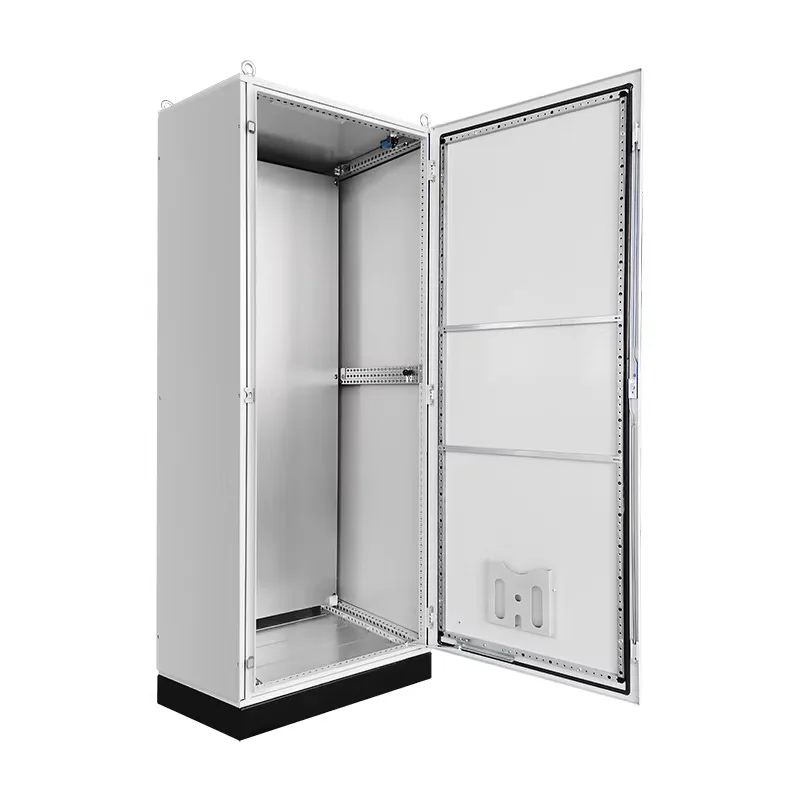

Shangming je čínsky výrobca PS kombinovaných distribučných skríň, ktorý ponúka vysokokvalitné, vysokovýkonné produkty za konkurencieschopné ceny. Táto rozvodná skriňa má vysoký dverný panel, približne 25 mm nad zemou, čo umožňuje hladké a flexibilné otváranie. Hlavný rám je skonštruovaný z jedného zváraného úseku deväťnásobného profilu.

Čo je to kombinovaná rozvodná skriňa PS?

PS kombinovaná rozvodná skriňa nie je jednofunkčná skriňa, ale modulárna nízkonapäťová rozvodná skriňa, ktorá integruje distribúciu energie a riadenie a signálne obvody. Môže pozostávať z jednej alebo viacerých paralelne zapojených skríň, ktoré ponúkajú viacero funkcií a široké využitie.

Hlavná konštrukcia rozvodnej skrine využíva špeciálne deväťnásobné profily, zvyšujúce pozdĺžnu nosnosť a torznú pevnosť. Štandardne rozmiestnené montážne otvory uľahčujú flexibilné umiestnenie vnútorných nosníkov a komponentov.

Ak sa vyžaduje paralelná montáž skrinky, bočné panely potrebujú iba koncové skrinky; stredná časť môže byť úplne otvorená. Horný kryt, dverové panely, zadný panel a spodná doska sú nezávislé moduly, ktoré umožňujú individuálnu výmenu v prípade poškodenia.

Ak váš projekt vyžaduje rozšírenie, môžete si vybrať modulárnu rozvodnú skriňu PS Shangming. Náš modulárny dizajn vám môže ušetriť 40 % času montáže na mieste.

Kľúčové vlastnosti

Modulárny dizajn: Skriňa integruje vysokonapäťové aj nízkonapäťové elektrické komponenty a ovládacie prvky, čím sa dosahuje jednotný výkon a ovládanie.

Štandardizácia: Na základe noriem IEC 61439 / GB 7251 prijíma štandardnú modulárnu štruktúru, univerzálne koľajnice a zásuvkové alebo pevné deliace jednotky.

Vysoká integrácia: Môže integrovať hlavné spínače, odbočovacie obvody, štartéry motorov, inteligentné merače, komunikačné moduly, prepäťové ochrany atď.

Konfigurácia: Podporuje pevné, zásuvkové alebo hybridné inštalácie, čím sa zjednodušuje budúca údržba a rozšírenie.

Odporúčané aplikácie: Situácie vyžadujúce súčasné riadenie distribúcie energie a automatizované riadenie, ako je automatizácia budov, čerpacie stanice, systémy HVAC a riadiace stanice výrobných liniek.

Technické parametre

Špecifikácie objednávky

Štandardná rozvodná skriňa vs. PS kombinovaná rozvodná skriňa napájania: Aké sú rozdiely?

Kedy sa odporúča používať PS kombinované rozvodné skrine?

1. Systémy vyžadujúce rozvod energie + automatické riadenie

V takýchto prípadoch by použitie bežných rozvodných skríň vyžadovalo dodatočnú riadiacu skriňu, čo by viedlo k tomu, že medzi nimi prechádzalo množstvo ovládacích káblov, čo je náchylné na chyby a ťažko sa udržiava. Pri diskusii o riešeniach s vami spoločnosť Shangming odporúča aj modulárne skrine PS.

Bežné aplikácie: miestnosti s požiarnymi čerpadlami/domácou vodou, systémy HVAC, čerpacie stanice odpadových vôd.

2. Priestorovo obmedzené prostredia

Menšie strojovne alebo miestnosti s vybavením, ako sú pivničné čerpacie miestnosti, strešné strojovne výťahov a malé rozvodne, nemôžu pojať viacero nezávislých skríň. PS skrine integrujú napájanie a ovládanie, čím šetria miesto.

3. Potreba inteligentného alebo vzdialeného monitorovania

PS skrine môžu byť vopred integrované s inteligentnými meračmi, komunikačnými bránami a I/O modulmi, čím sa vyhnete potrebe neskorších úprav.

4. Malé a stredné automatizované výrobné linky alebo podpora zariadení

Výrobné linky zahŕňajú baliace stroje, dopravníkové linky, čistiace zariadenia atď. Každý kus zariadenia vyžaduje nezávislý rozvod energie a ovládanie štart/stop/núdzové zastavenie/blokovanie. PS skrine umožňujú jednu skriňu na stroj, čím zaisťujú vysokú štandardizáciu a uľahčujú hromadnú replikáciu.

5. Požiadavky na efektívnu výstavbu a rýchle dodanie

Ako profesionálny výrobca poskytuje Shangming vopred integrované a vopred testované produkty v továrni. Inštalácia na mieste vyžaduje iba pripojenie k hlavnému napájaciemu a signálnemu vedeniu, čím sa znižuje potreba krížovej prevádzky medzi elektrikármi na mieste a automatizačnými inžiniermi a skracuje sa doba výstavby.
