Prečo je v modernej distribúcii elektrickej energie jednodverová nástenná elektrická skrinka dôležitá

Moderné rozvodné systémy elektrickej energie sa musia prispôsobiť meniacim sa elektrickým záťažiam, čoraz viac distribuovaným riadiacim zariadeniam a prísnejším požiadavkám na bezpečnú prevádzku a údržbu. Komerčné budovy, priemyselné zariadenia, infraštruktúrne projekty a automatizované výrobné linky závisia od elektrického vybavenia, ktoré je možné inštalovať, pristupovať a udržiavať v rámci jasne organizovaného usporiadania. Ako sa tieto systémy vyvíjajú, dizajn krytu zostáva dôležitou súčasťou plánovania elektrickej infraštruktúry.

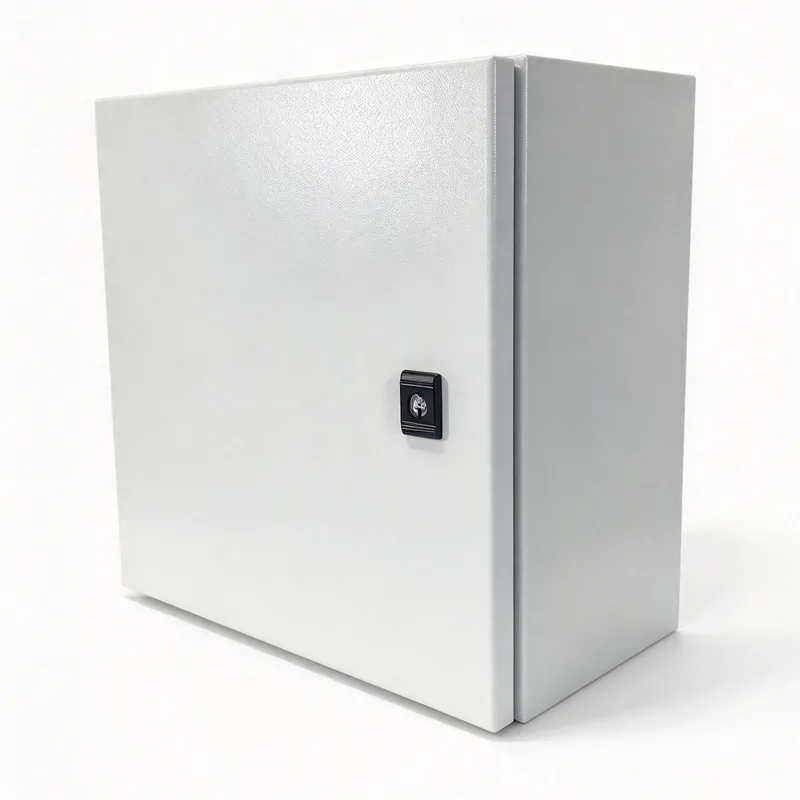

Hoci sa elektrické kryty často považujú za sekundárne vo vzťahu k ističom, stýkačom, svorkovniciam a ovládacím zariadeniam, ich štruktúra priamo ovplyvňuje usporiadanie zariadení, prístup k elektroinštalácii, ochranu životného prostredia a postupy údržby. TheJednodverová nástenná elektrická skriňaje jeden formát krytu, ktorý sa používa tam, kde elektrické komponenty vyžadujú vyhradené kryty bez požiadaviek na podlahovú plochu väčších skríň.

Meniace sa požiadavky v modernej distribúcii energie

Distribúcia energie už nie je obmedzená na dodávku elektriny z centrálneho napájacieho bodu do nadväzujúcich okruhov. Mnohé inštalácie teraz zahŕňajú lokálne rozvodné dosky, ovládacie prvky motora, monitorovacie zariadenia, komunikačné rozhrania a automatizačné zariadenia. Tieto komponenty podporujú funkcie, ako je riadenie záťaže, monitorovanie zariadení, riadenie osvetlenia a prevádzka výrobnej linky.

Tento vývoj vytvára praktické výzvy pre dizajnérov elektrických systémov. Zariadenie sa musí zmestiť do dostupných inštalačných priestorov a zároveň ponechať dostatočný priestor na vedenie káblov, odvod tepla, kontrolu a servis. V zariadeniach s viacerými elektrickými ovládacími bodmi môže umiestnenie každého krytu ovplyvniť dĺžku káblov, zložitosť inštalácie a prístup počas údržby.

Výber krytu preto tvorí súčasť širšieho dizajnu distribúcie. Nástenné formáty môžu obsahovať vybrané miestne ovládacie a distribučné usporiadanie tam, kde je k dispozícii priestor na stene a zariadenie nevyžaduje veľkú stojanovú skrinku. Ich vhodnosť závisí od elektrickej zostavy, rozmerov komponentov, prostredia inštalácie a platných bezpečnostných požiadaviek.

Nástenný dizajn a využitie priestoru

Podlahová plocha je cenným zdrojom v továrňach, komerčných budovách, technických miestnostiach a zariadeniach. Veľké rozvodné skrine zostávajú nevyhnutné pre mnohé aplikácie, najmä tam, kde vysoká hustota obvodov alebo veľké elektrické zariadenia vyžadujú väčší vnútorný objem. Menšie riadiace zostavy však môžu byť inštalované bližšie k zariadeniu, ktorému slúžia.

Nástenný kryt môže udržať vybrané elektrické komponenty mimo podlahy a vytvoriť definovaný inštalačný bod. Vo výrobnom zariadení môže byť toto usporiadanie vhodné pre miestne riadenie strojov alebo pomocné distribučné zariadenia. V komerčnej budove môže obsahovať určité ovládacie prvky osvetlenia, servisné obvody alebo komponenty automatizácie budov.

Samotné úspory miesta neurčujú najlepšie usporiadanie montáže. Pevnosť steny, montážny materiál, hmotnosť zariadenia, umiestnenie káblov, voľný priestor pri otváraní dverí a prístup pre kvalifikovaný personál, to všetko ovplyvňuje plánovanie inštalácie. Kryt musí byť tiež umiestnený tak, aby nebránil chodníkom, núdzovým cestám alebo iným zariadeniam budovy.

Štruktúra krytu podporuje elektrickú organizáciu

Dobre naplánovaná elektroinštalácia vyžaduje viac než dostatočný priestor na osadenie jej komponentov. Ističe, svorkovnice, relé, napájacie zdroje a ovládacie zariadenia potrebujú usporiadané vnútorné usporiadanie, ktoré podporuje bezpečné zapojenie a efektívnu kontrolu. Zlé umiestnenie komponentov môže sťažiť sledovanie spojení a predĺžiť čas potrebný na riešenie problémov.

Jednodverová konfigurácia poskytuje jeden primárny prístupový otvor do vnútra krytu. Toto usporiadanie môže zjednodušiť prístup k vnútorným komponentom v kompaktných inštaláciách, najmä tam, kde je usporiadanie zariadenia relatívne jednoduché. Poloha pántov, výkyv dverí, uzamykacie usporiadanie, rozmery montážnej dosky a využiteľná vnútorná hĺbka ovplyvňujú efektívnosť využitia dostupného priestoru.

TheJednodverová nástenná elektrická skriňamôže slúžiť ako fyzický kryt pre vybrané elektrické zostavy, ale jeho vnútorná kapacita musí zodpovedať inštalovanému zariadeniu. Dizajnéri musia brať do úvahy polomer ohybu kábla, káblové kanály, prístup k terminálom, segregáciu vodičov, uzemňovacie spojenia a priestor pre budúcu údržbu. Kompaktný exteriér by nemal mať za následok preplnený interiér.

Elektrická bezpečnosť závisí od kompletnej inštalácie

Elektrická bezpečnosť je určená koordináciou komponentov, ochranných zariadení, konštrukcie krytu, spôsobov inštalácie a prevádzkových postupov. Kryt pomáha oddeliť elektrické zariadenie od okolitého prostredia a môže znížiť vystavenie náhodnému kontaktu, ak je správne navrhnutý a nainštalovaný. Samotný kryt však neposkytuje úplnú ochranu pred každým elektrickým alebo environmentálnym nebezpečenstvom.

Ochrana proti vniknutiu prachu a vody je dôležitá najmä tam, kde elektrické zariadenia pracujú v dielňach, prevádzkových priestoroch, servisných chodbách alebo vonkajších priestoroch. Požadovaný stupeň ochrany proti vniknutiu závisí od podmienok inštalácie a úrovne vystavenia. Tesnenia dverí, káblové priechodky, vstupné otvory, upevňovacie prvky a montážne spracovanie môžu ovplyvniť ochranu dosiahnutú dokončenou inštaláciou.

Usporiadanie uzemnenia a pripojenia musí byť tiež vhodné pre konštrukciu krytu a príslušné elektrické požiadavky. Kovové kryty môžu vyžadovať ochranné spojenie, aby sa zachovala elektrická kontinuita, zatiaľ čo iné konštrukčné materiály majú iné konštrukčné hľadiská. Nadprúdová ochrana, dimenzovanie vodičov, izolácia, pracovné vzdialenosti a bezpečná izolácia zostávajú základnými súčasťami celého systému.

Tepelný manažment v kompaktných rozvodných zostavách

Ako sa elektrické systémy stávajú kompaktnejšími, riadenie tepla sa stáva čoraz dôležitejším aspektom dizajnu. Zariadenia na ochranu obvodov, spínacie komponenty, transformátory, napájacie zdroje a iné zariadenia môžu počas prevádzky vytvárať teplo. Keď niekoľko zariadení pracuje v obmedzenom objeme krytu, akumulované teplo môže zvýšiť vnútornú teplotu.

Nadmerná teplota môže ovplyvniť výkon komponentov, životnosť a stabilitu citlivých elektronických zariadení. Tepelné plánovanie by preto malo brať do úvahy očakávané elektrické zaťaženie, straty komponentov, okolitú teplotu, rozmery krytu, montážnu polohu a dostupné cesty odvodu tepla.

Vetracie otvory môžu pomôcť riadiť teplo vo vhodnom prostredí, ale môžu tiež ovplyvniť ochranu pred prachom a vlhkosťou. Tam, kde sa musí zachovať ochrana životného prostredia, môžu byť potrebné alternatívne prístupy tepelného manažmentu. Vhodný dizajn závisí skôr od inštalovaných komponentov a prevádzkových podmienok než od samotného formátu krytu.

Prístup k údržbe a dlhodobá prevádzková efektivita

Požiadavky na údržbu často ovplyvňujú výber krytu rovnako ako počiatočné náklady na inštaláciu alebo pôdorys. Elektrotechnici musia identifikovať obvody, kontrolovať pripojenia, vymieňať komponenty a skúmať poruchy bez zbytočných prekážok. Prístupné usporiadanie krytu môže podporiť tieto úlohy a znížiť čas strávený hľadaním jednotlivých zariadení.

Jasné štítky, aktualizované schémy obvodov, schémy zapojenia a konzistentná identifikácia svoriek sú dôležité pre inštalácie všetkých veľkostí. Tieto postupy sa stávajú obzvlášť cennými v zariadeniach, kde elektrické systémy udržiavajú rôzne tímy alebo sa upravujú počas niekoľkých rokov. Organizované vnútorné zapojenie tiež pomáha technikom pochopiť vzťah medzi prichádzajúcimi dodávkami, ochrannými zariadeniami, riadiacimi obvodmi a pripojenými zariadeniami.

TheJednodverová nástenná elektrická skriňamôže podporovať bežný prístup, kde jeho poloha a vnútorné usporiadanie umožňuje úplné otvorenie dverí a bezpečný prístup k inštalovanému zariadeniu. Plánovanie údržby by malo zahŕňať dostatočný pracovný priestor, vhodné izolačné postupy a usporiadanie, ktoré umožňuje kontrolu bez narušenia nesúvisiaceho vedenia.

Normy a overovanie v nízkonapäťovej distribúcii

Nízkonapäťové rozvody podliehajú technickým a bezpečnostným požiadavkám, ktoré sa líšia podľa ich zamýšľaného použitia, konfigurácie a miesta inštalácie. Séria IEC 61439 sa týka nízkonapäťových spínacích a riadiacich zostáv, vrátane požiadaviek týkajúcich sa konštrukcie, technických charakteristík a overovania. IEC 61439-1 poskytuje všeobecné pravidlá, zatiaľ čo ostatné časti sa týkajú špecifických typov zostáv a aplikácií.

Prázdny kryt a dokončená elektrická zostava nie sú ekvivalentné z hľadiska súladu. Zhoda závisí od príslušnej kategórie produktu, nainštalovaných komponentov, návrhu zostavy a príslušných overovacích postupov. Nemalo by sa predpokladať, že kryt zaisťuje zhodu pre celý distribučný systém len preto, že obsahuje elektrické zariadenie.

Konštrukčná dokumentácia, hodnotenia komponentov, úvahy o zvýšení teploty, ochranné opatrenia a pokyny na inštaláciu prispievajú k správne navrhnutej montáži. Miestne elektrické predpisy a projektové špecifikácie môžu zaviesť dodatočné požiadavky, najmä v priemyselných zariadeniach, verejných budovách a špecializovanej infraštruktúre.

Pretrvávajúca úloha nástenných krytov

Moderná distribúcia energie kombinuje centralizované napájacie zariadenia s menšími zostavami umiestnenými v blízkosti záťaží a systémov, ktoré obsluhujú. Toto usporiadanie môže zlepšiť organizáciu miestnych ovládacích a podporných obvodov za predpokladu, že každá inštalácia je navrhnutá podľa jej elektrických požiadaviek a prevádzkového prostredia.

TheJednodverová nástenná elektrická skriňazostáva relevantné tam, kde je kompaktný a prístupný kryt vhodný pre zamýšľané zariadenie. Jeho úloha je skôr praktická ako technologická: poskytuje fyzickú štruktúru na organizáciu a ochranu vybraných elektrických komponentov v rámci rozsiahlejšej distribučnej architektúry.

Ako sa elektrická infraštruktúra neustále rozvíja, výber krytu zostane spojený s niekoľkými základnými inžinierskymi prioritami: efektívne využitie priestoru, bezpečný prístup, vhodná ochrana životného prostredia, tepelný výkon, jasná organizácia zapojenia a udržiavateľnosť. Tieto faktory pomáhajú určiť, či formát krytu vyhovuje konkrétnej inštalácii a ako efektívne môže byť dokončený elektrický systém prevádzkovaný počas jeho životnosti.
