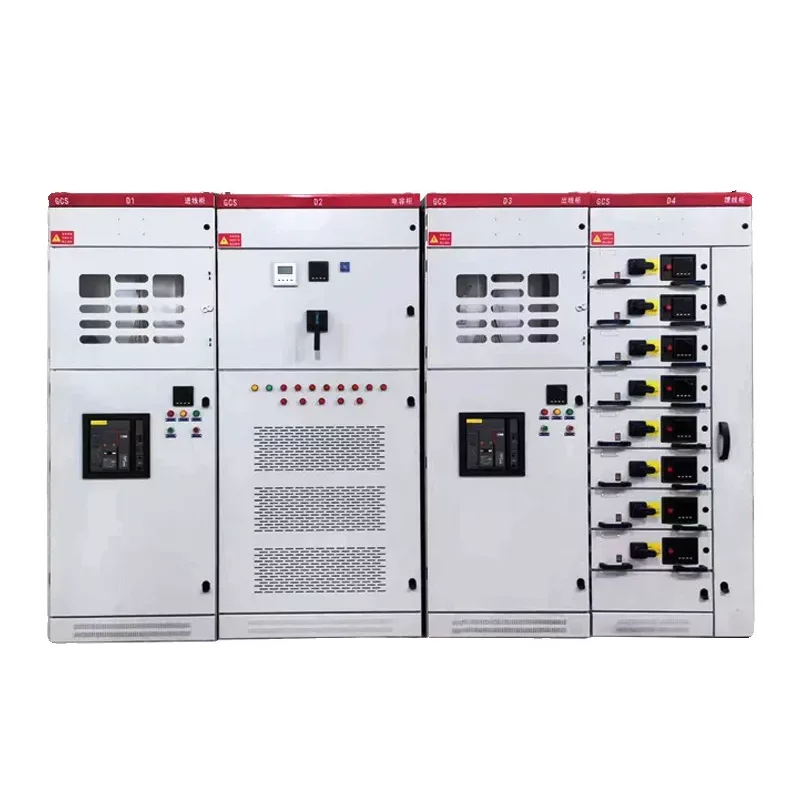

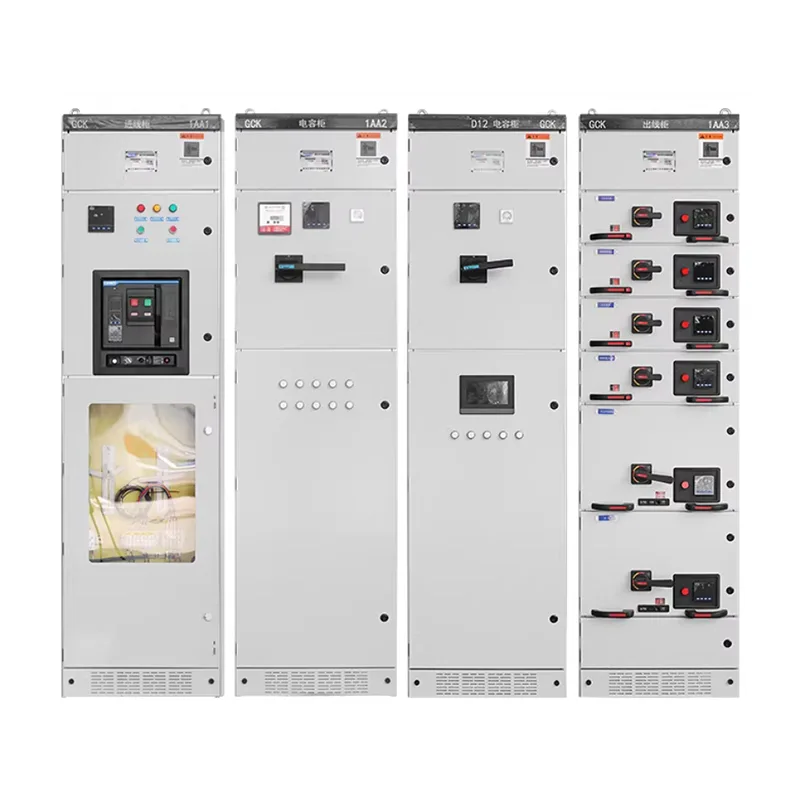

Nízkonapäťový výsuvný spínací prístroj GCS

Nízkonapäťový výsuvný rozvádzač GCS má zjednodušenú štruktúru, dobrú kompatibilitu komponentov a je o 20 % - 35 % lacnejší ako MNS, vďaka čomu je vhodný pre projekty, ktoré sú citlivé na rozpočet. Ak máte záujem vybrať si tento produkt a začať s prípravou projektového plánu, neváhajte kontaktovať spoločnosť Shangming, spoľahlivého dodávateľa z Yueqing, Wenzhou, Čína.

Vlastnosti produktu

Nízkonapäťový výsuvný rozvádzač GCS kombinuje vysokú spoľahlivosť MNS s jednoduchou obsluhou GGD, vďaka čomu je ideálny pre nízkonapäťové rozvodné systémy s mnohými obvodmi, častou údržbou a zameraním na kontrolu celkových nákladov.

1. Modulárna výsuvná štruktúra

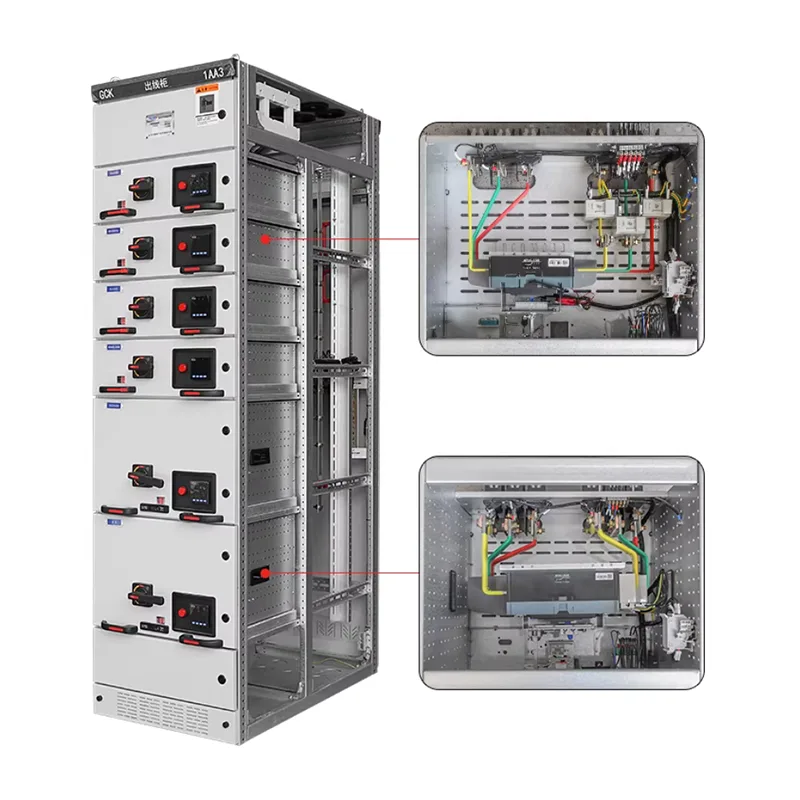

Funkčné jednotky GCS majú štandardný zásuvkový dizajn, ktorý umožňuje rýchle vkladanie a vyberanie. V prípade poruchy alebo údržby jedného okruhu môže byť jednotka nezávisle stiahnutá bez ovplyvnenia prevádzky iných okruhov, čím sa skráti čas výpadku prúdu a náklady na údržbu.

Modulárny dizajn rozvádzača ponúka veľkú všestrannosť, čo uľahčuje budúce rozšírenie alebo výmenu.

2. Vysoká úroveň bezpečnosti

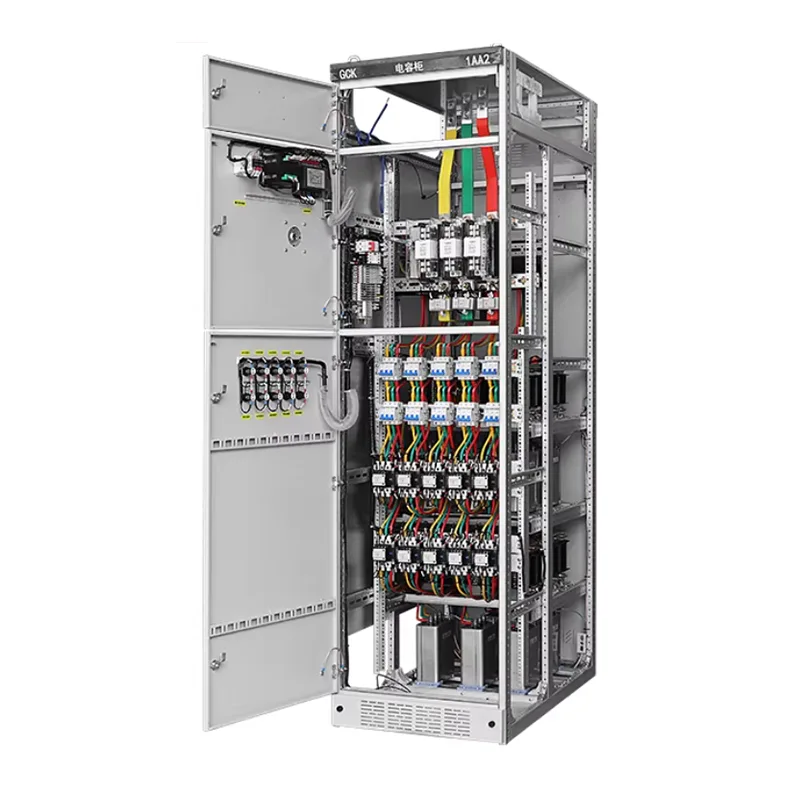

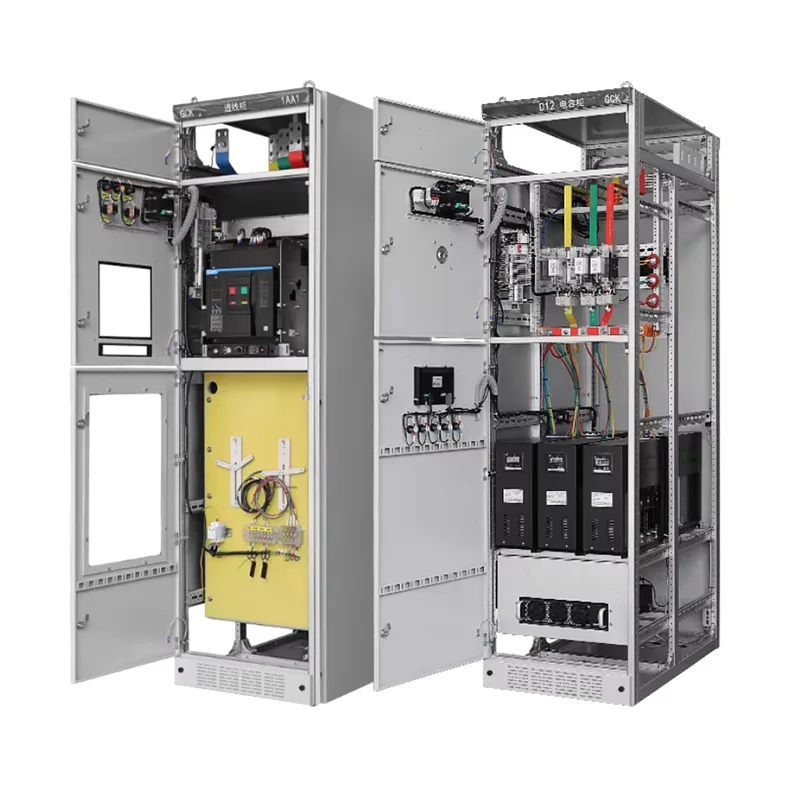

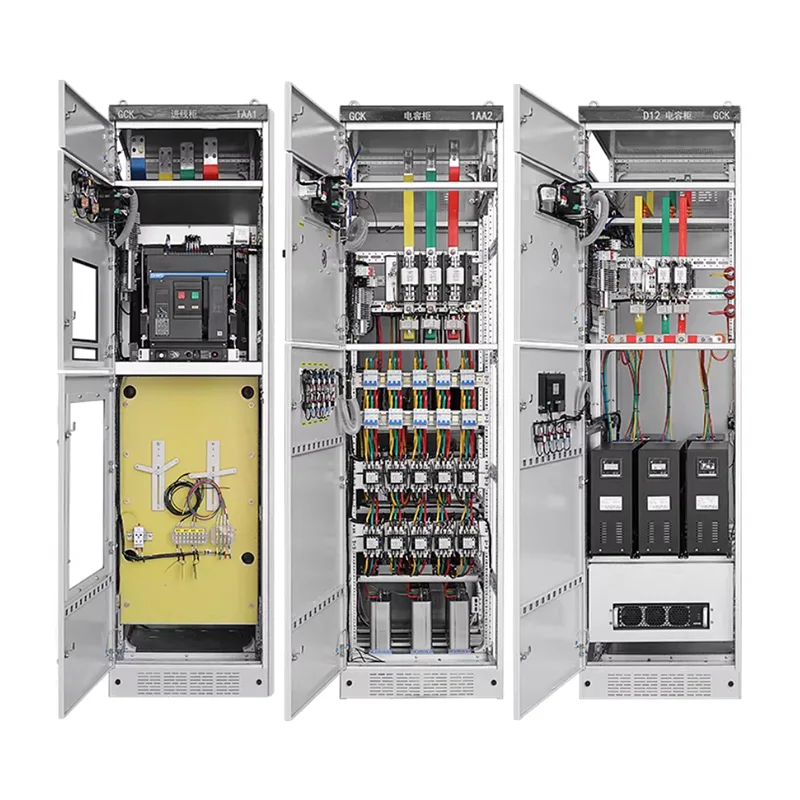

Skriňa GCS je vnútorne rozdelená na: priehradku prípojníc, priehradku funkčnej jednotky a káblovú priehradku. Tieto funkčné oblasti sú účinne izolované, aby sa zabránilo šíreniu porúch.

Podporujeme možnosti pre vyššie úrovne ochrany, ktoré je možné prispôsobiť na základe skutočných prevádzkových podmienok.

Bezpečnostné prvky zvyšujú prevádzkovú bezpečnosť a stabilitu a spĺňajú energetické požiadavky priemyselných a verejných stavebných projektov.

3. Pohodlná údržba a prevádzka

Zásuvková jednotka má testovaciu, pracovnú a odpojenú polohu, čo umožňuje kontrolu a výmenu aj pri vypnutom alebo čiastočne pod napätí. Zapojenie a prevádzkový priestor sú racionálne navrhnuté, vďaka čomu sú užívateľsky prívetivé pre personál údržby a vhodné pre systémy vyžadujúce častú údržbu, ako sú scenáre MCC.

4. Široká použiteľnosť

Skriňa GCS môže byť použitá ako rozvodná skriňa, napájacia skriňa, riadiace centrum motora (MCC) atď., Podporuje rôzne kombinácie elektrických komponentov a prispôsobuje sa rôznym požiadavkám na kapacitu a množstvo obvodu. Jeden systém môže pokryť potreby viacerých aplikácií.

5. Vysoká nákladová efektívnosť

V porovnaní s výsuvnými skriňami MNS má GCS jednoduchšiu štruktúru a lepšie kontrolovateľné náklady.

V porovnaní s pevnými rozvádzačmi ponúka významné výhody v oblasti bezpečnosti a udržiavateľnosti, vďaka čomu je obzvlášť vhodný pre stredné až veľké projekty alebo projekty citlivé na rozpočet, pričom dosahuje rovnováhu medzi výkonom a nákladmi.

Ako udržiavať nízkonapäťový výsuvný spínací prístroj GCS?

Správna údržba je kľúčová pre predĺženie životnosti, zabránenie poruchám a zabezpečenie nepretržitého napájania. Shangming poskytuje komplexnú dokumentáciu a ponúka niekoľko návrhov.

I. Denná kontrola

1. Kontrola indikátora prevádzky: Indikátory panela zásuvky by nemali abnormálne blikať; prúd ampérmetra by mal byť vyvážený.

2. Kontrola nárastu teploty: Použite ručný infračervený teplomer na meranie nárastu teploty konektora hlavnej prípojnice, primárnych konektorov zásuvky a vstupných/výstupných svoriek ističa. ≤40K (≤80℃ pri teplote okolia +40℃).

3. Abnormálna kontrola zápachu/zvuku: Skontrolujte, či nie je cítiť zápach spálenia, zvuky výboja alebo bzučanie.

4. Kontrola tesnenia dvierok a čistenie: Sú tesnenia dvierok staré? Dochádza k nahromadeniu vnútorného prachu?

5. Kontrola polohy zásuvky: Sú všetky zásuvky v zapojených pozíciách? Sú voľné?

II. Pravidelná údržba

Krok 1: Príprava na vypnutie. Skontrolujte, či je odpojené napájacie napájanie a otestujte napätie.

Krok 2: Presuňte zásuvku vyžadujúcu údržbu do otvorenej polohy a úplne ju vytiahnite. Upozorňujeme, že primárne zástrčky sa automaticky odpoja; sekundárne zástrčky je možné odstrániť ručne.

Krok 3: Údržba zásuvkovej jednotky. Rôzne komponenty vyžadujú rôzne postupy údržby vrátane čistenia a testovania.

Krok 4: Vnútorná údržba skrine

Hlavná prípojnica: Skontrolujte uvoľnené skrutky.

Prípojnica vertikálnej vetvy: Vyčistite nahromadený prach a skontrolujte, či nie sú poškodené izolačné plášte.

Priestor na káble: Usporiadajte káble a skontrolujte, či sa konce káblov neprehrievajú alebo či nie sú zafarbené.

Systém uzemnenia: Odmerajte odpor uzemnenia medzi prípojnicou PE a skriňou (mal by byť ≤0,1Ω).

Krok 5: Funkčný test

Zatlačte zásuvku späť do polohy pripojenia. Po zapnutí otestujte ovládací obvod v testovacej polohe. Spustite test bez zaťaženia na 10 minút, aby ste potvrdili, že neexistujú žiadne abnormality.

Kľúčové preventívne opatrenia pri údržbe

1. Nikdy nepripájajte ani neodpájajte primárne moduly, keď sú zapnuté.

Primárne moduly vedú vysoký prúd v hlavnom obvode a musia byť prevádzkované iba vtedy, keď je zásuvka v otvorenej polohe a systém je vypnutý.

V opačnom prípade môže spôsobiť elektrický oblúk, ktorý môže spôsobiť zranenie osôb alebo poškodenie zariadenia.

2. Nemiešajte zásuvky rôznych veľkostí.

Zásuvky GCS sú navrhnuté v 1/2, 1, 2 a 3 veľkostiach jednotiek, s výškami presne zodpovedajúcimi pozíciám primárneho modulu.

Nesprávna inštalácia povedie k nesprávnemu nastaveniu modulu, zlému kontaktu a prehriatiu.

3. Pravidelne kontrolujte päťstupňové blokovanie.

Test: Pri zatvorenom ističi je možné zásuvku vytiahnuť? Nemalo by.

Ak blokovanie zlyhá, okamžite prestaňte používať a opravte, aby ste predišli chybnej prevádzke.

4. Zlepšite opatrenia proti kondenzácii vo vlhkom prostredí.

Ak sa váš projekt nachádza v období dažďov alebo vo vodárni, kontrolujte prevádzku ohrievača mesačne.

Pri potvrdení riešenia si môžete zvoliť inštaláciu inteligentného regulátora kondenzácie pre automatický štart-stop.

FAQ

Otázka: Ako si pri prispôsobovaní skrine rozvádzača vyberiem medzi pevným typom (GGD) alebo výsuvným typom (GCS/MNS)?

Odpoveď: GGD je vhodný, keď: Obmedzený rozpočet, jedno zaťaženie, povolená údržba pri výpadku prúdu alebo drsné prostredie; pevné vedenie je v týchto prípadoch spoľahlivejšie.

GCS/MNS je vhodný, keď: Hlavné výrobné linky zažívajú výrazné výpadky napájania, početné obvody s obmedzeným priestorom, vyžadujú rýchlu údržbu linky a uprednostňujú vysokú automatizáciu a inteligenciu.

Otázka: Ako nadmorská výška ovplyvňuje prispôsobenie rozvádzača?

Odpoveď: Vo výškach nad 1000 metrov riedky vzduch znižuje rozptyl tepla a izolačnú kapacitu.

Počas prispôsobenia nás musíte informovať, ak pri výbere požadujete zväčšené vzduchové medzery, kvalitnejšie izolátory alebo zníženie.

Otázka: Prečo je niekedy ťažké vytiahnuť alebo vložiť zásuvky nízkonapäťového výsuvného rozvádzača GCS?

A: Deformácia vodiacej koľajnice: Môže to byť spôsobené nerovnomerným základom počas inštalácie, čo spôsobuje deformáciu skrinky.

Blokovanie: Skontrolujte, či je istič úplne vo vypnutej polohe. Z bezpečnostných dôvodov mechanické blokovanie uzamkne zásuvku, keď je zapnutý istič.

Porucha mazania: Nedostatočná údržba počas dlhého obdobia môže spôsobiť stuhnutie mechanického mechanizmu. Netlačte ani neťahajte zásuvku silou; odstráňte všetky cudzie predmety a naneste primerané množstvo maziva.
