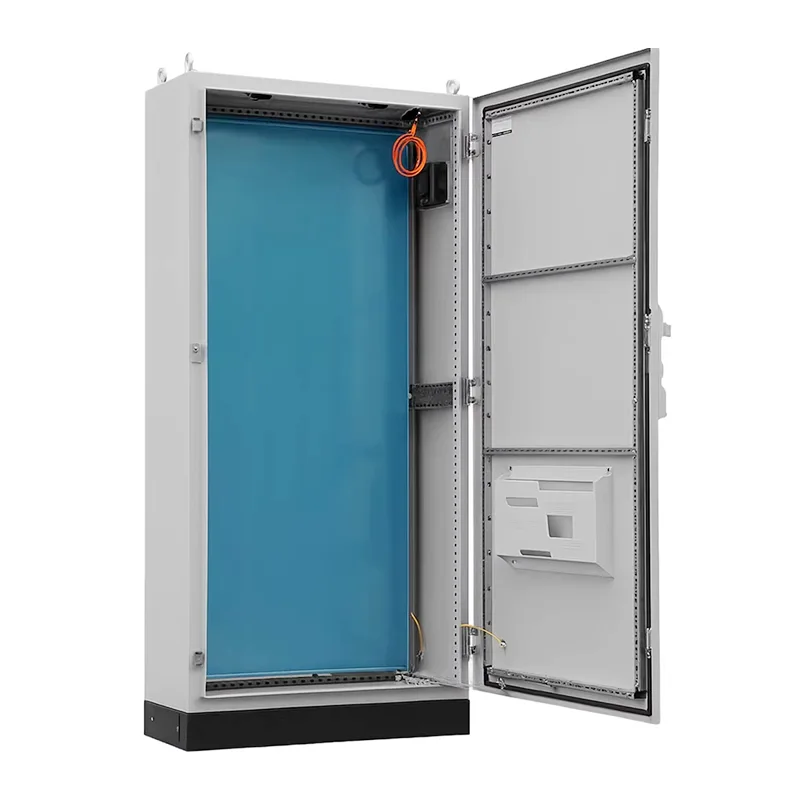

ES rozvodná skriňa s päťnásobným profilom

Shangming z Yueqing, Wenzhou, Čína, je profesionálny výrobca rozvodných skríň ES s päťnásobným profilom. Vyberáme vysokopevnostné oceľové plechy valcované za studena a spracovávame ich na tento produkt piatimi kontinuálnymi ohýbacími procesmi. Panel dverí je vysoko nad zemou, čo uľahčuje inštaláciu a údržbu. Ponúkame tiež rôzne špecifikácie a veľkosti, z ktorých si môžete vybrať, a vítame vlastné návrhy na základe vašich výkresov.

Odoslať dopyt

Popis produktu

Rozvodná skriňa ES s päťnásobným profilom je spoľahlivý produkt s vysokou pevnosťou a krytím IP55. Husto usporiadané modulárne otvory s rozstupom 25 mm na ráme zaisťujú flexibilitu a všestrannosť inštalácie. Tento produkt poskytuje čínsky výrobca Shangming. Podporujeme neštandardné prispôsobenie a môžeme ponúknuť kompletné riešenia a konkurencieschopné ceny.

Hlavné štrukturálne vlastnosti

Hlavný nosný rám ES rozvádzača energie s päťnásobným profilom prechádza piatimi presnými ohybmi a vytvára tak kostru s päťnásobným profilom. Táto konštrukcia s viacerými ohybmi nielen zvyšuje pozdĺžnu nosnosť oceľového plechu, ale vytvára aj prirodzenú štruktúru drážok, ktorá účinne zabraňuje presakovaniu kvapaliny.

Horné, spodné a bočné panely skrine sú zvyčajne zvárané ako jeden celok, čo vedie k väčšej stabilite a torznej odolnosti v porovnaní so skrutkovou montážou. Profily majú štandardné 25 mm rozstupové otvory pre štandardizovanú inštaláciu vnútorných elektrických komponentov.

Vďaka tejto štruktúre je päťnásobná skriňa ES vhodná pre potreby vysokokapacitnej viacokruhovej distribúcie energie, poskytuje dostatok vnútorného priestoru a umožňuje efektívnejšie zapojenie a údržbu.

Funkcie produktu

Shangming ES päťnásobné rozvodné skrine sú dostupné v štandardných a prispôsobených modeloch. Pre váš projekt poskytujú nielen energiu, ale ponúkajú aj pevný základ pre bezpečný, efektívny a vyvíjajúci sa elektrický systém.

1. Nosnosť konštrukcie a nosnosť

Päťnásobný profil nie je len vonkajší plášť, ale aj exoskelet celej skrinky. Proces päťnásobného ohýbania zvyšuje pozdĺžnu pevnosť profilu v tlaku, zaisťuje stabilitu aj po inštalácii ťažkých zariadení a zabraňuje krúteniu alebo usadzovaniu.

Vnútro profilu je vyplnené štandardnými otvormi. V kombinácii s nosníkmi a základnou doskou môžu byť komponenty voľne usporiadané vo vnútornom priestore, čo zlepšuje využitie.

2. Ochrana životného prostredia

V porovnaní s bežnými rozvodnicami ponúka skriňa ES lepšie tesnenie. Vďaka špeciálnej štruktúre ohýbaných hrán vytvorenej pri otvore skrine päťnásobným profilom voda steká pozdĺž záhybov von zo skrine namiesto toho, aby presakovala do tesniaceho pásu.

Skrinka v kombinácii s vysoko kvalitnými CNC-aplikovanými tesniacimi pásikmi účinne izoluje extrémne jemný vodivý prach a korozívnu vlhkosť, čím chráni izolačný výkon vnútorných elektronických komponentov.

3. Integrovaný tepelný manažment a odvod tepla

Tento produkt je riadiaca skriňa, odporúčaná spoločnosťou Shangming pre projekty, ktoré uprednostňujú ochranu komponentov pred vyhorením.

Päťnásobný rám a bočné panely podporujú inštaláciu vysokovýkonných priemyselných klimatizácií alebo výmenníkov tepla bez toho, aby spôsobovali zlyhanie tesnenia v dôsledku vibrácií. Vnútorná štruktúra skrine podporuje cirkuláciu vzduchu, čím zabraňuje efektom tepelného ostrova v hornej časti skrine alebo v oblastiach s hustými komponentmi.

4. Bezpečnostná ochrana a rozhranie človek-stroj

Medzi dverami skrine, bočnicami a korpusom skrine máme profesionálne uzemňovacie skrutky spojené žlto-zeleným dvojfarebným vodičom. Celé kovové puzdro poskytuje spoľahlivú ochranu pred úrazom elektrickým prúdom.

Ponúkame možnosti prispôsobenia; môžete si vybrať dvernú výplň s priehľadným okienkom, kombinovanú s trojbodovým zámkovým zámkom, ktorý uľahčuje kontrolu a fyzicky bráni nepovolaným osobám otvoriť skrinku.

Technické parametre

Materiál	SUS304 (modely iných materiálov sú voliteľné)
Povrchová úprava	Drôt, inštalačná verzia je pozinkovaná
Úroveň ochrany	IP55 (tlač GB4205-1993)
Štandardná konfigurácia	Predné dvierka, zadný panel, inštalačný panel, skrinka s bočným panelom, dvierka zámok, tesniaci pásik
Hrúbka oceľového plechu	Rám: Profil s piatimi záhybmi 1,5 mm Panel dverí: 2,0 mm Zadný panel: 1,5 mm Inštalačná doska: 2,5 mm

Tabuľka veľkostí a špecifikácií

Špecifikácie a rozmery			šírka								Výška								Hĺbka						Inštalácia doska
šírka	Výška	Hĺbka	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Scenáre aplikácie produktu

Tento produkt odporúčame pre projekty s náročným prostredím, ktoré vyžadujú nezávislú prevádzku jednotlivých jednotiek a vyžadujú vysokú tuhosť konštrukcie. Môžete sa na nás kedykoľvek obrátiť so svojimi požiadavkami, aby sme prediskutovali a určili konkrétne riešenie výberu.

Automatizované riadenie nezávislých mechanických zariadení

Vďaka svojej integrovanej zváranej konštrukcii je ES päťnásobná rozvodná skriňa ideálna na ovládanie veľkých zariadení s jednou jednotkou.

Typické prípady: Baliace stroje, vstrekovacie stroje, CNC obrábacie stroje, ovládacie skrine laserových rezacích strojov.

Prečo si to vybrať: Veľké, nezávislé zariadenie fungujúce ako jedna jednotka nevyžaduje paralelnú prevádzku skrine. Utesnená ochrana skrine ES zabraňuje prenikaniu olejovej hmly a kovového prachu do presného regulátora.

Čerpacie stanice a úprava vody

Rozvodná skriňa ES s päťnásobným profilom ponúka väčšie výhody vo vlhkom prostredí alebo v prostredí náchylnom na striekanie.

Typické prípady: Ovládacie skrine vonkajších vodných čerpadiel, systémy riadenia prevzdušňovania v čistiarňach odpadových vôd, čerpadlá sekundárneho napájania.

Prečo si vybrať: Mechanická hydroizolačná štruktúra tvorená päťnásobným profilom v kombinácii s lepiacimi tesniacimi pásikmi účinne odoláva dažďu a vlhkosti. Dokonca aj v dlhodobom prostredí s vysokou vlhkosťou zaisťuje integrovaná zváraná konštrukcia, že vnútorné komponenty zostanú suché.

Potravinársky a farmaceutický priemysel

Naše rozvodné skrine odporúčame pre dielne vyžadujúce časté preplachovanie alebo extrémne vysoké nároky na čistotu. Používame kvalitné, bezpečné materiály a vyrábame prísne podľa požadovaných noriem.

Typické prípady: Riadiace skrine linky na plnenie nápojov, elektrické skrine farmaceutických baliacich liniek.

Prečo si vybrať: Skriňa ES je vyrobená z nehrdzavejúcej ocele a vyznačuje sa hladkými, zaoblenými hranami a minimálnymi zvarmi, vďaka čomu je menej náchylná na hromadenie baktérií alebo prachu. Jeho povrch je odolný aj proti chemickým dezinfekčným sprejom a čisteniu vysokotlakovým vodným lúčom.

Ťažobné, cementárske a vysokovibračné prostredia

Naše produkty je možné použiť aj v ťažkých priemyselných prevádzkach zahŕňajúcich drvenie, triedenie alebo prepravu na veľké vzdialenosti. Továreň Shangming má 7-krokový proces kontroly kvality, ktorý zabezpečuje dostatočnú pevnosť produktu.

Typické prípady: Riadiace jednotky banského dopravníkového pásu, riadiace panely podávania cementárne, riadiace skrine mobilných generátorov.

Prečo si vybrať: Jednodielna zváraná konštrukcia poskytuje vynikajúcu odolnosť voči krútiacemu momentu. Počas silných vibrácií alebo zdvíhania chráni päťohybový rám drahé interné frekvenčné meniče a moduly PLC pred zlým kontaktom alebo fyzickým poškodením v dôsledku deformácie skrine.
