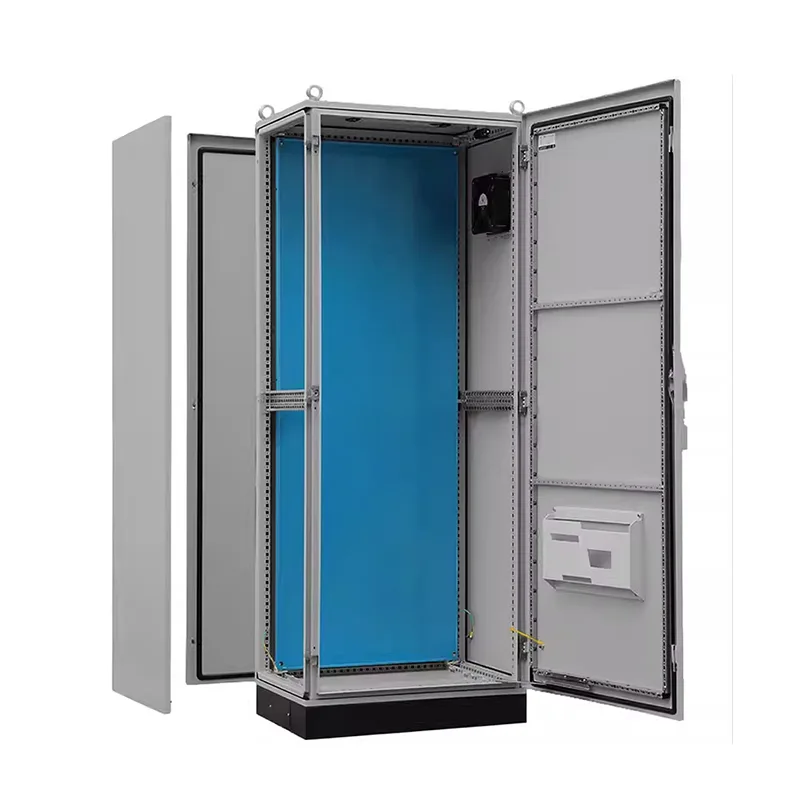

PS rozvodná skriňa s 9-násobným profilom

PS rozvodná skriňa s 9-zložkovým profilom je odnímateľná a ľahko sa pripája. Ak váš projekt vyžaduje komplexný a veľký viacskriňový systém, môžete kontaktovať spoločnosť Shangming a nechať nás stať sa vaším priamym predajným dodávateľom. Podporujeme neštandardné prispôsobenie.

Technické parametre

Špecifikácie objednávky

Výhody produktu

Rozvodná skriňa PS Nine-Fold Profile Power Distribution sa môže pochváliť vysokou pevnosťou a vysokou spoľahlivosťou a rozšírenie nevyžaduje žiadnu úpravu skrine. Ponúka životnosť presahujúcu 15 rokov. Produkty Shangming navyše ponúkajú ďalšie výhody, vďaka čomu sú vhodnou voľbou.

I. Štrukturálne výhody

Skriňový stĺp PS prechádza deviatimi presnými CNC ohybmi, ktoré tvoria viacnásobne vystuženú uzavretú časť. To zvyšuje ohybovú a torznú tuhosť o viac ako 40 % v porovnaní s päťnásobným ohybovým dizajnom, čo umožňuje podporovať vysokovýkonné ističe rámu, suché transformátory a vysokovýkonné frekvenčné meniče.

Vďaka tejto vlastnosti sú naše produkty vhodné do prostredia s vysokými vibráciami, ako je stavba lodí, baníctvo a železničná doprava, čím sa eliminuje riziko praskania pri únave zvaru.

S 3-4 montážnymi plochami (predná, zadná a vnútorná strana), všetky predvŕtané s 25 mm medzinárodnými štandardnými otvormi, podporuje DIN lišty, PLC backplane a napájacie moduly v akejkoľvek výške a na akomkoľvek povrchu, čo umožňuje flexibilné rozloženie a trojrozmernú modulárnu kabeláž.

II. Funkčné výhody

Stručne povedané, rozvodná skriňa PS integruje napájacie, riadiace a monitorovacie funkcie, pričom kombinuje hlavné prívodné vedenia a rozvody napájania, obvody riadenia motora a inteligentné jednotky, čím sa eliminuje potreba samostatnej riadiacej skrinky.

Pre budúce možnosti inteligentného rozšírenia sme vyhradili dostatok rozhraní a inštalačných pozícií, ktoré podporujú vzdialené monitorovanie a umožňujú budúce rozšírenie a paralelné prepojenie podľa potreby.

Dizajn kovového deliaceho panelu účinne potláča vplyv zdrojov rušenia, ako sú frekvenčné meniče, na riadiace signály.

III. Efektívnosť Výhody

Ako profesionálny čínsky výrobca ponúka Shangming rýchle prispôsobenie a flexibilnú odozvu. Podporujeme objednávky od jednej jednotky; neštandardné veľkosti, materiály a úrovne ochrany je možné nakonfigurovať podľa potreby. Počas špecifikácie riešenia a výrobného procesu vám poskytneme vzorky na potvrdenie, aby ste sa vyhli prepracovaniu na mieste

25 mm štandardizované rozhranie je kompatibilné s bežnými značkami ako Schneider Electric a ABB; Vstupné a výstupné otvory pre káble sú kompatibilné s medzinárodnými štandardnými priechodkami, čo zaisťuje efektívnu inštaláciu a paralelné zapojenie.

Pri skutočnej inštalácii používa skriňa PS všetky skrutkové spoje, čím sa eliminuje potreba zvárania. Montáž na mieste je rýchla, viacero skriniek je možné bez problémov spojiť a pripojenie prípojníc je pohodlné, čo skracuje dobu výstavby o 30 %.

Ako prispôsobiť distribučnú skriňu vašim potrebám?

Shangming má vlastnú továreň a môže poskytnúť PS 90% skladacie rozvodné skrine v rôznych veľkostiach. Podporujeme aj neštandardné prispôsobenie. Poskytneme vám komplexnú predpredajnú analýzu a špecifikáciu riešenia. Môžete tiež zvážiť, či je vaše riešenie vhodné pre váš projekt na základe nasledujúcich návrhov:

Krok 1: Definujte základné požiadavky

Aplikačné scenáre: Pre riadenie vodného čerpadla? Fotovoltaický zlučovač energie? Výrobná linka? Dátové centrum? Vonkajšia čerpacia stanica?

Elektrické parametre: Aké je napätie systému (220V/380V/480V)? Hlavný prichádzajúci prúd? Počet okruhov? Zahŕňa zaťaženie motora?

Ovládacie funkcie: Vyžaduje sa automatický štart/stop, diaľkové monitorovanie, BA prepojenie alebo ovládanie PLC?

Inštalačné prostredie: vnútorné/vonkajšie? Rozsah teploty/vlhkosti? Existuje korózia, prach alebo vibrácie?

Požiadavky na ochranu: Aká úroveň ochrany sa vyžaduje? Je potrebný materiál z nehrdzavejúcej ocele?

Certifikačné normy: Ktoré normy musia byť splnené?

Poznámka: Poskytnutím existujúcich nákresov, fotografií alebo podobných prípadových štúdií projektov sa zlepší naša efektívnosť komunikácie.

Krok 2: Výber správnej platformy skrinky

Rôzne základné typy skriniek vyhovujú rôznym potrebám. Ak požadujete integrované napájanie a ovládanie, odporúčame skladaciu rozvodnú skriňu PS 90%.

Iné základné potreby? Kontaktujte nás teraz!

Krok 3: Potvrdenie riešenia

Shangming poskytuje bezplatnú technickú podporu vrátane návrhu elektrickej schémy, odporúčaného rozumného rozdelenia obvodov, potvrdenia 3D štruktúry, potvrdenia vzorky a skutočnej integrácie inteligentnej funkcie pre budúce použitie a rozšírenie.

Po potvrdení vzorky zabezpečíme hromadnú výrobu. S 5+ automatizovanými výrobnými linkami naša mesačná kapacita dosahuje 3000+ jednotiek. Prispôsobené produkty môžu byť doručené do 20-30 dní a naliehavé objednávky budú zodpovedané do 72 hodín.

FAQ

Otázka: Čo je to deväťnásobný profil? V čom je lepší ako bežný profil?

Odpoveď: Deväťnásobný profil je vyrobený precíznym ohnutím jednej oceľovej dosky deväťkrát do rámu skrinky.

V porovnaní so štvornásobným alebo päťnásobným profilom poskytuje deväťnásobná konštrukcia výrazne silnejšiu ohybovú a torznú odolnosť, pričom jediná skriňa je schopná vydržať statické zaťaženie 800 kg až 1 000 kg. Profil je pokrytý montážnymi otvormi vzdialenými od seba 25 mm, čo umožňuje inštaláciu rôznych doplnkov bez vŕtania na mieste.

Otázka: Je možné skrinky PS neobmedzene kombinovať? Ako je zaručené tesnenie?

A: Áno. PS skrine je možné horizontálne kombinovať odstránením bočných panelov a použitím špecializovaných kombinovaných konektorov.

Aby sa zaistil stupeň ochrany, pri kombinovaní skríň sa musí na spojoch rámu použiť vyhradený kombinovaný tesniaci pás, aby sa zabezpečilo, že po skombinovaní zostane stupeň ochrany IP55.

Otázka: Prečo má vaša skrinka PS stupeň ochrany IP55 namiesto IP66?

Odpoveď: Pretože skrinka PS má modulárnu montážnu štruktúru, bočné aj horné panely sú odnímateľné, čo vedie k väčšiemu počtu švov.

IP55 je dostatočné na to, aby odolalo prachu a striekajúcej vode z akéhokoľvek smeru, čo je dostatočné pre 95 % priemyselných prostredí.

Ak si vaše prostredie vyžaduje časté umývanie vysokotlakovou vodou, t. j. vyžaduje krytie IP66, odporúčame zvoliť integrálne zváranú päťnásobnú skriňu ES.
