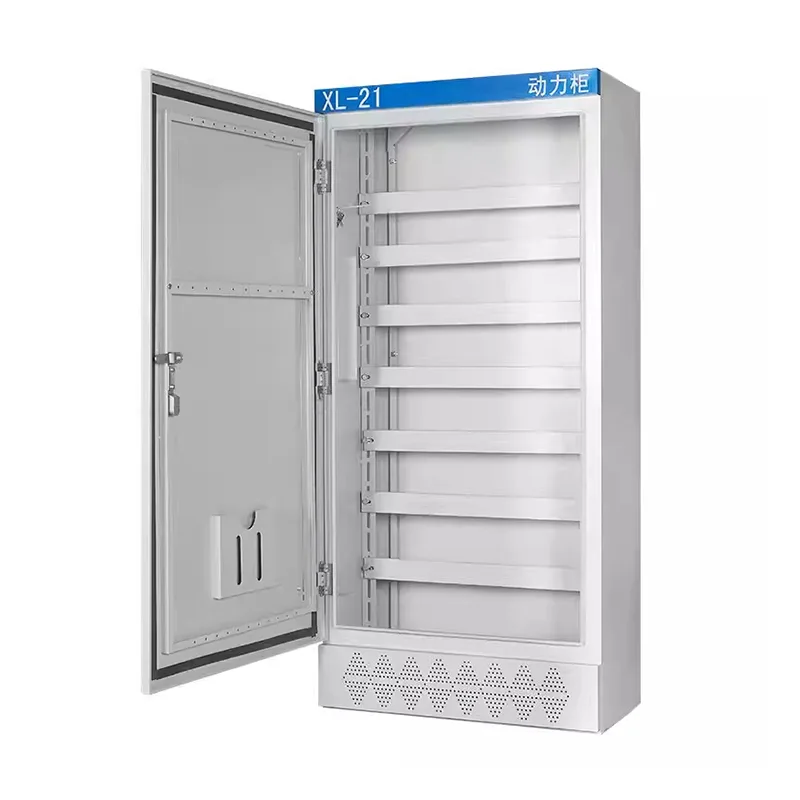

XL-21 Nízkonapäťová rozvodná skriňa

Nízkonapäťovú rozvodnú skriňu XL-21 poskytuje čínsky výrobca Shangming. Disponujeme kompletnými výrobnými kapacitami s mesačnou výrobnou kapacitou viac ako 3 000 kusov. Podporujeme vlastné výkresy, obstarávanie komponentov a výrobné testovanie. Môžete nás kedykoľvek kontaktovať a začať vyvíjať riešenie.

Štruktúra produktu

Nízkonapäťová rozvodná skriňa XL-21 sa vyznačuje plne uzavretým, pevným a vertikálne rozdeleným konštrukčným dizajnom, ktorý uprednostňuje jednoduchosť, spoľahlivosť a jednoduchú údržbu.

1. Exteriér skrine

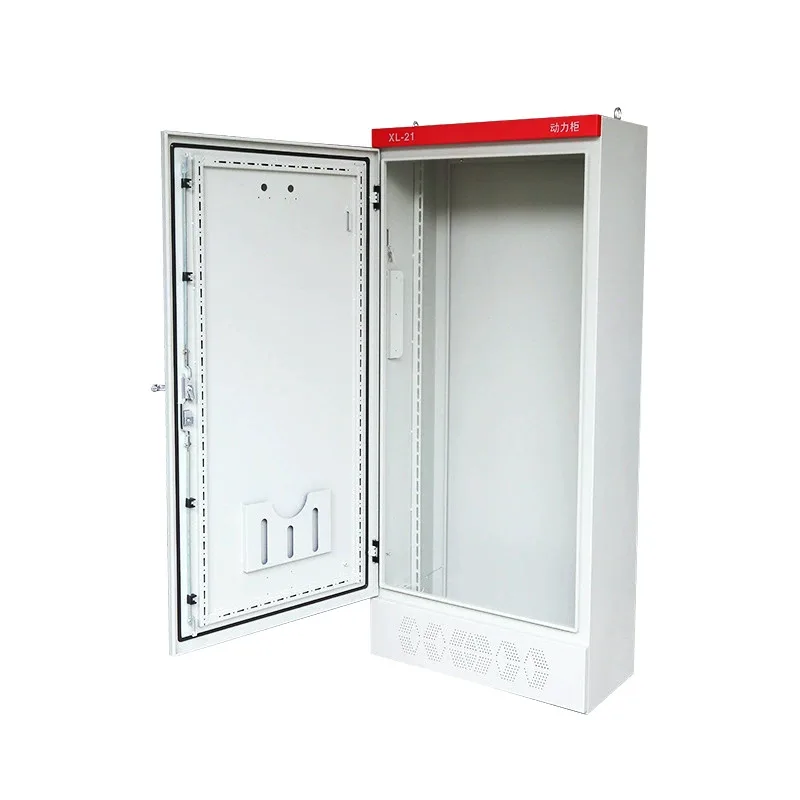

Skriňa XL-21 je skonštruovaná z oceľového plechu valcovaného za studena, ohýbaného a zváraného, ​​čo poskytuje dostatočnú tuhosť na podporu ťažkých ističov a prípojníc. Ochranné dvere sú jednootváracie prevedenie s uhlom otvorenia väčším ako 110°. Polyuretánové tesniace pásy sú namontované okolo okrajov dverí na zvýšenie odolnosti voči prachu.

Vnútorné strany majú vertikálne profily s perforáciou, ktoré uľahčujú nastavenie nosníkov a montážnych dosiek podľa rozmerov komponentov.

2. Vnútorné rozloženie

Hoci je XL-21 jediný integrovaný priestor, je rozdelený do niekoľkých funkčných oblastí:

Oblasť hornej prípojnice: Hlavná prípojnica sa nachádza v hornej časti skrine, je zabezpečená izolátormi a podporuje horizontálne alebo vertikálne predĺženie medených prípojníc.

Oblasť centrálnych komponentov: Toto je hlavná oblasť, ktorá sa používa na inštaláciu vypínačov, ističov, stýkačov, tepelných relé atď.

Spodná oblasť zapojenia: V spodnej časti je k dispozícii dostatočný priestor na vstup káblov a sú zahrnuté vyhradené neutrálne a uzemňovacie prípojnice.

3. Dizajn dna a vstupu/výstupu kábla

Spodná časť rozvodnej skrine obsahuje veľký odnímateľný panel, ktorý je možné prispôsobiť otvormi podľa počtu káblov a možno ho použiť s plášťom káblov.

50-100 mm vysoká kanálová oceľová základňa môže byť namontovaná na zvýšenie výšky skrine od zeme, poskytuje ochranu proti vlhkosti a uľahčuje manipuláciu s vysokozdvižným vozíkom.

Výhody produktu

1. Široká aplikácia

Nízkonapäťová rozvodná skriňa XL-21 má klasickú štruktúru nízkonapäťovej rozvodnej skrine. Jeho vyspelá technológia a vysoká štandardizácia ho urobili široko používaným v továrňach, stavebných projektoch a komunálnych projektoch, pričom jeho spoľahlivosť bola preukázaná počas dlhého obdobia.

2. Vhodné pre distribúciu záťaže

Ako profesionálny výrobca Shangming navrhuje napájacie systémy pre motory, čerpadlá, ventilátory a iné energetické zariadenia. Výrobky majú vynikajúcu prúdovú zaťažiteľnosť, môžu pracovať nepretržite a spĺňajú požiadavky aplikácií s vysokým zaťažením.

3. Robustný a odolný

K dispozícii je niekoľko materiálov vrátane uhlíkovej ocele, pozinkovanej ocele a nehrdzavejúcej ocele. Bez ohľadu na použitý materiál zaisťuje konštrukčné prevedenie skrine dostatočnú pevnosť a odolnosť proti nárazu, vďaka čomu je vhodná na dlhodobé používanie v priemyselnom prostredí.

4. Pohodlná údržba

Vnútorné elektrické komponenty napájacej skrine sú usporiadané systematicky s prehľadnými obvodmi. Má jedny pravé dvierka s ovládacou rukoväťou nožového spínača umiestnenú v pravom hornom stĺpe v prednej časti skrinky. Meracie prístroje a napájacie zdroje signálu sú namontované na dvierkach a poskytujú kompletnú expozíciu pri otvorených dvierkach pre jednoduchú kontrolu a údržbu.

5. Silná kompatibilita

Naša nízkonapäťová rozvodná skriňa XL-21 môže byť flexibilne konfigurovaná s bežnými elektrickými komponentmi, ako sú ističe, stýkače a tepelné relé, ktoré sa prispôsobujú rôznym riadiacim a ochranným schémam, aby vyhovovali potrebám rôznych projektov.

6. Cenová výhoda

V porovnaní so zložitými konštrukciami, ako sú zásuvkové skrine, má rozvádzač XL-21 jednoduchú konštrukciu a kontrolovateľné výrobné náklady, vďaka čomu je ideálny pre projekty s vysokými požiadavkami na hospodárnosť a stabilitu.

Aké sú požiadavky na prostredie inštalácie pre rozvádzač XL-21?

Táto nízkonapäťová rozvodná skriňa XL-21 sa používa hlavne v trojfázových trojvodičových a trojfázových štvorvodičových napájacích systémoch s frekvenciou striedavého prúdu 50 Hz a napätím pod 500 V na distribúciu energie a osvetlenia. Pred spustením projektu alebo skutočnej inštalácie môžete určiť prostredie inštalácie. Ako výrobca ponúkame nasledujúce návrhy:

1. Teplota okolia

Normálna prevádzková teplota: -5 ℃ až +40 ℃;

Priemerná teplota za 24 hodín: nepresahujúca +35 ℃;

Teplota skladovania a prepravy: -25 ℃ až +55 ℃ (krátkodobo);

Poznámka: Ak je inštalovaný v prostredí s vysokou teplotou, vyžaduje sa vylepšené vetranie alebo zníženie výkonu.

2. Nadmorská výška

Nadmorská výška inštalácie musí byť menšia alebo rovná 2000 metrom.

Nad 2000 metrov sa vyžaduje zníženie výkonu podľa noriem.

3. Relatívna vlhkosť

Pri teplote okolia +40 °C musí byť relatívna vlhkosť vzduchu ≤ 50 %.

Pri nižších teplotách je prípustná vyššia vlhkosť.

4. Miesto inštalácie

Napájacia skriňa XL-21 je určená len na vnútornú inštaláciu.

Je zakázané inštalovať v: netienených vonkajších priestoroch, nebezpečných miestach s výbušnými plynmi alebo prachom, vo vysoko korozívnom prostredí alebo v priestoroch so silným prachom alebo vodivým prachom.

5. Mechanické a vibračné podmienky

Inštalačné prostredie musí byť bez silných vibrácií alebo nárazov. Frekvencia vibrácií ≤ 10 Hz, zrýchlenie ≤ 0,5g. Inštalačný základ by mal byť stabilný, aby sa zabránilo zdieľaniu rovnakej platformy s veľkými motormi alebo lisovacím zariadením.

Po inštalácii musí byť skriňa v zásade vertikálna, s vertikálnym sklonom ≤ 5°, inak to ovplyvní životnosť ovládacieho mechanizmu.

6. Priestor pre vetranie a odvod tepla

Prístup k údržbe by mal byť zabezpečený v prednej a zadnej časti skrinky. Predná pracovná plocha by mala byť ≥ 0,8 m, odporúča sa 1,0 m. Ak je potrebná údržba zadnej časti, je potrebná vzdialenosť ≥ 0,8 m. Horná časť skrinky by mala byť aspoň 0,5 m od stropu. Keď je viacero skriniek usporiadaných vedľa seba, nie je medzi nimi potrebná žiadna medzera; môžu byť priamo zostavené. Na oboch koncoch celého radu však treba ponechať vetrací priestor.

7. Požiarna prevencia a bezpečnostné požiadavky

Oblasť inštalácie by mala byť nehorľavá konštrukcia. Horľavé a výbušné materiály sa nesmú skladovať vo vzdialenosti menšej ako 1 meter od miesta inštalácie.

Zem by mala byť rovná a suchá. Odporúča sa postaviť betónový základ 100–200 mm nad zemou, aby sa zabránilo vniknutiu vody.

8. Elektromagnetické prostredie

Miesto inštalácie by malo byť ďaleko od vysokovýkonných frekvenčných meničov a vysokofrekvenčných zariadení, aby sa zabránilo rušeniu sekundárnych riadiacich obvodov. V prípade silného elektromagnetického rušenia sa odporúča použiť tienené káble pre ovládacie vedenia a viesť ich v samostatnom káblovom žľabe.
