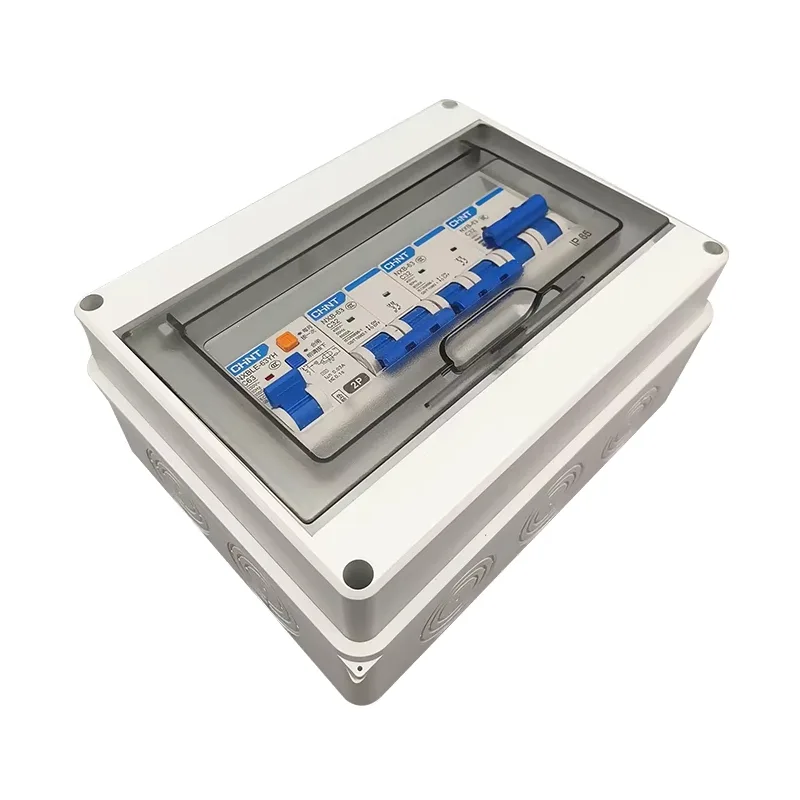

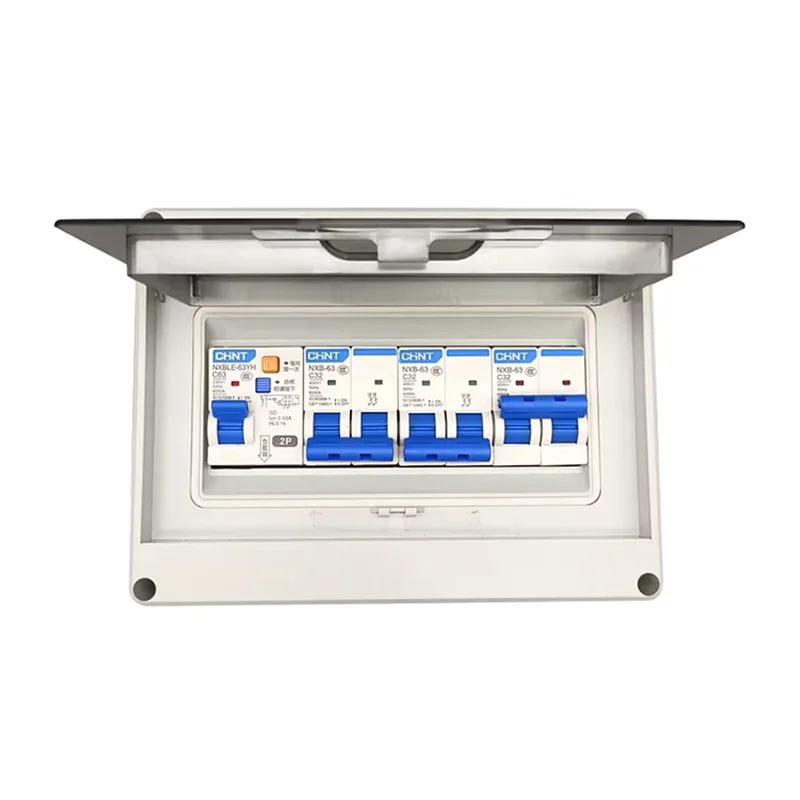

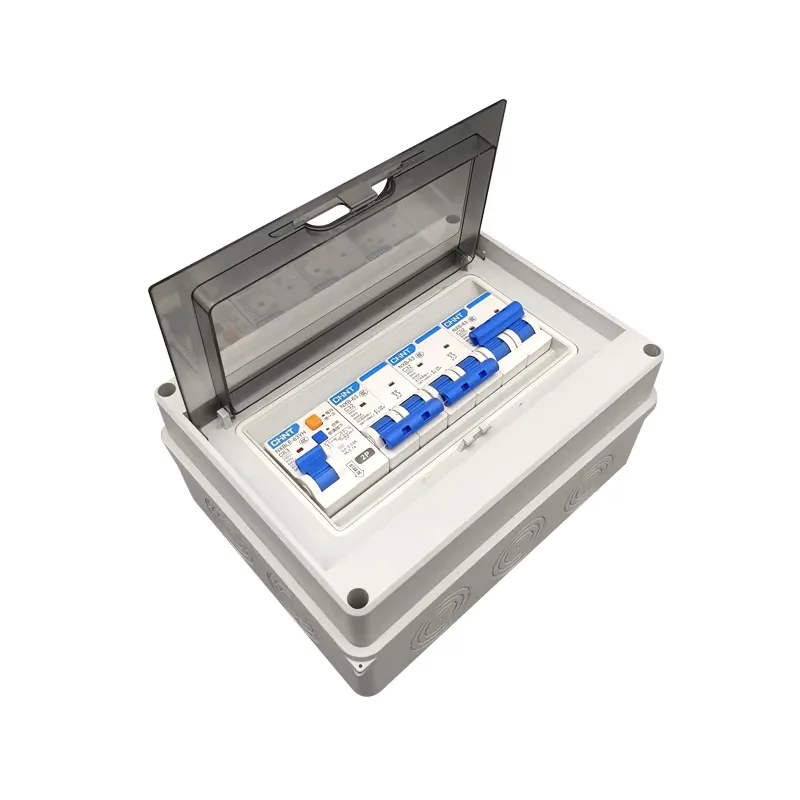

Rozvodná skriňa vzduchového ističa

Výberom čínskej spoločnosti Shangming ako dodávateľa rozvodnej skrine vzduchového ističa získate prístup k technickej podpore a konkurenčným cenám. Tento rozvodný box podporuje inteligentné monitorovanie a diaľkové ovládanie.

Hlavné funkcie

Hlavné ovládanie napájania: Ako hlavný vstupný spínač pre nízkonapäťový systém je rozvodná skriňa vzduchového ističa zodpovedná za ovládanie hlavného vypínača pre celú budovu alebo výrobnú linku, pričom riadi stav zapnutia/vypnutia celého systému rozvodu energie.

Viacnásobné ochrany: Zariadenie poskytuje precíznu trojstupňovú ochranu: preťaženie s dlhým oneskorením, skratové oneskorenie pri skrate, okamžité skratové oneskorenie a ochranu pred zemným spojením.

Monitorovanie výkonu: Vzduchový istič môže integrovať inteligentný ovládač na zobrazenie údajov v reálnom čase, ako je napätie, prúd, frekvencia a účinník.

Hierarchické blokovanie: Rozvodná skriňa vzduchového ističa môže byť logicky prepojená s predradenými transformátormi alebo rozvádzacími rozvádzačmi, aby sa zabránilo kaskádovému vypínaniu, ktoré by spôsobilo rozsiahle výpadky prúdu, chránia káble, zariadenia a bezpečnosť personálu.

Porovnanie produktov: Rozvodná skriňa vzduchového ističa a štandardná rozvodná skriňa

Ako si vybrať správne špecifikácie rozvodnej skrine vzduchového ističa?

Správny výber zlepší následnú inštaláciu, údržbu, výkon a životnosť. Shangming ako výrobca rozvodných skríň vzduchových ističov poskytuje poradenstvo na základe štandardného výberového procesu: Aplikácia → Napätie → Prúd → Skratová kapacita → Konštrukčná forma → Špecifikácie skrine → Schéma výstupnej linky → Inteligentná konfigurácia → Overenie prostredia.

I. Objasnite žiadosť

Pred výberom špecifikácií najprv určite funkciu rozvodnej skrine vzduchového ističa vo vašom systéme.

Nízkonapäťová rozvodná skriňa hlavného prívodu: Slúži ako hlavný vypínač pre celý nízkonapäťový systém, zodpovedajúci maximálnemu zaťaženiu a maximálnemu skratovému prúdu.

Rozvodná skriňa zbernice: Používa sa na spojenie medzi dvoma sekciami prípojníc; kľúčovými faktormi sú kapacita a prevádzková frekvencia.

Dôležitý rozvádzač záťaže: Napája kritické zariadenia vyžadujúce vysokú spoľahlivosť a selektívnu ochranu.

Rôzne aplikácie vyžadujú výrazne odlišné špecifikácie; toto je prvý krok.

II. Určite menovité napätie a typ systému

Bežné menovité napätia: AC 380V / 400V / 690V, musia byť v súlade so systémom napájania na mieste.

Typ systému: Trojfázový trojvodičový / Trojfázový štvorvodičový. Potvrďte, či je potrebné nulové (N) vedenie a ochranné uzemnenie (PE).

Nesprávne napätie a typ systému spôsobia, že zariadenie bude priamo nepoužiteľné.

III. Vypočítajte a vyberte menovitý prúd

Vypočítajte skutočný zaťažovací prúd a zhrňte návrhový prúd všetkých nadväzujúcich obvodov na základe maximálnych súčasných prevádzkových podmienok.

Pri výbere odporúčame rezervovať si primeranú maržu, vo všeobecnosti 10 % – 30 % na budúce rozšírenie.

Bežný menovitý prúd ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

V zásade by mal byť dlhodobý prevádzkový prúd ≤ 80 % – 90 % menovitého prúdu ACB.

IV. Kontrola schopnosti vypínania skratu

Mnoho zákazníkov tento bod pri výbere ističov prehliada, no je to zásadné. Nedostatočná vypínacia schopnosť môže spôsobiť vážne bezpečnostné riziká.

Je potrebné určiť skratový prúd v mieste inštalácie vypočítaný z kapacity transformátora, impedancie a dĺžky kábla.

Vyberte zodpovedajúcu vypínaciu schopnosť: Icu / Ics ≥ maximálny skratový prúd systému.

Bežné hodnotenia: 50kA, 65kA, 80kA, 100kA.

V. Výber štruktúry ističa

Pevné ACB: Nízke náklady, údržba vyžaduje výpadok prúdu.

ACB zásuvkového typu: Pohodlná údržba, podporuje neprerušovanú údržbu, častejšie sa používa v priemyselných projektoch.

VI. Určenie špecifikácií a štruktúry rozvodnej skrine

Rozmery skrine závisia od špecifikácií ACB, kapacity prípojníc a počtu odchádzajúcich obvodov. Hlavné typy sú nástenné a stojace.

Krytie: Vnútorné: IP30 / IP40; Vonkajšie: IP54 / IP65.

VII. Výber konfigurácie prípojnice a výstupnej linky

Špecifikácie prípojníc by sa mali vyberať na základe menovitého prúdu a prierezu medenej prípojnice, berúc do úvahy nárast teploty a dlhodobú prevádzku.

Typy obvodov výstupného vedenia: výstupné vedenie MCCB, výstupné vedenie MCB, priame káblové výstupné vedenie.

Je potrebný záložný okruh? Ak áno, vyhraďte si priestor na budúce rozšírenie kapacity.

VIII. Inteligentné funkcie a konfigurácia príslušenstva

Medzi voliteľné funkcie patrí: monitorovanie prúdu, napätia a energie; komunikačné rozhranie; diaľkové otváranie a zatváranie; alarm poruchy a spätná väzba stavu.

Inteligentný typ sa odporúča pre projekty tovární, dátových centier a verejných budov.

IX. Overenie stavu prostredia a používania

Potvrďte prosím nasledujúce environmentálne faktory:

Teplota okolia (pri vysokých teplotách sa vyžaduje zníženie výkonu)

Nadmorská výška inštalácie

Prítomnosť prachu, vlhkosti alebo korozívnych plynov

Vyžaduje sa seizmický návrh?
