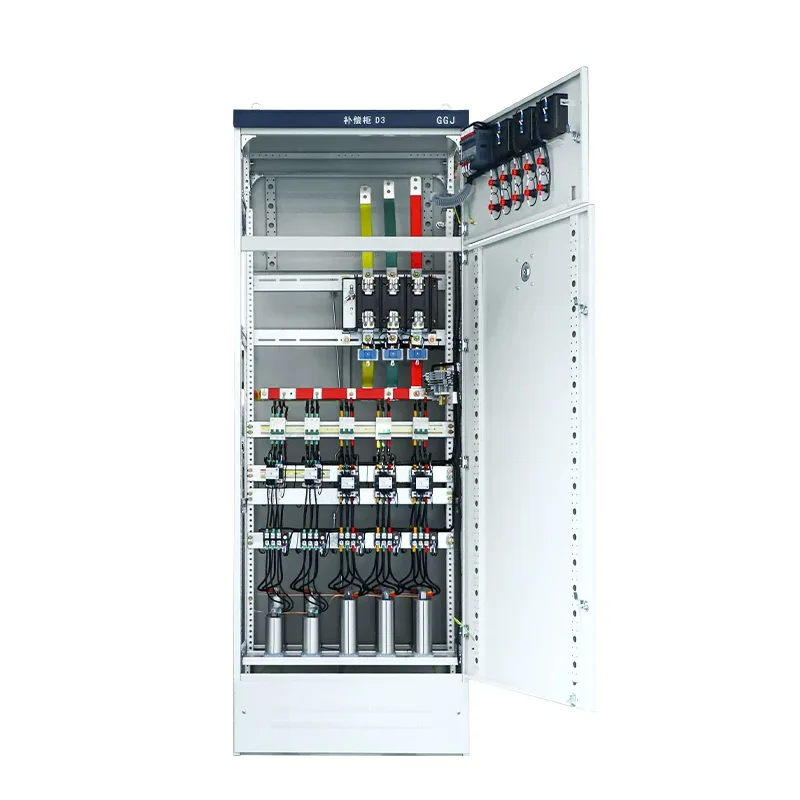

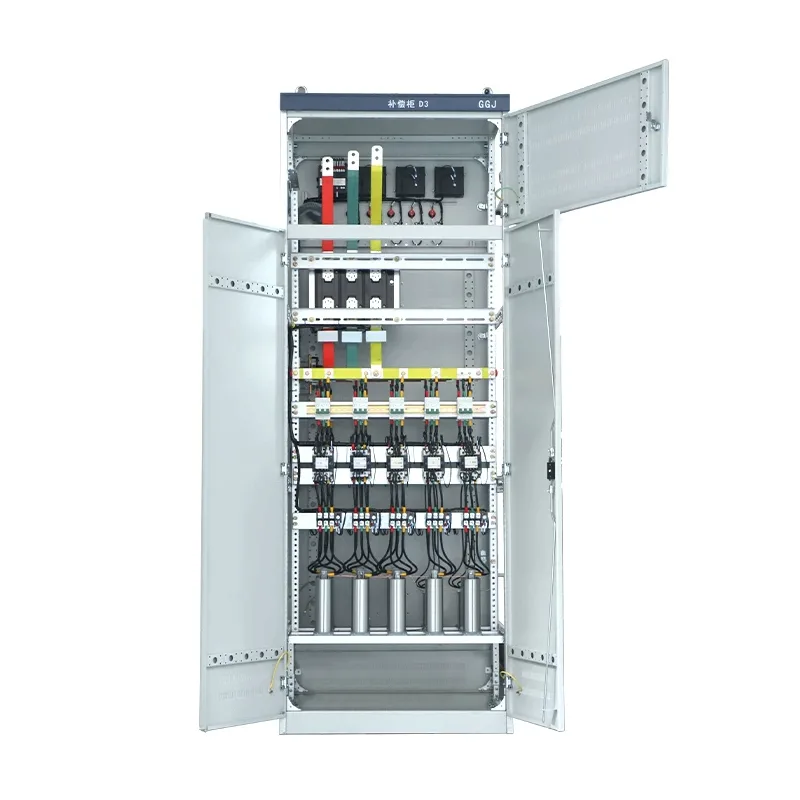

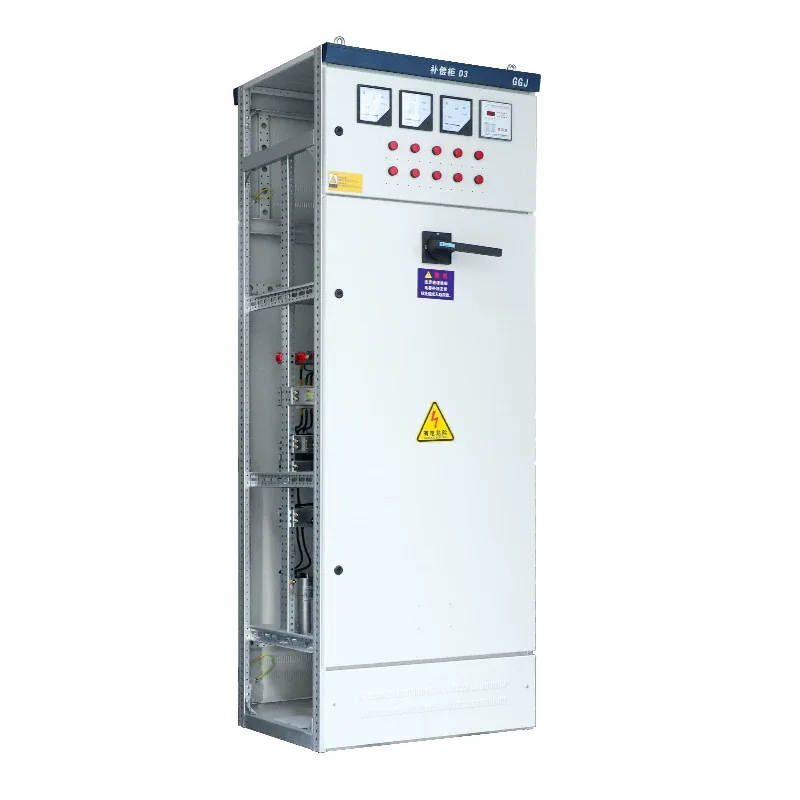

Nízkonapäťová skriňa na kompenzáciu jalového výkonu GGJ

Nízkonapäťová skriňa na kompenzáciu jalového výkonu GGJ je jedným z bežných modelov, ktoré môže spoločnosť Shangming poskytnúť. Ako továreň ponúkame produkt priamo vám za konkurencieschopnú cenu. Tento produkt môže zlepšiť účinník, ušetriť energiu a znížiť spotrebu a zlepšiť kvalitu prevádzky elektrickej siete.

Základný pracovný princíp

Hlavnou úlohou nízkonapäťovej skrinky na kompenzáciu jalového výkonu GGJ je použiť vedúci prúd generovaný kondenzátormi na kompenzáciu oneskoreného prúdu generovaného indukčnými záťažami so špecifickou logikou a krokmi.

1. Monitorovanie v reálnom čase: Inteligentný regulátor vzorkuje systémové napätie, prúd a účinník (cosφ);

2. Posúdenie dopytu: Keď cosφ < nastavená hodnota (zvyčajne 0,92–0,95), začne sa kompenzácia;

3. Automatické prepínanie: Kondenzátorové banky sa zapínajú podľa prednastavených stratégií (cyklické/kódované/fuzzy riadenie);

4. Zero-Crossing Switching (voliteľné): Tyristorové spínače (TSC) sa používajú na dosiahnutie nulového spínacieho prúdu, čím sa predlžuje životnosť kondenzátora.

Prečo sú potrebné kompenzačné skrine GGJ?

Väčšina priemyselných záťaží, ako sú motory, transformátory a zváracie stroje, sú indukčné záťaže. Tieto zariadenia spotrebúvajú nielen aktívny výkon, ale aj značné množstvo jalového výkonu na vytvorenie magnetického poľa.

Bez kompenzácie sa účinník zníži (pod 0,9), čo vedie k veľkým výkyvom napätia v elektrickej sieti, plytvaniu kapacitou transformátora a dokonca k pokutám od elektrárenskej spoločnosti.

Po inštalácii nízkonapäťovej skrine na kompenzáciu jalového výkonu GGJ sa pripojením kondenzátorov vytvorí jalový prúd požadovaný indukčnou záťažou, čím sa zlepší účinník hlavného vedenia (zvyčajne nastavený medzi 0,92 a 0,98).

Základné komponenty

Nízkonapäťová kompenzačná skriňa jalového výkonu GGJ od spoločnosti Shangming nie je jednoduchým rozvádzačom. Presne integruje nasledujúce komponenty, čím zabezpečuje spoľahlivú kvalitu a stabilný výkon prostredníctvom našich prísnych procesov a testovacích postupov.

● Automatický regulátor jalového výkonu: Zodpovedá za monitorovanie účinníka elektrickej siete v reálnom čase. Keď klesne pod nastavenú hodnotu, automaticky vydá príkaz na pripojenie kondenzátorov.

● Nízkonapäťový samoopravný kondenzátor: Hlavný komponent na uchovávanie energie, ktorý poskytuje pokročilý jalový prúd.

● Spínacie spínače: Zahŕňa vyhradené kondenzátorové stýkače a kompozitné spínače. Prvý z nich je mechanický spínač so zariadeniami na potlačenie nábehového prúdu, zatiaľ čo druhý dosahuje spínanie cez nulu, eliminuje iskry a nábehový prúd, vhodný pre časté spínacie aplikácie.

● Sériová tlmivka: Používa sa na potlačenie harmonických a obmedzenie nárazového prúdu počas spínania kondenzátora, čím sa kondenzátory chránia pred vyhorením.

● Poistka: Poskytuje ochranu proti skratu.

Hlavné výhody

1. Úspora energie a zníženie nákladov: Nízkonapäťová skriňa na kompenzáciu jalového výkonu GGJ zlepšuje účinník, čím sa vyhýba sankciám z poplatkov za úpravu výkonu. Toto je bežný problém, s ktorým sa stretávame pri práci s domácimi čínskymi klientmi a je to dizajn, ktorý vyhovuje ich potrebám. Znižuje stratový prúd a medené straty (I²R), čím šetrí 5 % – 15 % na účtoch za elektrinu.

2. Vylepšená kvalita napájania: Kompenzačná skriňa stabilizuje napätie zbernice, zabraňuje poklesu napätia spôsobeným štartovaním a vypínaním motora, uvoľňuje kapacitu transformátora a oneskoruje investície do rozšírenia kapacity.

3. Automatizovaná prevádzka: Používame pokročilý dizajn, ktorý zabezpečuje stabilný výkon. Zariadenie sa môže automaticky zapínať a vypínať 24/7 bez manuálneho zásahu. Dokáže samostatne diagnostikovať bežné poruchy, ako je porucha kondenzátora a alarmy nadmernej teploty. Technická podpora je kedykoľvek k dispozícii od spoločnosti Shangming.

4. Vysoká bezpečnosť: Kondenzátory používajú technológiu suchého samoliečenia, ktorá automaticky izoluje chyby a zabraňuje výbuchom. Reaktor potláča rezonanciu, čím bráni tomu, aby sa kompenzácia stala katastrofou.

Porovnanie GGJ s inými metódami kompenzácie

GGJ je kráľom nákladovej efektívnosti a poskytuje najhospodárnejšiu kompenzáciu jalového výkonu v harmonicky riadených systémoch ustáleného stavu.
