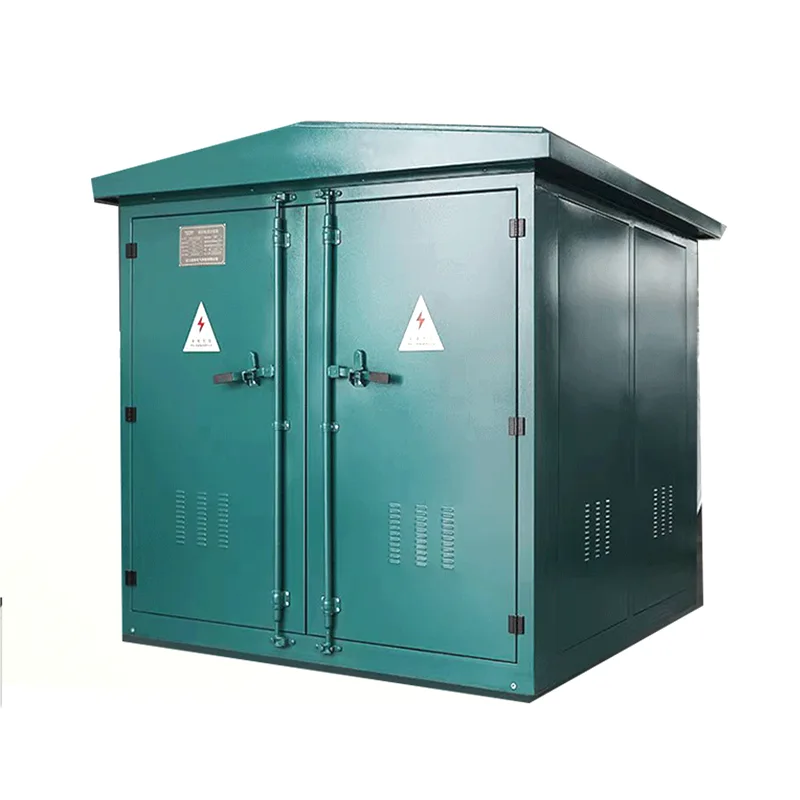

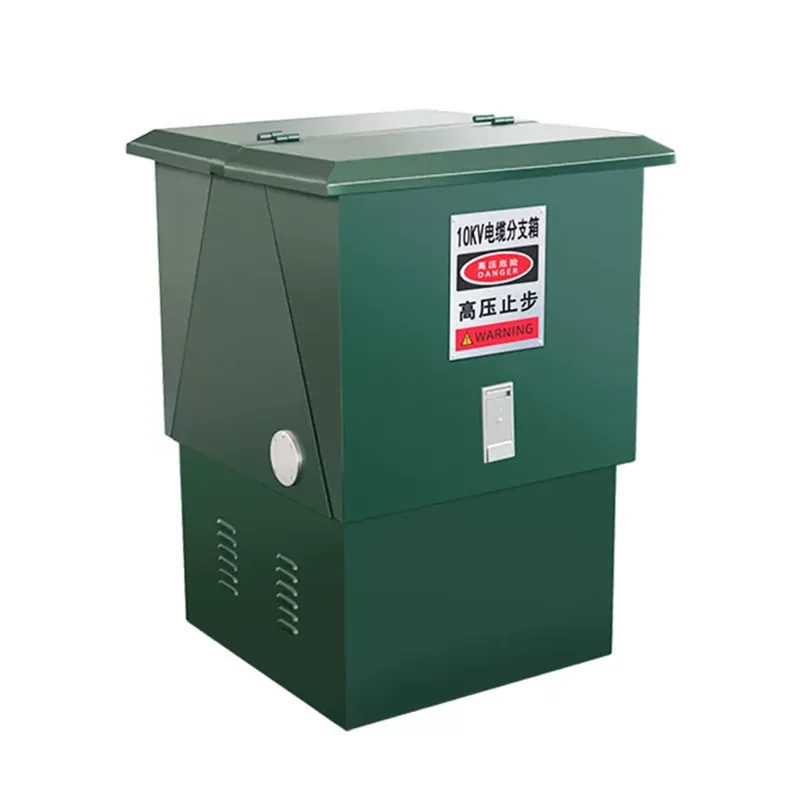

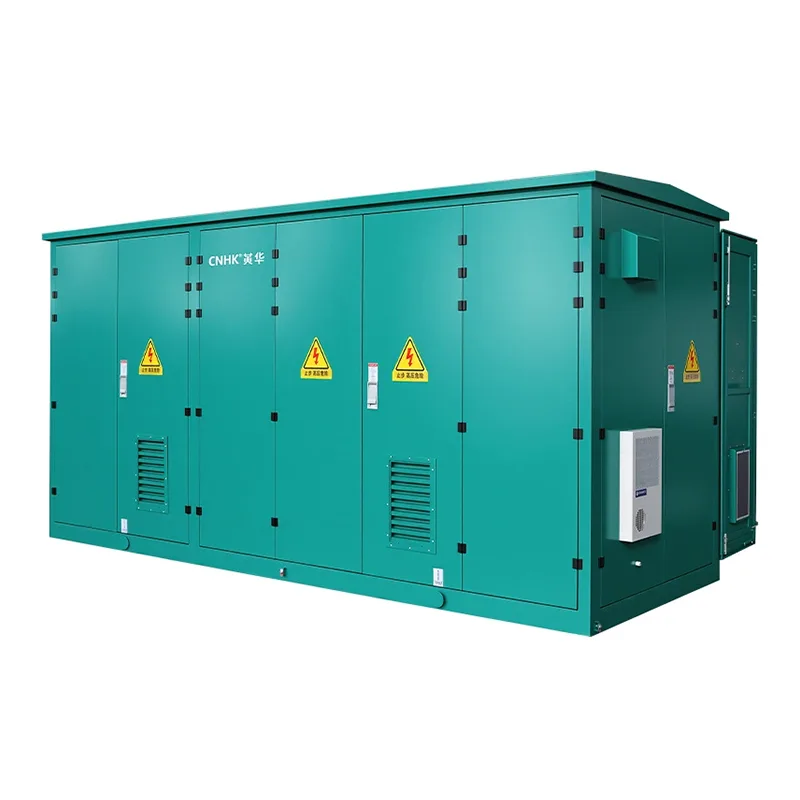

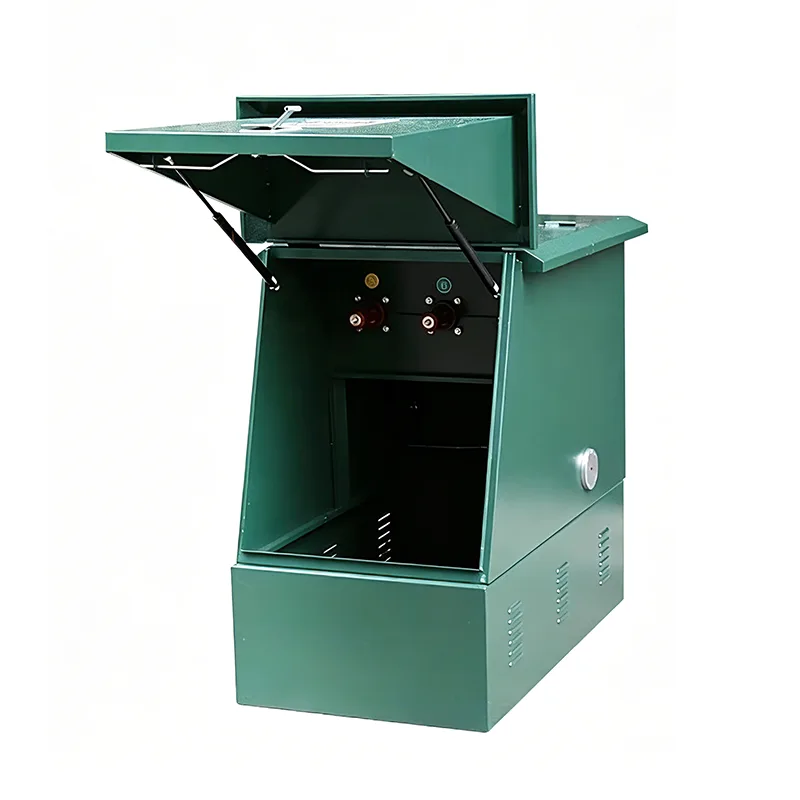

Vysokonapäťová káblová odbočná skrinka

Vysokonapäťové káblové odbočovacie skrine sa používajú v distribučných sieťach stredného napätia 6kV-35kV. Sú prefabrikované v továrni a inštalované na mieste prostredníctvom zásuvnej montáže vysokonapäťových káblových spojov, výmeny káblových šácht a výroby koncových hláv na mieste. Shangming ako výrobca tohto produktu ho vie prispôsobiť podľa skutočných potrieb projektu. Kontaktujte nás.

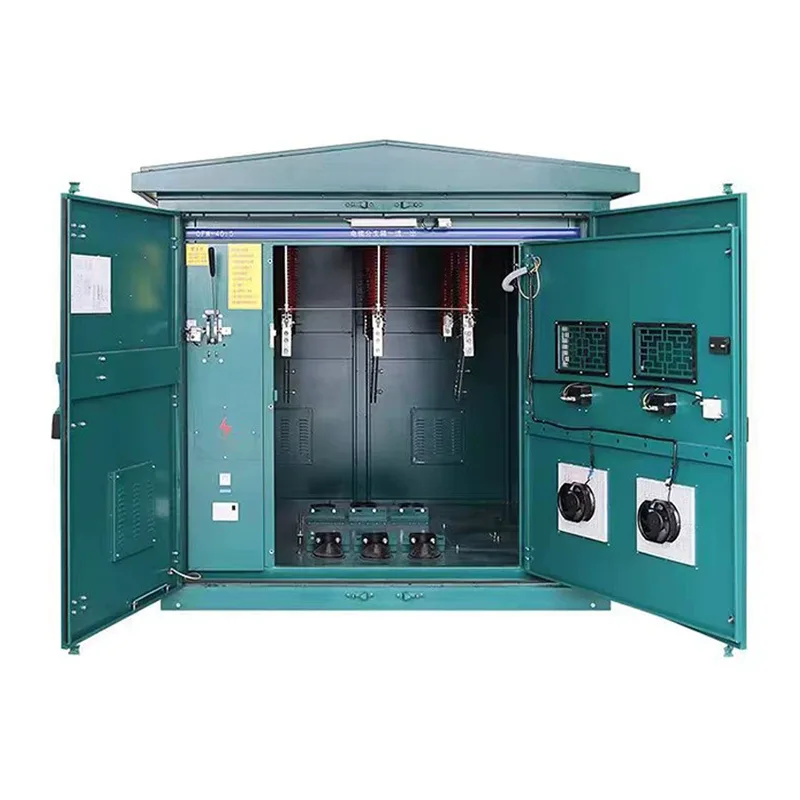

Štrukturálne zloženie

Vysokonapäťové káblové odbočovacie skrine slúžia ako káblové odbočky, spojky a ochranné komponenty vo vysokonapäťových rozvodných systémoch. Zatiaľ čo ide predovšetkým o spojovací prvok, v prípade potreby možno ku konštrukčným prvkom pridať ochranné zariadenia.

1. Kryt: Kryt je základným komponentom. Používame vysokopevnostné kovy, ako je oceľ valcovaná za studena alebo nehrdzavejúca oceľ, poskytujúce vodotesné, prachotesné, korózne a poveternostné vlastnosti, vhodné pre vnútorné alebo vonkajšie prostredie s vysokým napätím.

2. Svorka na pripojenie hlavného kábla: Táto časť sa používa pre vysokonapäťové káble veľkého prierezu, podporujúce hliníkové alebo medené vodiče, zaisťujúce spoľahlivý kontakt a nízku impedanciu.

3. Koncovky odbočiek: Konštrukcia typu jeden do viacerých, vnútorne izolovaná materiálmi s vysokou izoláciou, tepelne odolnými, aby sa zabezpečila elektrická izolácia a bezpečné vzdialenosti medzi vetvami.

4. Izolačný a ochranný systém: Vybavený vysokonapäťovými priechodkami a izolačnými krytmi na zabránenie skratu, preskoku alebo úrazu elektrickým prúdom.

5. Ochranné zariadenia: Voliteľné na základe požiadaviek projektu, vrátane vysokonapäťových poistiek, záťažových spínačov, ochrany pred bleskom a nadprúdovej ochrany. Je možná nezávislá ochrana pre odbočovacie obvody, zatiaľ čo hlavné vedenie udržiava nepretržité napájanie.

Vlastnosti produktu

1. Bezpečnosť a izolácia vysokého napätia

Vysokonapäťová káblová odbočovacia skrinka využíva vysokopevnostný kovový kryt s izolačným krytom, ktorý podporuje 1 kV ~ 35 kV a nad rozvetvením vysokonapäťových káblov. Vysokonapäťové vetvy sú plne izolované od hlavného kmeňa, čím zabraňujú preskoku, skratu alebo úrazu elektrickým prúdom a spĺňajú bezpečnostné normy IEC/GB pre vysokonapäťovú distribúciu energie.

2. Funkcia rozvetvenia viacerých okruhov

Tento produkt podporuje rozvetvenie káblov jeden v niekoľkých, čo umožňuje flexibilnú konfiguráciu počtu okruhov podľa potreby. Vnútorná štruktúra prípojnice alebo vodiča rovnomerne rozdeľuje prúd a rôzne prúdové kapacity odbočiek je možné prispôsobiť podľa požiadaviek na zaťaženie, čím sa zjednodušuje vedenie vysokonapäťových káblov a znižuje sa zložitosť konštrukcie.

3. Vysoká úroveň ochrany

Shangming dokáže prispôsobiť vonkajšie odbočkové boxy s krytím IP54/IP65 na základe skutočných podmienok prostredia, odolávajú dažďu, prachu, ultrafialovému žiareniu a korozívnemu prostrediu a sú prispôsobiteľné na dlhodobú prevádzku vo vysokoteplotnom, nízkoteplotnom a vlhkom prostredí.

4. Modulárna štruktúra

Naše odbočovacie boxy majú kompaktnú štruktúru, prehľadnú kabeláž a krátky čas inštalácie na mieste, čím šetria čas v porovnaní s tradičnými káblovými šachtami. Možnosti inštalácie zahŕňajú montáž na stenu, montáž na podlahu alebo upevnenie na konzolu. Údržba a rozširovanie sú jednoduché a zlepšujú prevádzkovú efektivitu.

5. Dlhá životnosť a nízke náklady na údržbu

Pretože sme vybrali materiály vysoko odolné voči poveternostným vplyvom a korózii, životnosť produktu sa efektívne predlžuje. Utesnená konštrukcia zabraňuje vniknutiu prachu, vlhkosti a škodcov, čo má za následok minimálnu dennú údržbu a nízke prevádzkové náklady.

Porovnanie vysokonapäťových a nízkonapäťových káblových rozvodných skríň

FAQ

Otázka: Ak je indikátor napätia na povrchu krytu vypnutý, môžem zistiť, či je obvod vybitý?

A: Rozhodne nie. Indikátor napätia slúži len ako doplnková referencia. Nesvietiaci indikátor môže byť spôsobený poškodeným indikátorom, chybným snímačom alebo vypálenou poistkou. Pred akoukoľvek operáciou sa musí na testovanie na mieste použiť vysokonapäťový tester s príslušným menovitým napätím.

Otázka: Čo mám robiť, ak počas kontroly počujem z krytu slabé syčanie?

Odpoveď: Okamžite požiadajte o prerušenie napájania kvôli kontrole. Syčanie je zvyčajne znakom čiastočného výboja, čo naznačuje, že vnútorná izolácia mohla prasknúť alebo sa mohla vytvoriť cesta výboja v dôsledku nesprávnej inštalácie. Ak sa to okamžite nerieši, môže to rýchlo prerásť do medzifázového skratu alebo dokonca spôsobiť výbuch krytu.

Otázka: Ako si môžem vybrať medzi izoláciou SF6 a pevnou izoláciou?

Odpoveď: Izolácia SF6: Extrémne vyspelá technológia so silnými schopnosťami zhášať oblúk, ale zahŕňa emisie skleníkových plynov a vyžaduje pravidelné monitorovanie tlakomeru.

Pevná izolácia: Bezplynová ochrana, šetrnejšia k životnému prostrediu, vhodná do oblastí s extrémne vysokými požiadavkami na životné prostredie alebo do vysokohorských oblastí, zabraňuje tvorbe vnútorných vzduchových bublín.
