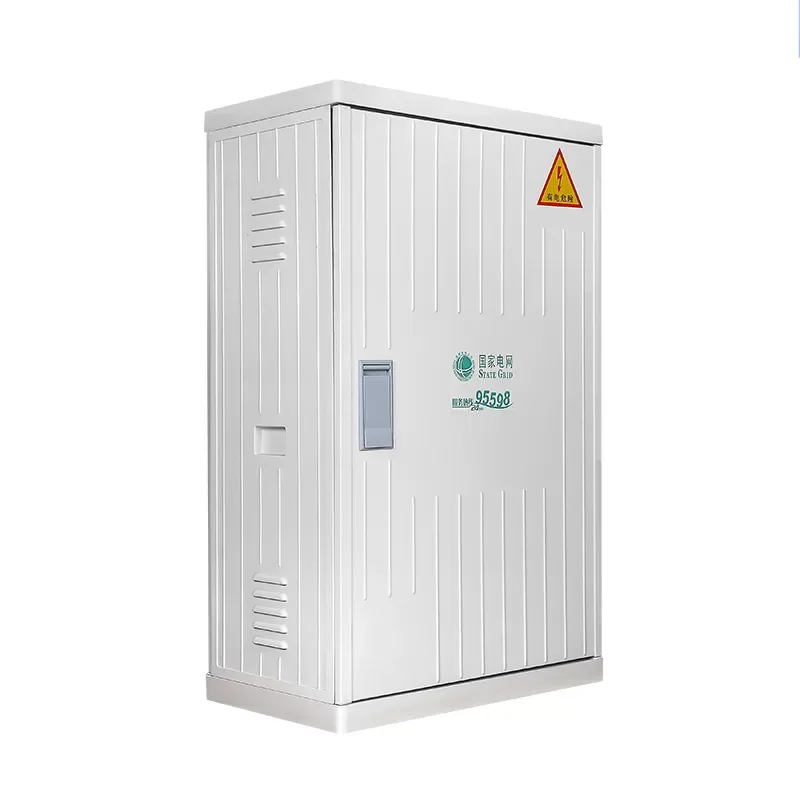

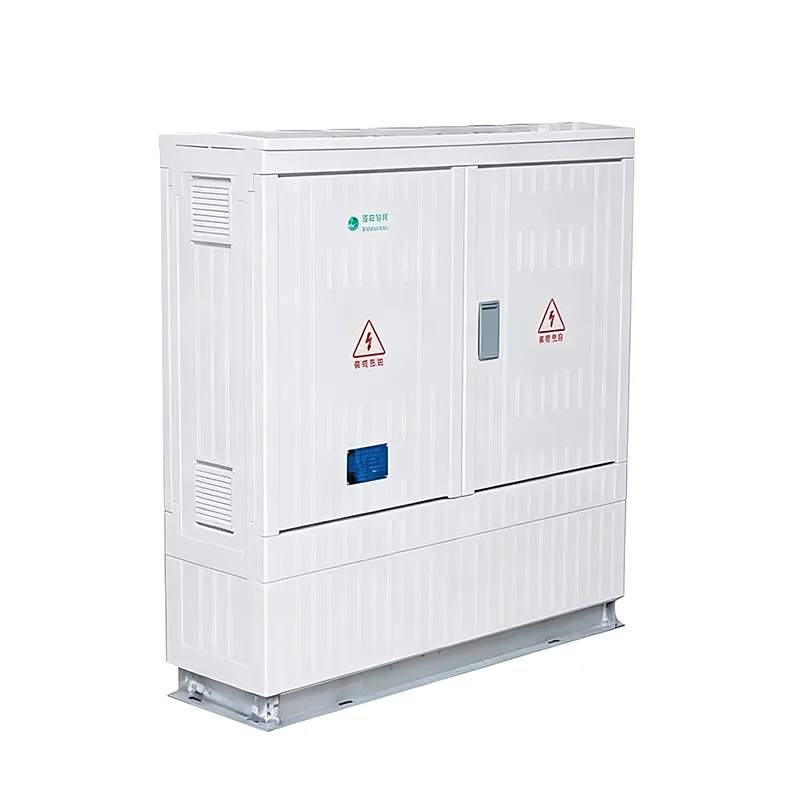

Nízkonapäťová káblová odbočná skrinka

Hľadáte kúpu vysokokvalitných a stabilných nízkonapäťových káblových odbočovacích boxov? Okamžite kontaktujte Shangminga! Sme dodávateľ z Číny, ktorý ponúka priame továrenské dodávky, technické konzultačné služby a zabezpečenie kvality.

Čo je to nízkonapäťová káblová rozvodná skriňa?

Nízkonapäťový káblový rozvod je elektrické zariadenie používané v nízkonapäťových energetických rozvodoch na rozvetvenie, spájanie a rozvod káblov. Nekontroluje, neobmedzuje ani nesleduje prúd.

Bez prerušenia hlavného napájania bezpečne a systematicky rozvetvuje jeden nízkonapäťový zdroj energie do viacerých výstupov pre následné záťaže. Môže nahradiť tradičné káblové šachty alebo náhodné káblové rozvody, čím sa zlepší bezpečnosť, štandardizácia a udržiavateľnosť nízkonapäťového energetického distribučného systému.

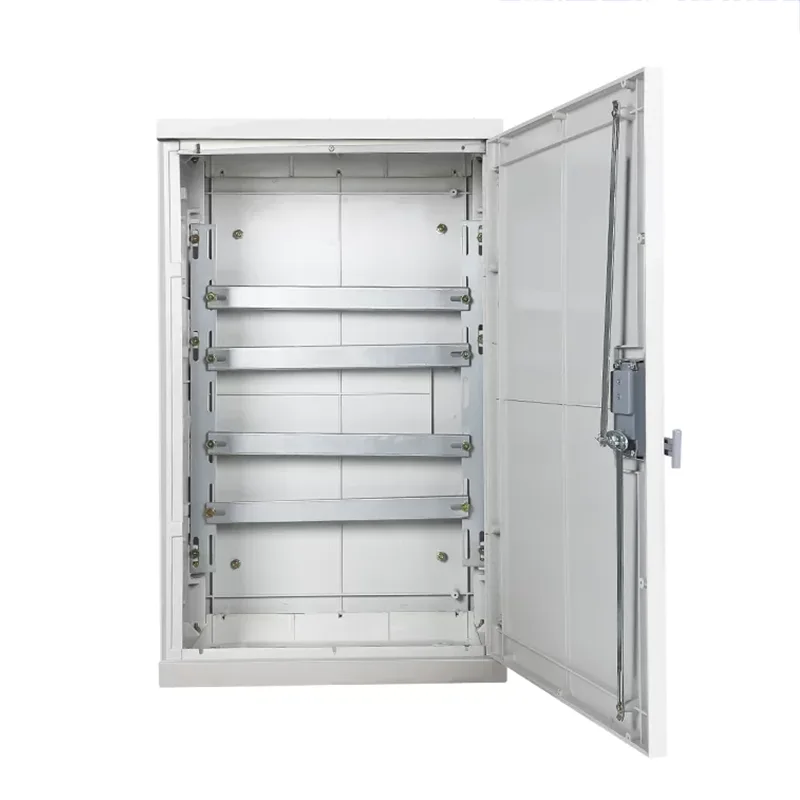

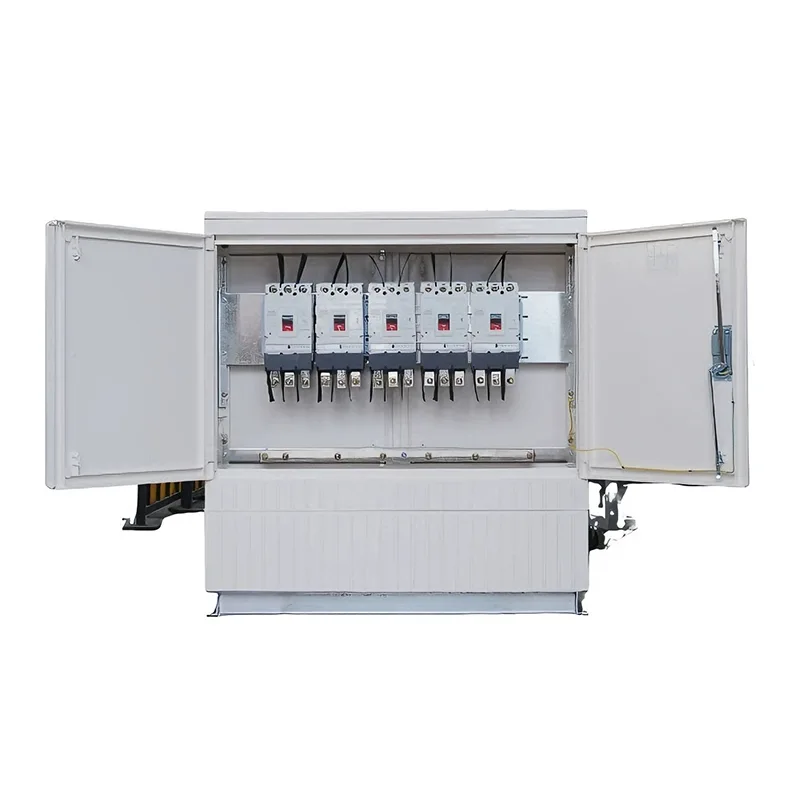

Pracovný proces: Hlavné napájanie vstupuje do rozvodnej skrine → Prúd je rovnomerne distribuovaný cez interné prípojnice → Každá vetva odoberá energiu podľa potreby záťaže.

Prečo nízkonapäťové káblové odbočovacie boxy nepotrebujú ochranné komponenty?

S tým úzko súvisí aj funkcia samotnej nízkonapäťovej káblovej odbočnej skrinky. V celom systéme je ochrana proti prúdu a pripojenie je po prúde; všetky ochranné funkcie vykonáva predradený istič.

Čo sa stane so skratom? → Skratový prúd je prerušený predradeným ističom do 0,1 sekundy. Odbočovacia skrinka odolá iba okamžitému prúdu tepelnej stability (napr. 15kA/1s).

Čo sa stane s preťažením? → Preťaženie je detekované a spustené predradeným ochranným zariadením. Pobočka je zodpovedná len za vedenie a nezúčastňuje sa rozhodovania.

Čo sa stane so zvodovým prúdom? → Ochrana proti úniku je implementovaná v svorkovnicovej rozvodnej skrini; pobočkový box túto funkciu nemá.

Technické výhody

Káblové odbočovacie boxy majú významné technické výhody oproti tradičným káblovým studniam a môžu byť použité ako náhrada.

Hlavné aplikačné scenáre

Mestské obytné komunity: Hlavný kábel z hlavného transformátora vstupuje do nízkonapäťovej káblovej rozvodnej skrine a potom rozvádza energiu do každej budovy jednotky.

Mestské pouličné osvetľovacie systémy: V systémoch pouličného osvetlenia je odbočná skrinka zvyčajne umiestnená v intervaloch pozdĺž cesty, aby napájala pouličné osvetlenie.

Priemyselné a ťažobné podniky: Káblové odbočky môžu slúžiť ako sekundárne distribučné body mimo továrenských budov, ktoré rozvádzajú energiu do rôznych dielní.

Modernizácia elektrickej siete v starej mestskej oblasti: Rozbočovacie skrine riešia problém obmedzeného priestoru, ktorý bráni inštalácii veľkých rozvodných skríň.

Bezpečnostné opatrenia pri inštalácii a údržbe

1. Hydroizolácia a izolácia proti vlhkosti: Spodná časť skrinky nízkonapäťovej káblovej odbočky musí byť utesnená materiálom na upchávanie kábla, aby sa zabránilo vzlínaniu a kondenzácii vlhkosti z podzemnej káblovej žľaby, čo by mohlo spôsobiť skrat.

2. Spoľahlivé uzemnenie: Hoci je krabica izolovaná, kovová tieniaca vrstva káblov musí byť spoľahlivo spojená so zemou prostredníctvom vyhradenej uzemňovacej prípojnice.

3. Infračervená kontrola: Vzhľadom na husté uzly v rozvodnej skrini odporúčame pravidelne používať infračervený teplomer na kontrolu, či sa spoje neprehrievajú. To je kľúčové pre prevenciu požiarov a je to nevyhnutné.

Podrobné pokyny na inštaláciu budú poskytnuté s vašou objednávkou. Dokumentácia je kompletná vrátane inštalačného návodu, schémy zapojenia, zoznamu komponentov, príručky údržby a výkresov skrine (formát DWG/PDF). Ak máte nejaké otázky, ihneď nás kontaktujte.
