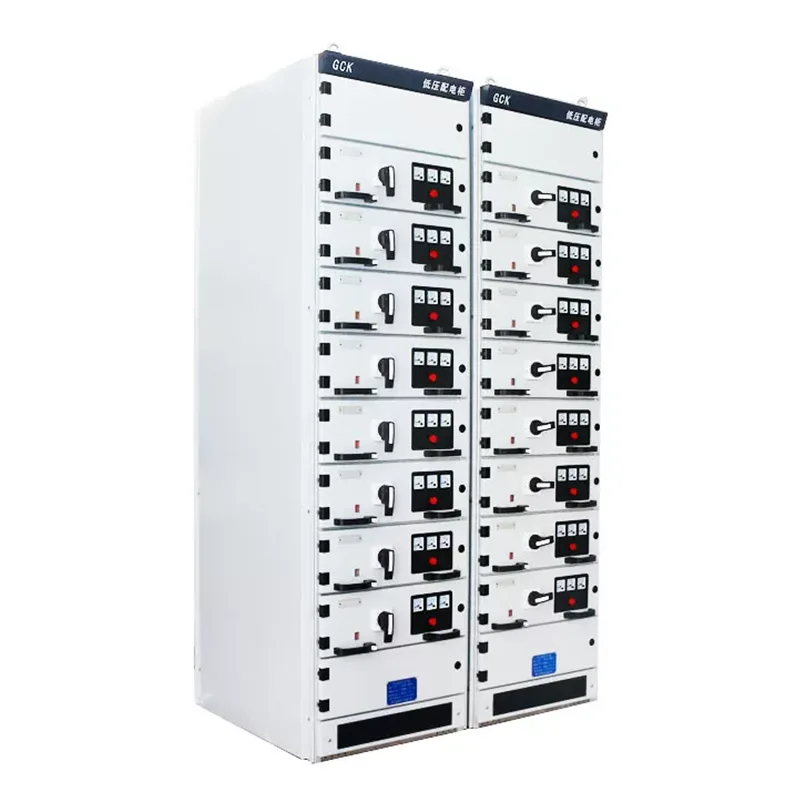

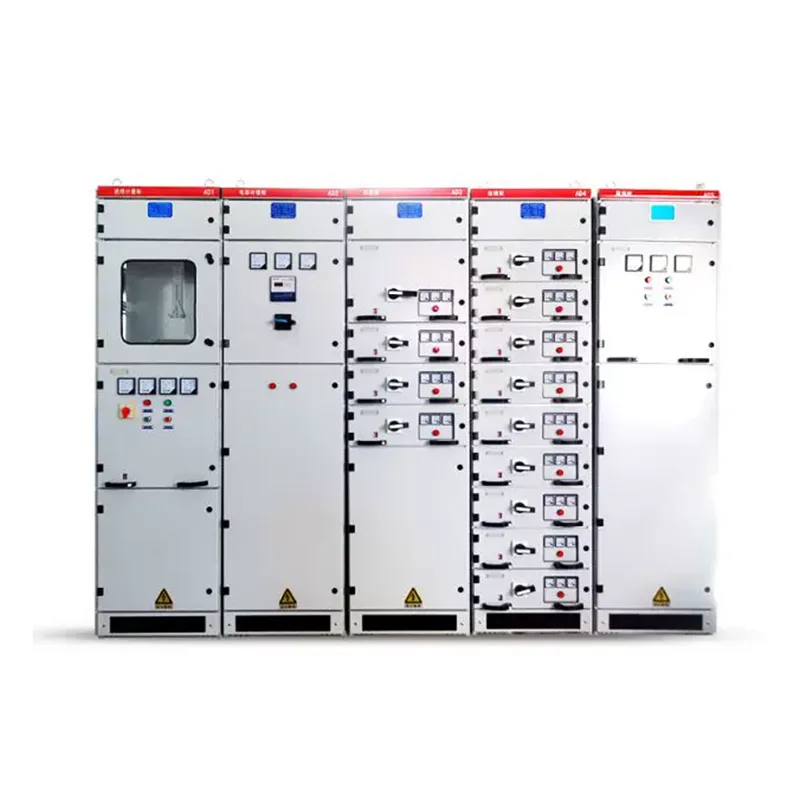

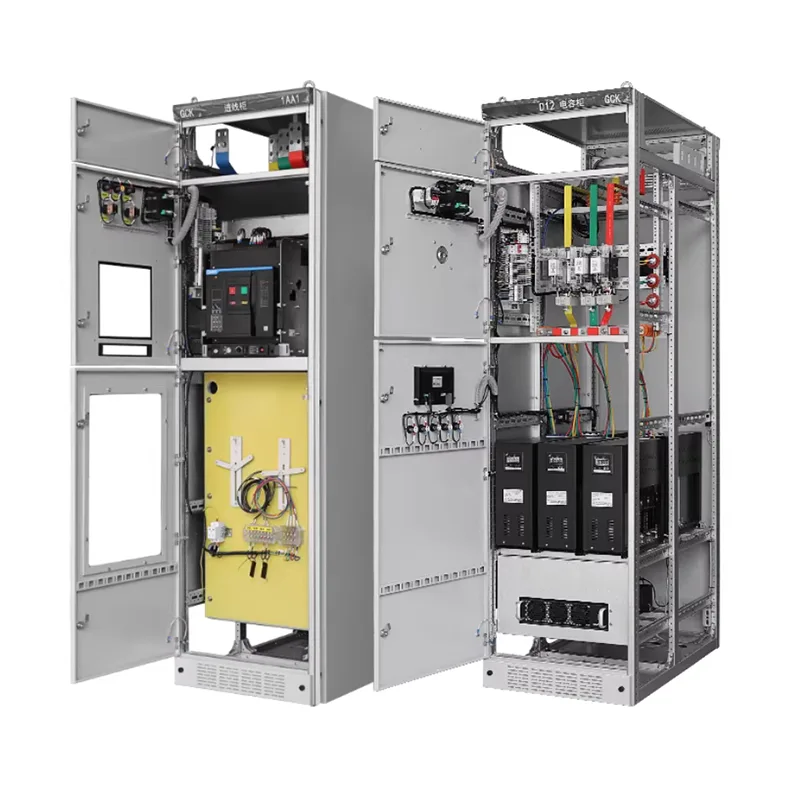

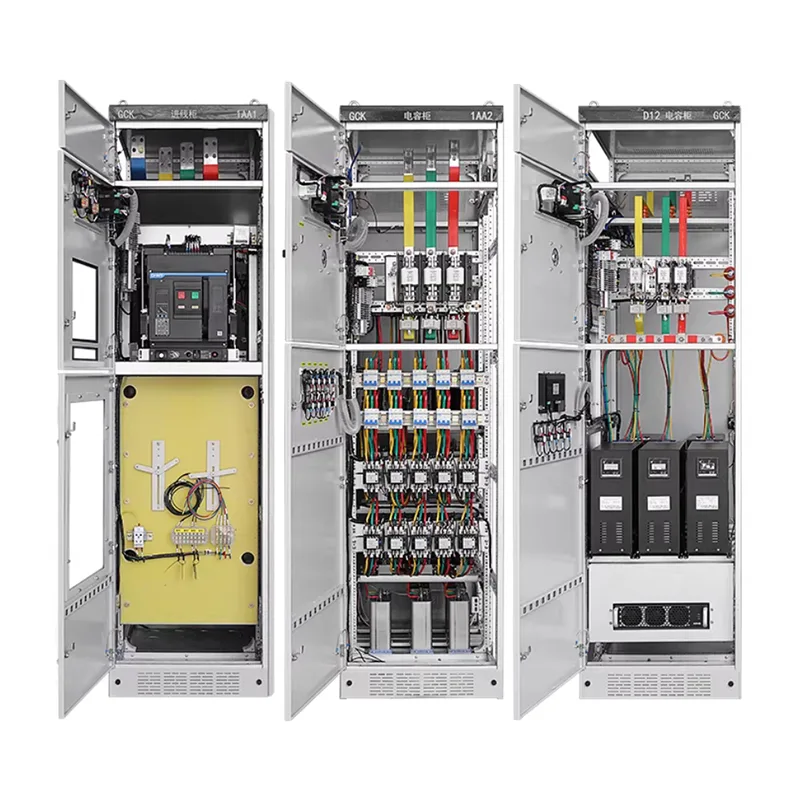

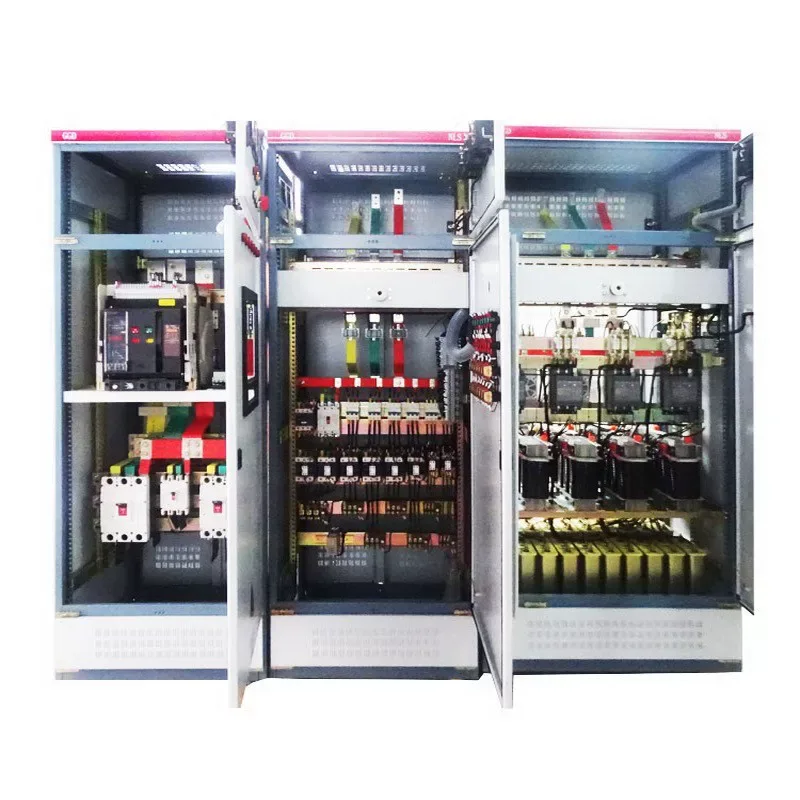

Nízkonapäťový výsuvný spínací prístroj MNS

Hľadáte spoľahlivého dodávateľa nízkonapäťových výsuvných rozvádzačov MNS? Shangming z Číny je dôveryhodná voľba. Tento rozvádzač obsahuje izolované zóny, čím sa zlepšuje efektívnosť údržby systému a prevádzková kontinuita. Bol vyvezený do viac ako 50 krajín a regiónov sveta.

Čo je to nízkonapäťový výsuvný spínací prístroj MNS?

Nízkonapäťový výsuvný rozvádzač MNS, pôvodne vyvinutý spoločnosťou ABB zo Švajčiarska a licencovaný na globálnu výrobu, predstavuje pokročilý systém distribúcie energie. Továreň Shangming má vyspelú technológiu spracovania tohto produktu a podporuje prispôsobenie.

Na rozdiel od pevných rozvádzačov GGD je každý okruh MNS inštalovaný v samostatne výsuvnom zásuvkovom module. Ak niektorý okruh zlyhá, operátor môže priamo vytiahnuť zásuvku na opravu alebo výmenu, zatiaľ čo ostatné okruhy v skrini pokračujú v normálnej činnosti, čím sa dosiahne neprerušené napájanie počas údržby. Zásuvky s rovnakými špecifikáciami sú vzájomne zameniteľné, čím sa skracuje čas obnovy poruchy.

Štrukturálne vlastnosti

Rám nízkonapäťového rozvádzača MNS je zostavený pomocou profilov v tvare C s 25 mm modulárnymi otvormi, výsledkom čoho je ľahká konštrukcia s vysokou mechanickou pevnosťou a odolnosťou proti nárazom.

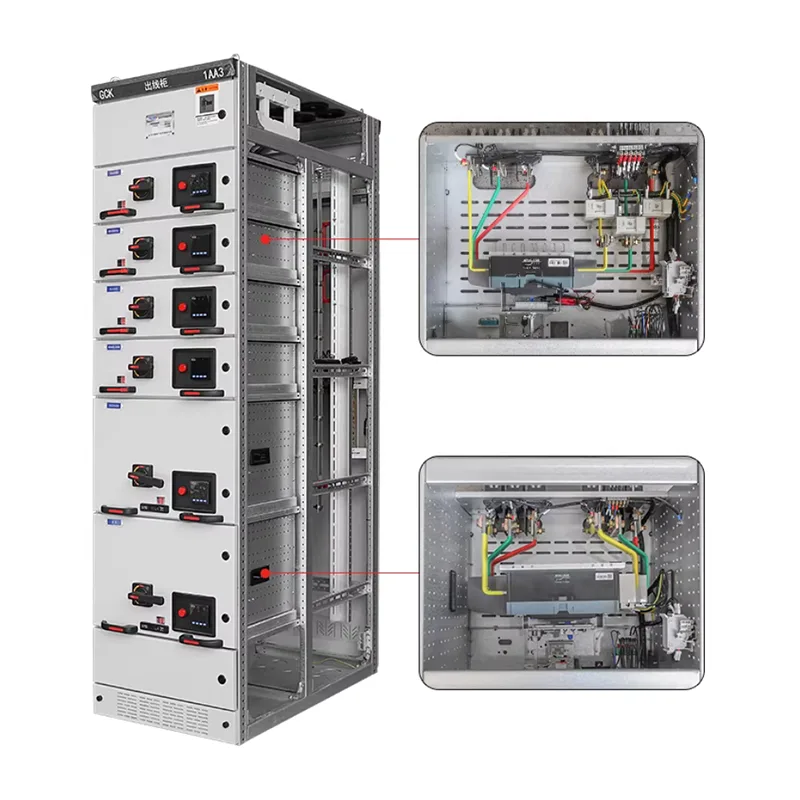

Vnútro skrine je dôsledne rozdelené do troch nezávislých zón, aby sa zabránilo šíreniu porúch:

Priehradka funkčnej jednotky: Obsahuje zásuvkové moduly.

Priehradka prípojníc: Nachádza sa v zadnej alebo hornej časti skrine, kde sú umiestnené hlavné a distribučné prípojnice.

Káblový priestor: Nachádza sa na boku skrinky, na pripojenie externých káblov.

MNS tiež využíva multifunkčné panely vyrobené z vysoko pevného plastu spomaľujúceho horenie, ktoré účinne izolujú horizontálne a vertikálne prípojnice a zabraňujú vzniku oblúkov medzi oddeleniami.

Technické parametre

Bezpečnostný dizajn

Počas používania si rozvádzač vyžaduje komplexné zváženie osobnej bezpečnosti a ochrany zariadenia. Výrobky spoločnosti Shangming prechádzajú pred opustením továrne siedmimi procesmi kontroly kvality, aby sa zabezpečilo, že všetky hlavné bezpečnostné návrhy sú na mieste, spĺňajú medzinárodné a domáce normy, ako je IEC 61439-1 / GB 7251.1, a poskytujú kompletné certifikačné dokumenty a správy o skúškach.

Úplná izolácia: Nízkonapäťový výsuvný rozvádzač MNS používa kovové platne na úplnú izoláciu priestoru funkčnej jednotky, oddielu prípojníc a káblového priestoru. Energia poruchy je obmedzená v tomto oddelení, neovplyvňuje priľahlé obvody a zabraňuje šíreniu poruchových oblúkov.

Päťnásobné blokovanie: Zabraňuje úrazu elektrickým prúdom alebo poškodeniu zariadenia spôsobeného ľudskou chybou.

Zásuvku je možné vytiahnuť z pripojenej polohy len pri vypnutom ističi; mechanická blokovacia tyč zablokuje tlačný mechanizmus. → Zabraňuje otváraniu a zatváraniu hlavného okruhu pri zaťažení.

Dvere funkčnej jednotky a poloha zásuvky sú vzájomne zablokované; dvierka nemožno otvoriť, ak zásuvka nie je úplne vytiahnutá; na otvorenie zbernicového/káblového priestoru sú potrebné špeciálne nástroje. →Zabraňuje náhodnému vstupu do oddelení pod napätím

Uzemňovač a hlavný vypínač sú mechanicky blokované; uzemňovací spínač nemožno zatvoriť, keď je hlavný obvod pod napätím. →Zabraňuje pripojeniu uzemňovacích vodičov pod napätím

Keď je uzemňovací spínač zatvorený, hlavný spínač sa nedá posunúť do polohy pripojenia. →Zabraňuje napájaniu s pripojeným uzemňovacím vodičom.

Voliteľné blokovanie kľúčom alebo elektronické logické blokovanie zaisťuje správnu postupnosť činnosti. →Zabraňuje náhodnému vypnutiu a vypnutiu ističov.

Odľahčenie tlaku pri poruche: Skriňa MNS je navrhnutá s vyhradeným kanálom na uvoľnenie tlaku. V prípade náhodného vnútorného skratu sa vysokoteplotný a vysokotlakový plyn vypúšťa smerom nahor, čím chráni obsluhu vpredu a spĺňa požiadavky IEC 61641 na test poruchy oblúka.

Pre ktoré odvetvia odporúčame nízkonapäťové výsuvné rozvádzače MNS?

1. Petrochemický priemysel

Petrochemický priemysel vyžaduje nepretržitú výrobu a nemôže tolerovať dlhodobé výpadky elektriny. Prevádzkové podmienky zahŕňajú početné motorové obvody, veľkú zaťažiteľnosť a časté štarty. Pevné rozvádzače sú príliš riskantné a spôsobujú obrovské náklady na údržbu.

Jednotky zásuvkového typu rozvádzača MNS umožňujú údržbu pod napätím v bezpečnom prostredí, poskytujú jasnú izoláciu okruhu, znižujú vplyv nehôd a uľahčujú rozširovanie a upgrady.

2. Výroba vo veľkom meradle

Veľké výrobné odvetvia, ako sú oceliarske, cementárske a automobilové továrne, nepretržite pracujú s hustým zaťažením motorov a rozsiahlymi elektrickými systémami.

MNS podporuje schémy MCC, štandardizuje obvody a umožňuje rýchlu údržbu a výmenu. Funkčné jednotky je možné postupne pridávať s rozširovaním výrobných liniek. Ak plánujete v budúcnosti rozširovať výrobu a požadujete dlhodobé používanie, vhodnejšie sú rozvádzače MNS.

3. Dátové centrá a veľké obchodné komplexy

Tieto aplikácie majú extrémne vysoké požiadavky na kontinuitu napájania s hustou a komplexnou distribúciou záťaže, čo si vyžaduje inteligentné monitorovanie a zónovú správu. Výpadky elektriny môžu spôsobiť značné ekonomické straty.

MNS ponúka jasné zónovanie, bezpečnejšiu štruktúru napájania a schopnosť integrovať inteligentné monitorovacie moduly, čím sa zabezpečí, že údržba neovplyvní celkový systém.

4. Mestská infraštruktúra

Vrátane metra, letísk, nemocníc, čističiek odpadových vôd atď.

Stabilita napájania je životne dôležité pre infraštruktúru, ktorá si vyžaduje zónovú kontrolu a rýchlu obnovu po údržbe. MNS umožňuje výmenu funkčnej jednotky aj pri menších výpadkoch prúdu.

5. Energetika a energetika

Pomocné systémy elektrární, rozvodné systémy veternej a solárnej energie a nízkonapäťové strany rozvodní. Tieto scenáre majú vysoké požiadavky na úroveň bezpečnosti a spoľahlivosť systému. Delená štruktúra a zásuvkové jednotky MNS lepšie spĺňajú dizajnové štandardy.
