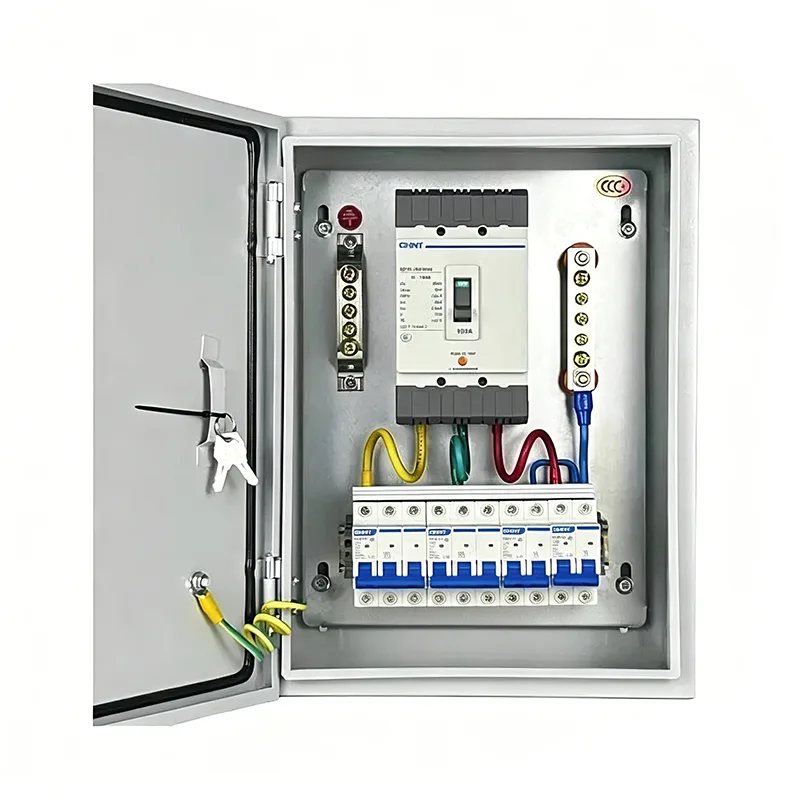

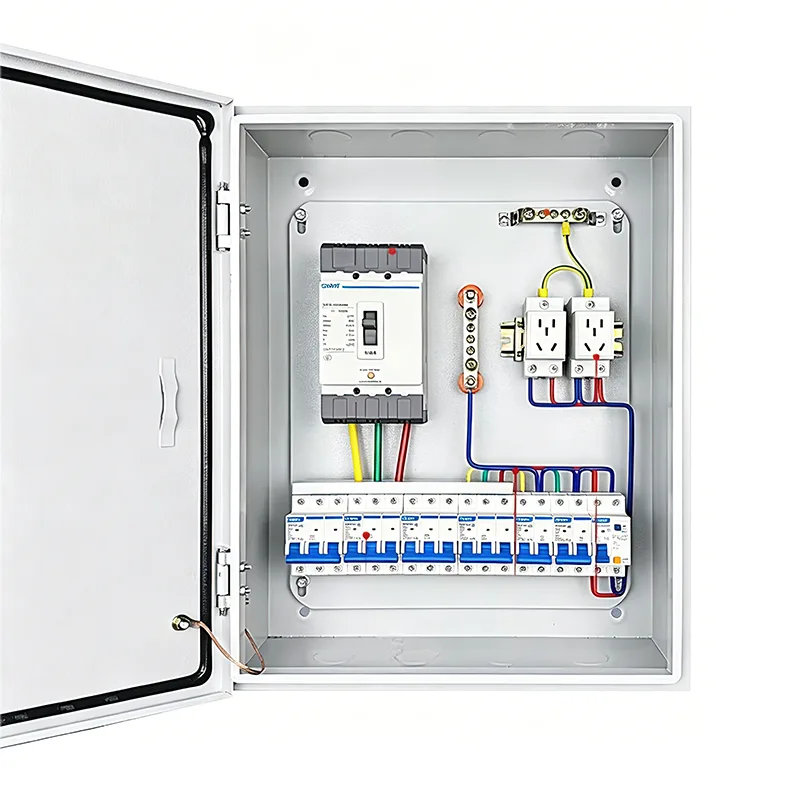

Malá kompletná sada rozvodných skríň

Malá kompletná sada rozvodných skríň integruje rôzne elektrické komponenty podľa špecifickej schémy obvodu, inštalované v malej kovovej skrini. Hoci je malý, ide o kompletnú jednotku energetického systému. Dodávateľom tohto produktu je spoločnosť Shangming a poskytujeme aj rôzne iné typy rozvodných skríň a boxov.

Zloženie produktu

Malá kompletná sada rozvodných skríň od spoločnosti Shangming sa vyznačuje pokročilým dizajnom a spoľahlivou kvalitou. Pokiaľ ide o komponenty, táto séria nie je jednoducho kolekciou viacerých rozvodných boxov, ale skôr kolekciou modulárnych jednotiek vedecky nakonfigurovaných na základe logiky elektrického systému, funkčného rozdelenia a koordinácie inštalácie.

1. Systém podpory boxov

Táto časť je zodpovedná za fyzickú ochranu krabice.

Plášť: Zvyčajne vyrobený z oceľového plechu valcovaného za studena alebo nehrdzavejúcej ocele.

Montážne lišty: Štandardné kovové lišty usporiadané vodorovne vo vnútri krabice pre rýchlu montáž ističov a iných komponentov.

Panel: Vybavený dverami; k dispozícii sú prispôsobiteľné dvierka s okienkom, ktoré odhaľujú iba ovládaciu rukoväť ističa, aby sa zabránilo náhodnému kontaktu so živými časťami.

2. Primárny distribučný systém

Primárny rozvodný systém zabezpečuje distribúciu energie, zabezpečuje kontrolu a ochranu.

Hlavný istič: Hlavný ovládací spínač pre celú skrinku, ktorý sa používa pri núdzových výpadkoch napájania alebo údržbe.

Miniatúrny istič: Poskytuje ochranu proti preťaženiu a skratu pre každý okruh vetvy.

Zariadenie na zvyškový prúd (RCD): Monitoruje únik prúdu a v prípade rizika úrazu elektrickým prúdom okamžite preruší napájanie.

Prepäťová ochrana: Absorbuje okamžité vysoké napätie generované údermi blesku alebo kolísaním elektrickej siete, čím chráni následné presné elektrické spotrebiče.

3. Pomocný a monitorovací systém

Kontrolky: červená pre prevádzku, zelená pre zastavenie, žltá pre poruchu, zobrazujúci aktuálny stav napájania.

Merací prístroj: Malý elektromer na DIN lištu na monitorovanie napätia, prúdu alebo spotreby energie.

Svorkovnica: Pre úhľadné pripojenie externých zaťažovacích káblov, čo uľahčuje budúcu údržbu.

4. Elektrické pripojenia a príslušenstvo

Prípojnica: Medené prípojnice v tvare hrebeňa alebo vidlice, ktoré nahrádzajú chaotické prepojky, čím sú spojenia medzi ističmi kompaktnejšie a znižujú tvorbu tepla.

Uzemnenie a neutrálna prípojnica: Používa špeciálne medené pásiky na centrálne pripojenie neutrálnych a uzemňovacích vodičov všetkých obvodov.

Vnútorný káblový zväzok: Nehorľavé vodiče spĺňajúce požiadavky na menovitý prúd, vedené cez káblové žľaby s jasným označením čísel vodičov.

Ako si vybrať správnu kompletnú distribučnú krabicu?

Pred začatím projektu je dôležité správne identifikovať kompletnú konfiguráciu rozvodnej skrine. Nevhodný výber môže viesť k funkčnej redundancii, zbytočným nákladom, problémom s inštaláciou alebo obmedzenému budúcemu rozširovaniu.

Krok 1: Definujte aplikačné scenáre a charakteristiky zaťaženia

Potvrďte prosím nasledujúce otázky:

1. Kde sa bude používať?

Vnútorná sušiareň → IP40 je postačujúce

Vonkajšie prostredie / čerpacia stanica / prímorská strana → Vyžaduje IP54/IP65, materiál z nehrdzavejúcej ocele

2. Aké zariadenie bude napájať?

Osvetlenie/zásuvky: Jednofázový, nízky prúd (≤32A)

Motory/zváracie stroje: Trojfázové, vysokoprúdové (≥32A), vyžadujú tepelné relé/kontaminátory

Inteligentné zariadenia: Vyžaduje 24V DC, komunikačné rozhranie

3. Vyžaduje sa automatizované riadenie?

Manuálne spustenie/zastavenie → Základná napájacia skrinka

Automatické logické/diaľkové monitorovanie → Vyžaduje PLC/HMI box

Krok 2: Vypočítajte elektrické parametre a určite kapacitu

1. Odhad celkového zaťaženia

Uveďte výkon (kW) a prevádzkové napätie všetkých elektrických zariadení. Ak máte problémy, technický tím Shangming vám môže pomôcť potvrdiť.

Vypočítajte celkový prúd, berúc do úvahy faktor simultánnosti Kx = 0,7–0,9;

Príklad:

3 x 5,5kW motory (380V) → Jednomotorový prúd ≈ 11A, celkový prúd ≈ 3 × 11 × 0,8 = 26,4A;

Osvetlenie 5kW (220V) → Prúd ≈ 23A;

Odporúčaná hlavná vstupná linka ≥63A.

2. Plánovanie pobočkových okruhov

Každý typ záťaže by mal mať nezávislý obvod, aby sa zabránilo rušeniu. Jednoobvodový prúd ≤ 80 % menovitej hodnoty ističa.

Dôležitým zariadeniam sa odporúča mať samostatný okruh + UPS.

Krok 3: Určite počet a kombináciu krytov

Jednoduchý scenár: 1 integrovaný kryt

Stredne zložitý scenár: 2–3 kryty

Vysoká zložitosť a vysoké bezpečnostné požiadavky: 3–6 krytov

Krok 4: Vyberte úroveň ochrany a materiál

Produkty Shangming ponúkajú úrovne ochrany od IP30 do IP66 a materiály zahŕňajú oceľ valcovanú za studena a nehrdzavejúcu oceľ.

Ak máte požiadavky na bezpečnosť a inteligenciu a potrebujete zlepšiť pohodlie budúcej údržby na základe konkrétneho miesta inštalácie, kontaktujte nás. Shangming posúdi realizovateľnosť a poskytne cenovú ponuku a vzorky do 1-2 pracovných dní na základe výkresov a technických požiadaviek.

FAQ

Otázka: Prečo zvoliť malú kompletnú sadu rozvodných skríň namiesto jednej veľkej skrine?

Odpoveď: Malé, kompletné rozvodné skrine je možné flexibilne kombinovať s rôznymi funkčnými skriňami podľa aktuálnych potrieb. Niektoré káble a komponenty sú predintegrované vo výrobe, vďaka čomu je inštalácia na mieste jednoduchšia a rýchlejšia a vhodná do stiesnených alebo nepravidelných priestorov. Počas údržby je jasne definované funkčné zónovanie, ktoré uľahčuje riešenie problémov a opravy.

Otázka: Ako vykonávať každodennú údržbu a kontrolu?

Odpoveď: Štvrťročne skontrolujte prevádzkový stav všetkých ističov a stýkačov, aby ste sa uistili, že nedochádza k prehriatiu alebo uvoľneniu.

Pravidelne čistite prach nahromadený vo vnútri krytu, najmä chladiaci ventilátor a filtre. Skontrolujte, či tesnenia rámu dverí nie sú staré a prasknuté, a ak je to potrebné, vymeňte ich.

Zaznamenajte výsledky kontroly a nápravné opatrenia po každej údržbe, aby ste mohli sledovať.
