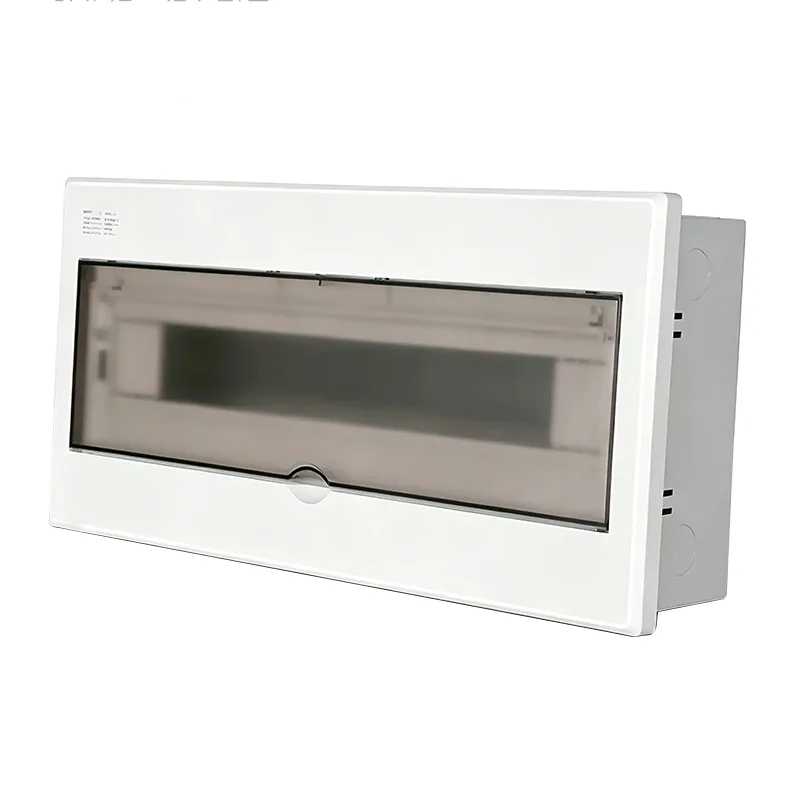

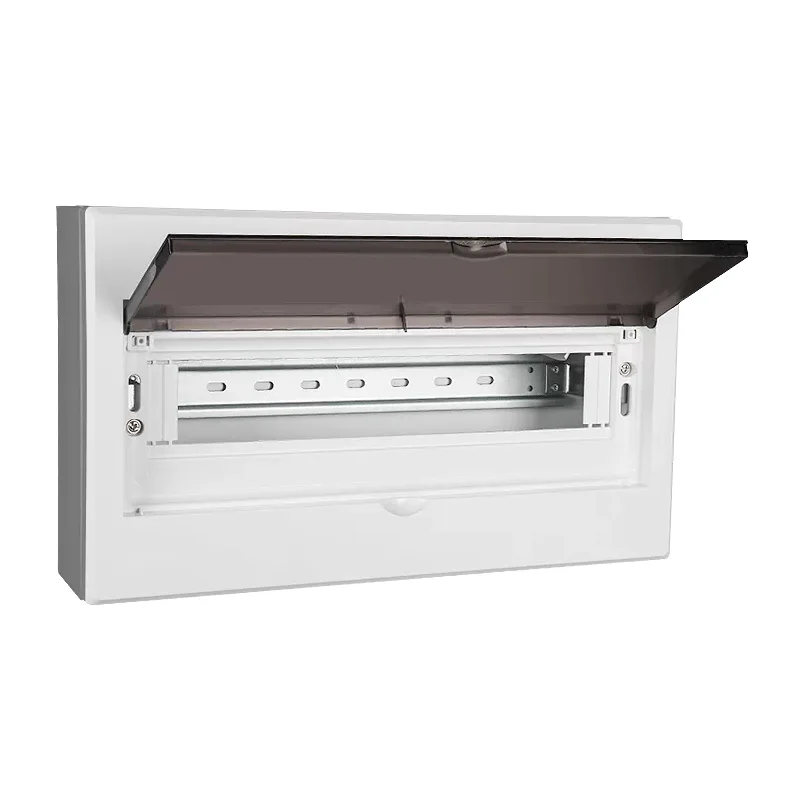

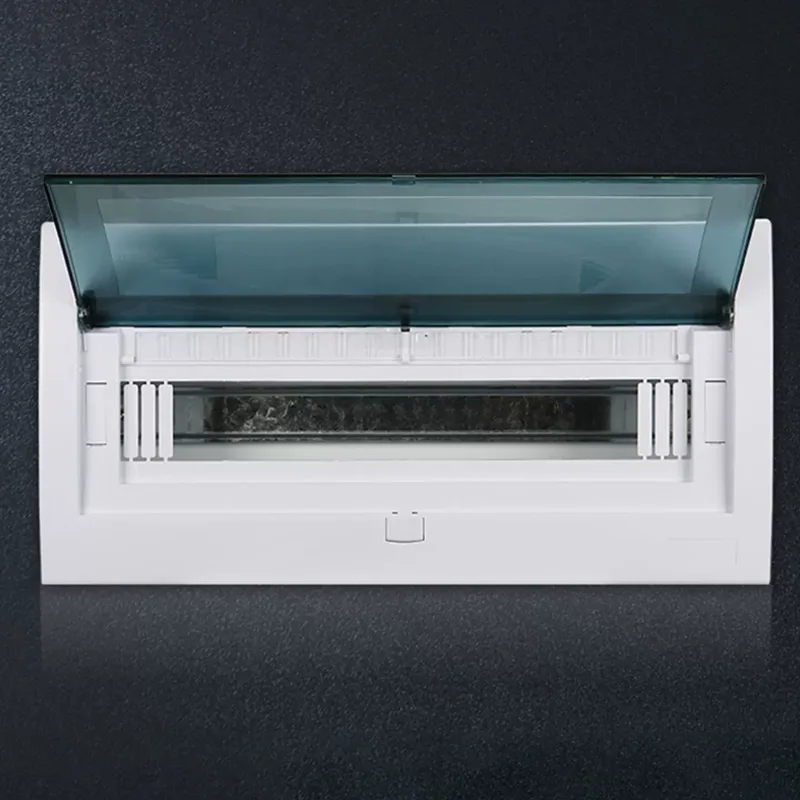

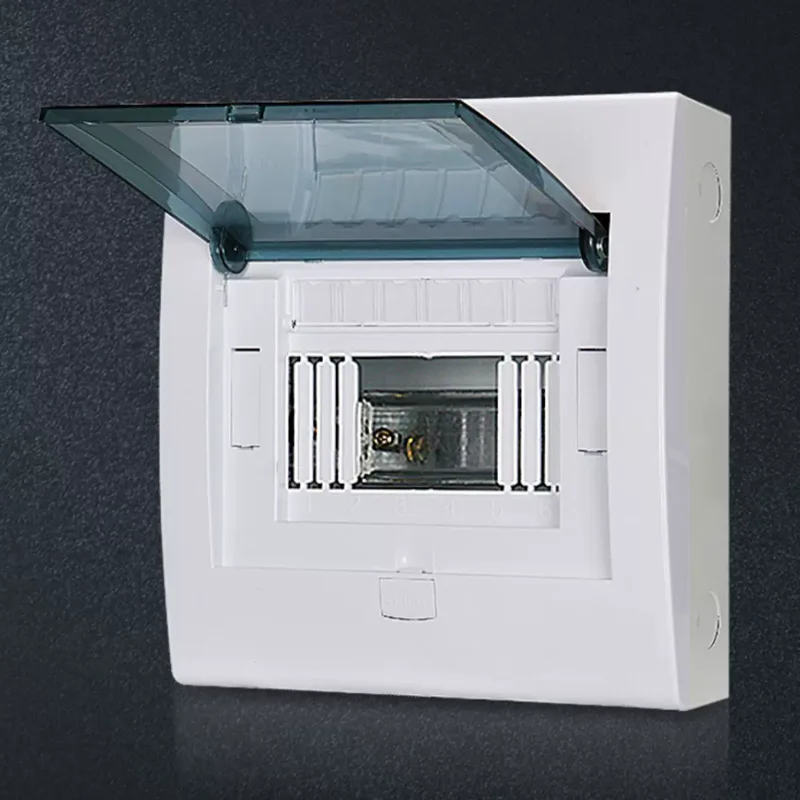

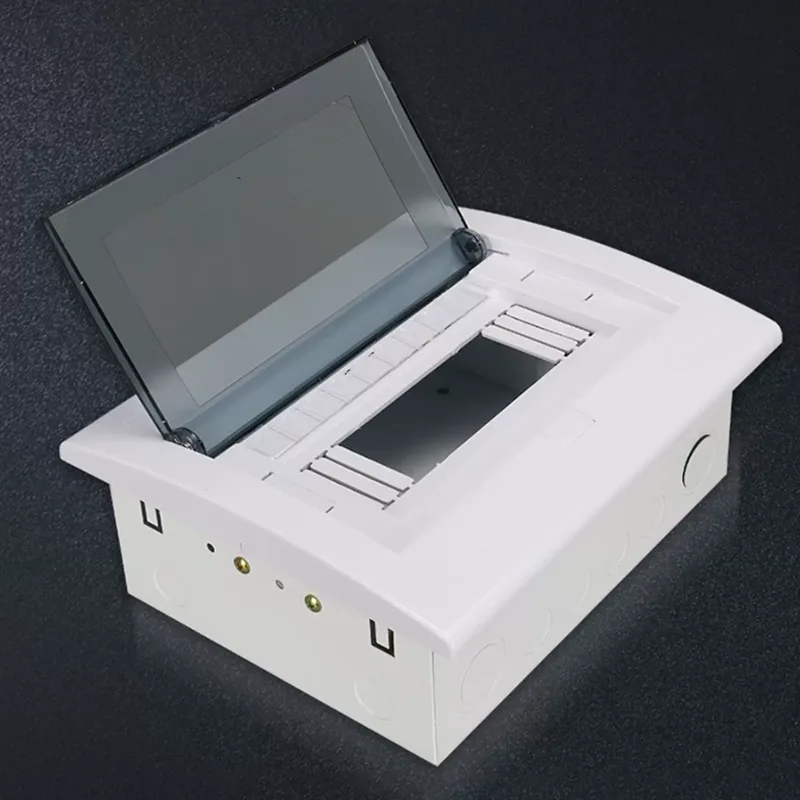

Nástenná rozvodná skriňa osvetlenia

Shangming je profesionálny výrobca nástenných rozvádzačov osvetlenia z Číny s vlastnou továrňou a kompletnými výrobnými postupmi a postupmi kontroly kvality. Táto rozvodná skriňa distribuuje elektrickú energiu z predradeného zdroja energie a poskytuje ochranné, riadiace a riadiace funkcie pre svetelné obvody.

Základné funkcie

Distribúcia energie: Nástenná rozvodná skriňa osvetlenia rozdeľuje hlavný prichádzajúci prúd do viacerých odbočných prúdov a dodáva energiu do rôznych oblastí.

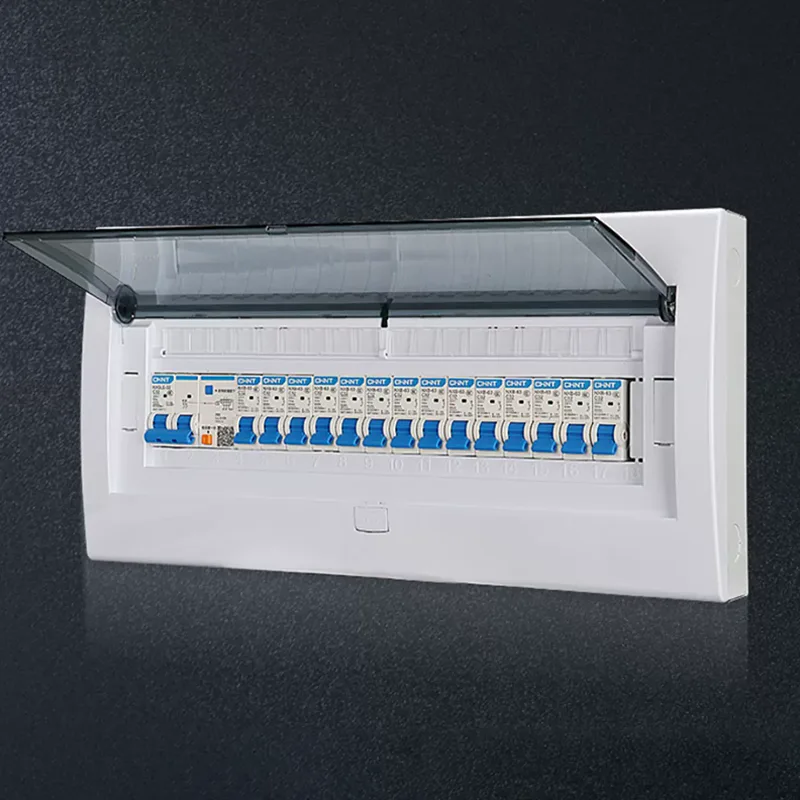

Ochrana obvodu: Rozvodná skriňa je vybavená miniatúrnymi ističmi. Automaticky sa vypne v prípade skratu alebo preťaženia, čím zabraňuje požiaru a poškodeniu zariadenia.

Ochrana proti úniku prúdu: Vybavený zariadením proti úniku prúdu (RCD), okamžite preruší napájanie pri zistení úrazu elektrickým prúdom alebo úniku, čím zaisťuje osobnú bezpečnosť.

Centralizované ovládanie: Umožňuje operátorom pohodlne ovládať osvetlenie celého poschodia alebo oblasti z jedného miesta.

Aplikačné scenáre a odporúčania pre konfiguráciu

Nástenné rozvádzače osvetlenia sú kompaktné, flexibilné pri inštalácii a ponúkajú komplexné ochranné funkcie. Poskytujeme profesionálne riešenia pre rôzne aplikačné scenáre a odporúčame vám konfigurácie.

1. Obytné a bytové domy

Základné požiadavky: Bezpečnosť, hospodárnosť a súlad s povinnými predpismi.

Miesto aplikácie: Vedľa vstupných dverí každej jednotky; balkón alebo kuchynská stena.

Vlastnosti konfigurácie: 6–12 okruhov, vrátane nezávislých okruhov osvetlenia pre obývačku, spálňu, kuchyňu a kúpeľňu;

Všetky obvody sú štandardne vybavené 30 mA prúdovými chráničmi, ktoré zodpovedajú "Residential Design Code"; Bežne sú súčasťou dodávky prepäťové ochrany, ktoré chránia LED svetlá pred údermi blesku.

Výber boxu:

Vnútorné suché priestory → Kovová krabica s práškovým nástrekom, IP30, biela/béžová;

Balkóny, pivnice → Kovová krabica s práškovým nástrekom, IP44, odolná voči vlhkosti.

2. Administratívne budovy a komerčné budovy

Základné požiadavky: Zónová kontrola, riadenie úspory energie a jednoduchosť budúcej renovácie.

Aplikačné miesta: rozvodne alebo nízkonapäťové šachty na každom poschodí; deliace steny a stĺpy v otvorených kancelárskych priestoroch.

Vlastnosti konfigurácie: 12–18 okruhov, rozdelených podľa oblasti; Osvetlenie verejných priestorov možno integrovať do inteligentných osvetľovacích systémov; Pre vlhké priestory, ako sú toalety a čajovne, sú k dispozícii samostatné obvody zvyškového prúdu.

Výber boxu:

Štandardná podlaha → Za studena valcovaný oceľový plech s práškovým nástrekom (RAL7035, IP40);

Podzemné parkovisko → Nerezová skriňa IP54 s časovým ovládačom.

3. Nákupné centrá, supermarkety a obchodné komplexy

Základné požiadavky: Vysoká spoľahlivosť, veľký počet okruhov, podpora flexibilného ovládania počas pracovnej doby.

Miesta použitia: Distribučné šachty na každom poschodí; Zadné steny obchodov; Vyhradené boxy pre akcentačné osvetlenie v átriách/výkladoch.

Vlastnosti konfigurácie: 18–24 okruhov, podporujúce nezávislé ovládanie dekoratívnych svetiel, reklamných svetelných boxov a núdzového osvetlenia; Dvojité spínacie moduly napájania pre dôležité oblasti; Môže integrovať časovače alebo spínače ovládané svetlom.

Výber krytu:

Vnútorný → Veľkorozmerný kovový kryt (500×600×150mm);

Vonkajšie fasádne/okenné krytie → IP65 vodotesné krytie, odolné proti korózii dažďom.

4. Školy, nemocnice a verejné budovy

Základné požiadavky: Osobná bezpečnosť na prvom mieste, spoľahlivá núdzová reakcia.

Aplikačné miesta: chodby tried, laboratóriá, knižnice; nemocničné oddelenia, ambulancie, chirurgické pomocné priestory; budovy vládnych úradov, knižnice, telocvične.

Vlastnosti konfigurácie: Všetky priestory prístupné personálu musia byť vybavené ochranou proti úniku 30 mA;

Núdzové osvetlenie a kontrolky evakuácie by mali mať nezávislé obvody + zálohovanie batérie;

Špeciálne oblasti, ako sú laboratóriá a lekárne, by mali mať ďalšie rozhrania s izolačným transformátorom.

Všeobecné osvetlenie a núdzové osvetlenie sa nesmie miešať v rovnakom okruhu.

Výber krytu:

Učebne, oddelenia → Biela plastová skriňa, tichá, bez kovového rinčania;

Podzemné garáže/čerpadlárne → kovové puzdro IP54.

5. Priemyselné závody a sklady

Základné požiadavky: Odolný, prachotesný, prispôsobivý drsnému prostrediu.

Miesta použitia: Dielenské stĺpy, v blízkosti plotov zariadení; pod skladové závesné regály; vonkajšie nakladacie a vykladacie plošiny.

Vlastnosti konfigurácie: Menej okruhov (4–8), ale vyšší prúd (16–32A/obvod); Používa MCB priemyselnej kvality; Voliteľné proti výbuchu pre chemické a lakovne.

Výber krytu:

Všeobecné dielne → 2,0 mm oceľový plech valcovaný za studena, IP54;

Vonkajšie priestory/priestor s vysokou vlhkosťou → Kryt z nehrdzavejúcej ocele 304, IP65.

6. Infraštruktúra

Základné požiadavky: Vodotesný, odolný voči korózii, podporuje automatické ovládanie.

Miesta použitia: Prístup k údržbe bočnej steny tunela; steny požiarneho úseku podzemnej garáže; v blízkosti ovládacích skríň pouličného osvetlenia.

Vlastnosti konfigurácie: Vybavený časovým regulátorom + fotosenzitívnym spínačom; obvod núdzového osvetlenia s monitorovaním batérie; Prepäťová ochrana 40 kA pridaná do privádzaných vedení pre indukovanú ochranu pred bleskom.

Výber krytu:

Kryt z nehrdzavejúcej ocele IP65 s drenážnymi otvormi;

Chladné oblasti → Pridajte vyhrievaciu fóliu, aby ste zabránili kondenzácii a námraze.

Naše služby

Ako profesionálny výrobca, akonáhle nás kontaktujete, spoločnosť Shangming poskytne individuálnu inžiniersku podporu, aby rýchlo odpovedala na vaše technické otázky. Na základe informácií o projekte a výkresov, ktoré poskytnete, a vzhľadom na charakteristiky zaťaženia, skratovú kapacitu a podmienky prostredia, presne odporučíme modely produktov, ako sú GCK/GCS/MNS/GGJ/osvetľovacie boxy. K dispozícii je aj prispôsobenie.

Poskytujeme potrebné certifikačné dokumenty a správy o skúškach, ako aj kompletnú technickú dokumentáciu vrátane inštalačných manuálov, schém zapojenia, zoznamov komponentov, príručiek údržby a výkresov skriniek (formát DWG/PDF).

Keď výrobky opúšťajú továreň, používame štandardné exportné balenie. Skriňa je najprv zabalená do EPE perleťovej bavlny, potom umiestnená do plastového vrecka odolného voči vlhkosti a nakoniec zabalená do fumigovanej drevenej prepravky (v súlade s normami ISPM 15). Vnútro drevenej prepravky je vyplnené penou na fixáciu a zvonka je vystužená oceľovými pásikmi. Komponenty jadra sú jednotlivo balené s antistatickými materiálmi, aby sa zaistilo, že počas prepravy nedochádza ku kolízii alebo poškodeniu vlhkosťou.
